在零部件装配体完成后，为了在制造、维修及销售中直观地分析各个零部件之间的相互关系，可将装配图按照零部件的配合条件产生爆炸视图。装配体爆炸后，用户不可以对装配体添加新的配合关系。

1.生成爆炸视图

爆炸视图可以很形象地查看装配体中各个零部件的配合关系，通常称为系统立体图。爆炸视图通常用于介绍零件的组装流程、仪器的操作手册及产品使用说明书。

【操作步骤】

1）打开装配体文件。打开“移动轮”装配体文件，如图3-228所示。

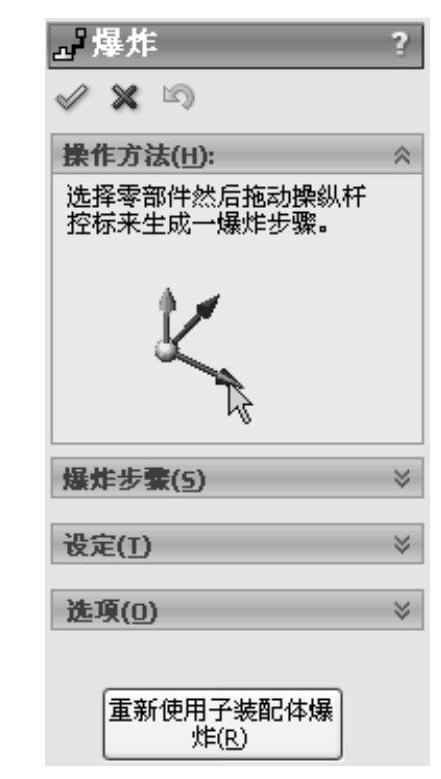

2）执行创建爆炸视图命令。选择菜单栏中的“插入”→“爆炸视图”命令，此时系统弹出如图3-229所示的“爆炸”属性管理器。单击“爆炸”属性管理器中的“爆炸步骤”、“设定”及“选项”各复选框右上角的箭头，将其展开。

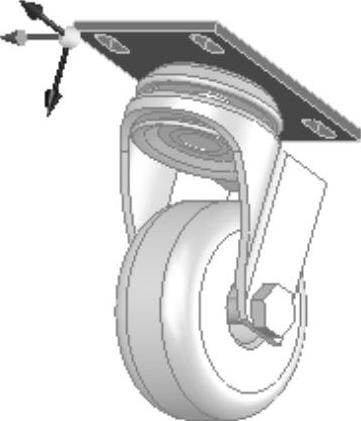

3）设置属性管理器。在“设定”复选框中的“爆炸步骤零部件”一栏中单击图3-228中的“底座”零件，此时装配体中被选中的零件被亮显，并且出现一个设置移动方向的坐标，如图3-230所示。

4）设置爆炸方向。单击图3-230所示中坐标的某一方向，确定要爆炸的方向，然后在“设定”复选框中的“爆炸距离”一栏中输入爆炸的距离值，如图3-231所示。

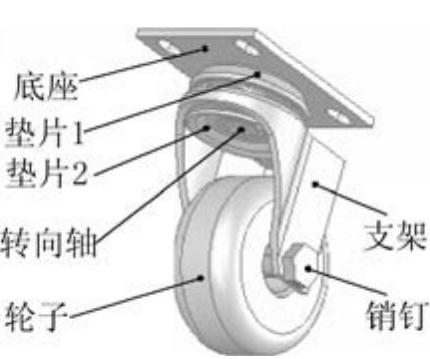

图3-228 “移动轮”装配体文件

图3-229 “爆炸”属性管理器

图3-230 选择零件后的装配体

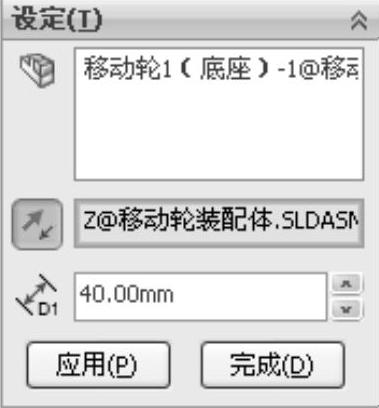

图3-231 “设定”复选框的设置

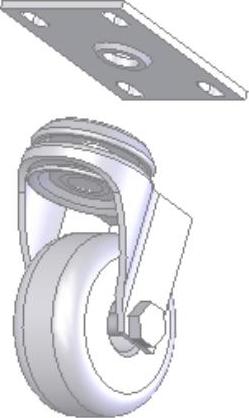

5）观测预览效果。单击“设定”复选框中的“应用”按钮，观测视图中预览的爆炸效果，单击“爆炸方向”前面的“反向”按钮，可以反方向调整爆炸视图。单击“完成”按钮，第一个零件爆炸完成，结果如图3-232所示，并且在“操作步骤”复选框中生成“爆炸步骤1”，如图3-233所示。

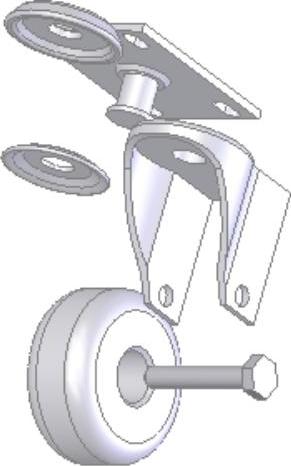

图3-232 第一个爆炸零件视图

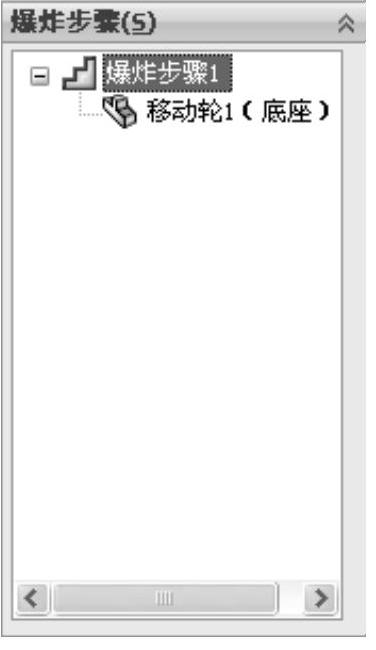

图3-233 生成的爆炸步骤

6）生成其他爆炸步骤。重复步骤3）～步骤5），其他零部件的爆炸生成的爆炸视图如图3-234所示。图3-235所示为生成的爆炸步骤。

(www.daowen.com)

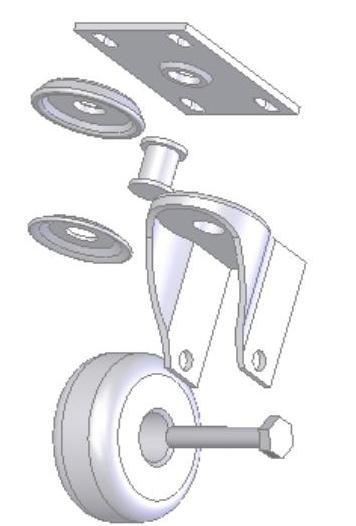

图3-234 生成的爆炸视图

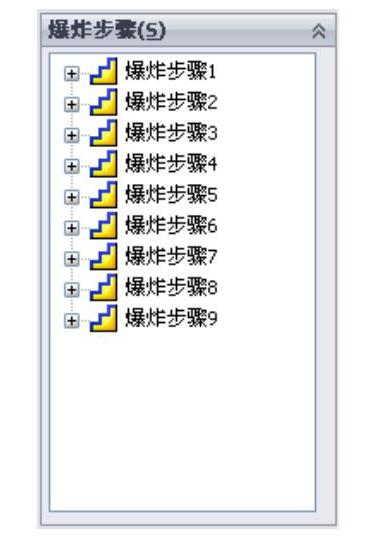

图3-235 生成的爆炸步骤

注意

生成爆炸视图时，建议对每一个零件在每一个方向上的爆炸设置一个爆炸步骤。如果一个零件需要在3个方向上爆炸，建议使用3个爆炸步骤，这样可便于修改爆炸视图。

2.编辑爆炸视图

装配体爆炸后，可以利用“爆炸”属性管理器进行编辑，也可以添加新的爆炸步骤。

【操作步骤】

1）打开装配体文件。打开爆炸后的“移动轮”装配体文件（见图3-234）。

2）打开“爆炸”属性管理器。选择菜单栏中的“插入”→“爆炸视图”命令，此时系统弹出“爆炸”属性管理器。

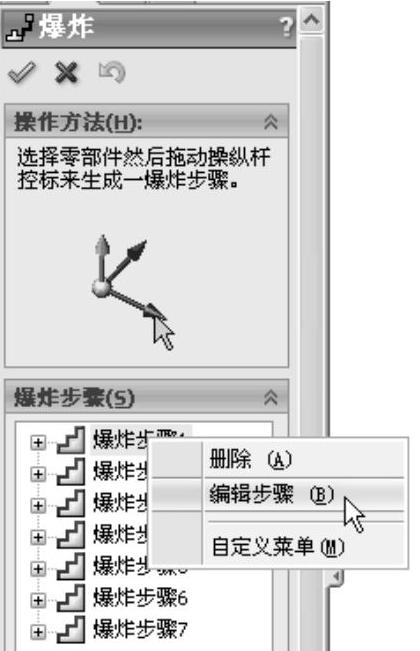

3）编辑爆炸步骤。右键单击“操作步骤”复选框中的“爆炸步骤1”，如图3-236所示，在弹出的快捷菜单中选择“编辑步骤”选项，此时“爆炸步骤1”的爆炸设置出现在如图3-237所示的“设定”复选框中。

图3-236 “爆炸”属性管理器

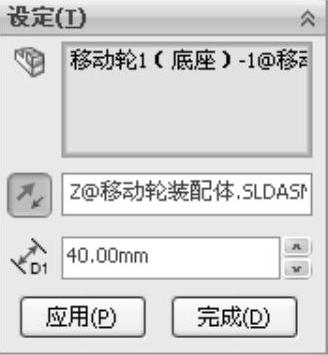

图3-237 “设定”复选框

4）确认爆炸修改。修改“设定”复选框中的距离参数，或者拖动视图中要爆炸的零部件，然后单击“完成”按钮，即可完成对爆炸视图的修改。

5）删除爆炸步骤。在“爆炸步骤1”的右键快捷菜单中单击“删除”选项，该爆炸步骤被删除，删除爆炸步骤后的操作步骤如图3-238所示。零部件恢复爆炸前的配合状态，删除爆炸步骤1后的视图如图3-239所示。对照图3-239与图3-234的异同。

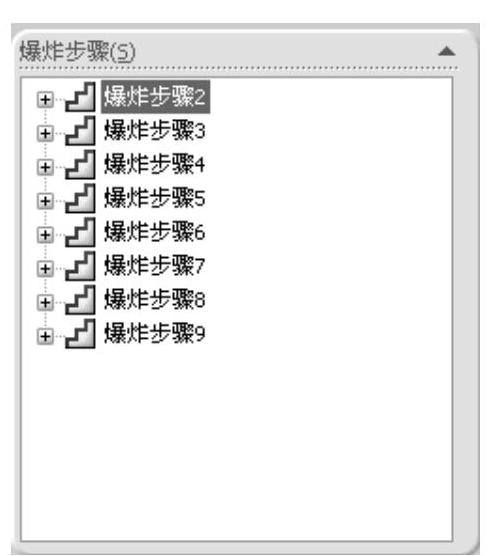

图3-238 删除爆炸步骤后的操作步骤

图3-239 删除爆炸步骤1后的视图
