配合在装配体零部件之间生成几何关系。空间中的每个零件都具有3个平移和3个旋转共6个自由度。在装配体中需要对零部件进行相应的约束来限制各个零件的自由度，以控制零部件的位置。

SolidWorks提供了两种配合方式来装配零部件，分别是一般配合方式和SmartMates配合方式。

配合是建立零部件之间配合关系的方法，配合前应该将配合对象插入到装配体文件中，然后选择配合零件的实体，最后添加合适的配合关系和配合方式。

【操作步骤】

图3-202 “配合”属性管理器

1）执行命令。选择菜单栏中的“工具”→“配合”命令，或者单击“装配体”工具栏中的“配合”按钮。

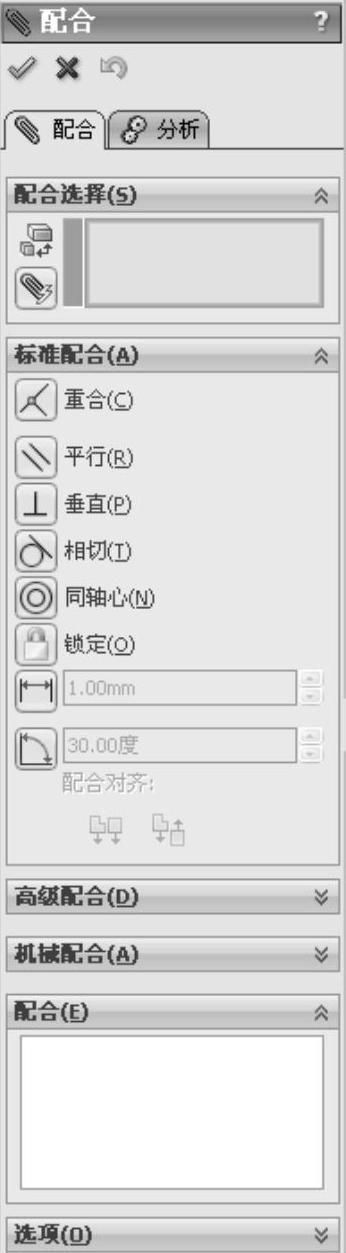

2）设置配合类型。系统弹出如图3-202所示的“配合”属性管理器。在“配合选择”一栏中选择要配合的实体，然后单击“配合类型”按钮，此时配合的类型出现“配合”一栏中。

3）确认配合。单击“配合”属性管理器中的“确定”按钮，配合添加完毕。

从“配合”属性管理器中可以看出，一般配合方式主要包括重合、平行、垂直、相切、同轴心、距离与角度等配合方式。下面分别介绍不同类型的配合方式。

①重合。重合配合关系比较常用，即将所选择两个零件的平面、边线、顶点，或者平面与边线、点与平面，使其重合。

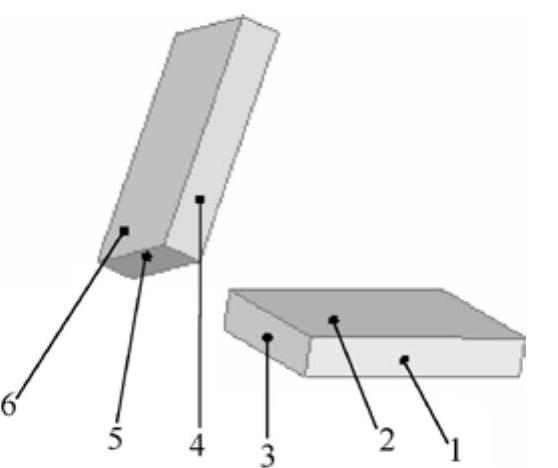

图3-203所示为配合前的两个零部件，标注的6个面为选择的配合实体。利用前面介绍的配合操作步骤，在“配合”属性管理器中的“配合选择”一栏中选择图3-203中的平面1和平面4，然后单击“标准配合”一栏中的“重合”按钮，注意重合的方向，单击“配合”属性管理器中的“确定”按钮，将平面1和平面4添加为“重合”配合关系。重复此步骤，将平面2和平面5，平面3和平面6添加为“重合”配合关系，注意重合的方向。配合后的图形如图3-204所示。

图3-203 配合前的两个零部件

图3-204 配合后的图形

注意

装配前，最好将零件对象设置在视图中合适的位置，这样可以达到最佳的配合效果，可以节省配合时间。

②平行。平行也是常用的配合关系，它用来定位所选零件的平面或者基准面，使之保持相同的方向，并且彼此间保持相同的距离。

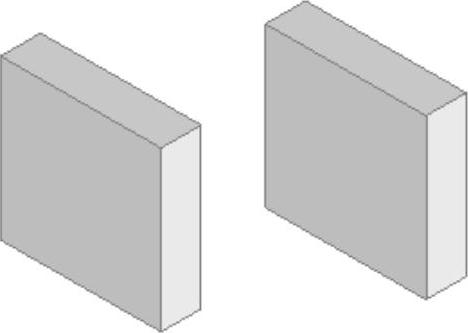

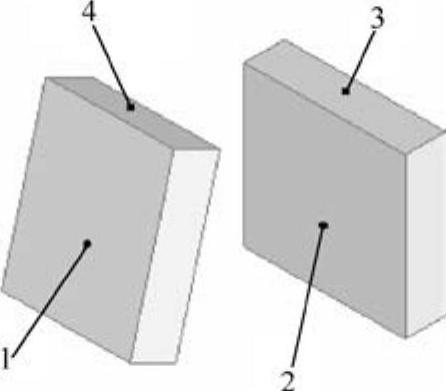

图3-205所示为配合前的两个零部件，标注的4个面为选择的配合实体。利用前面介绍的配合操作步骤，在“配合”属性管理器中的“配合选择”一栏中选择图3-205所示中的平面1和平面2，然后单击“标准配合”一栏中的“平行”按钮，单击“配合”属性管理器中的“确定”按钮，将平面1和平面4添加为“平行”配合关系。重复此步骤，将平面3和平面4添加为“平行”配合关系。配合后的图形如图3-206所示。

图3-205 配合前的两个零部件

图3-206 配合后的图形

注意

平行配合有两种不同的情况：一种是反向平行；另一种是同向平行。在配合中，要根据配合需要设定不同的平行配合方式。

③垂直。相互垂直的配合方式可用于两个零件的基准面与基准面、基准面与轴线、平面与平面、平面与轴线、轴线与轴线的配合。面与面之间的垂直配合是指空间法向量的垂直，并不指平面的垂直。

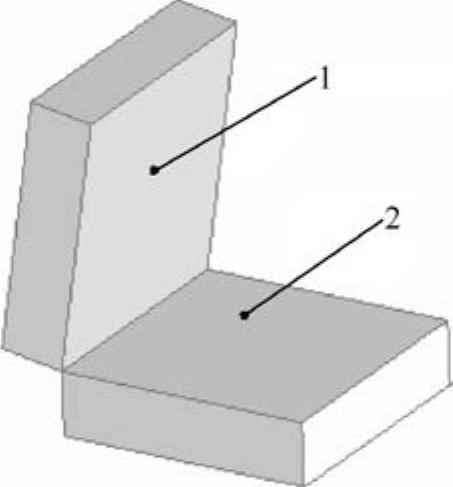

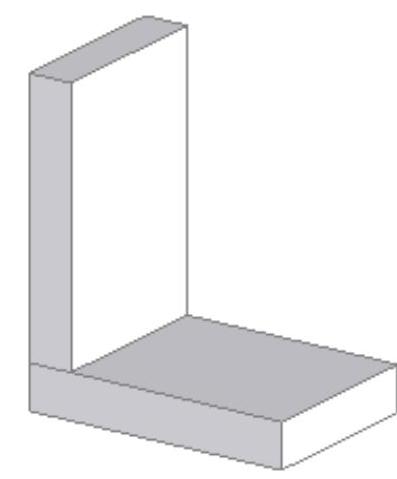

图3-207所示为配合前的两个零部件，利用前面介绍的配合操作步骤，在“配合”属性管理器中的“配合选择”一栏中选择如图3-207所示中的平面1和临时轴2，然后单击“标准配合”一栏中的“垂直”按钮，单击“配合”属性管理器中的“确定”按钮，将平面1和临时轴2添加为“垂直”配合关系。配合后的图形如图3-208所示。

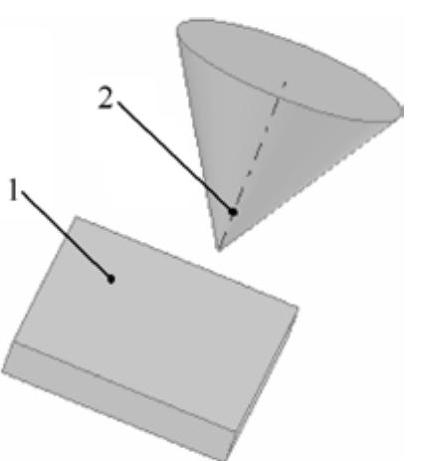

图3-207 配合前的两个零部件

图3-208 配合后的图形

④相切。相切配合方式可用于两个零件的圆弧面与圆弧面、圆弧面与平面、圆弧面与圆柱面、圆柱面与圆柱面、圆柱面与平面之间的配合。(www.daowen.com)

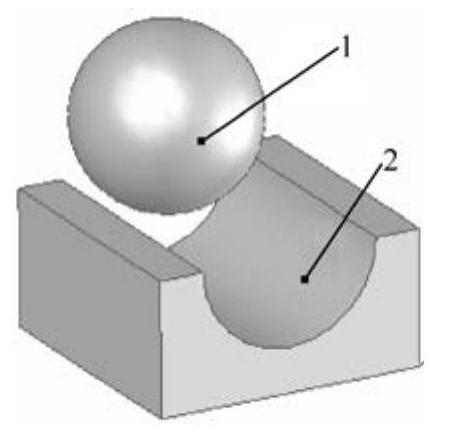

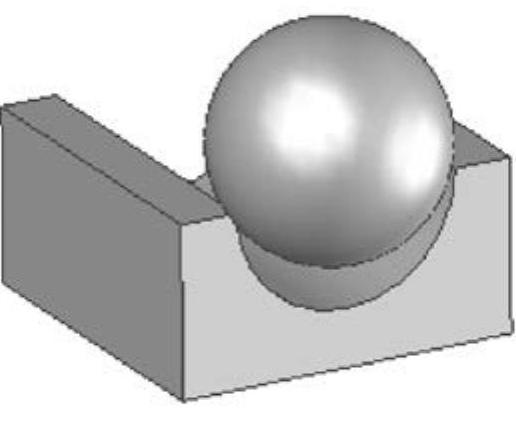

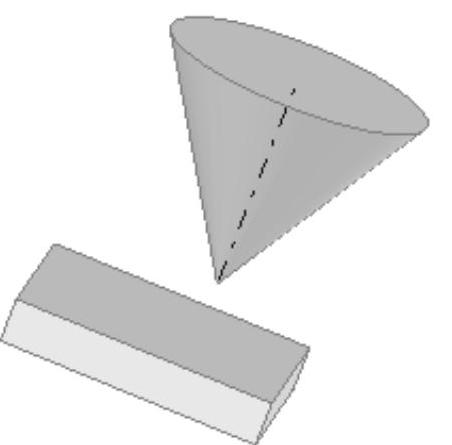

图3-209所示为配合前的两个零部件，圆弧面1和圆柱面2为配合的实体面。在“配合”属性管理器中的“配合选择”一栏中选择图3-209中的圆弧面1和圆柱面2，然后单击“标准配合”一栏中的“相切”按钮，单击“配合”属性管理器中的“确定”按钮，将圆弧面1和圆柱面2添加为“相切”配合关系。配合后的图形如图3-210所示。

图3-209 配合前的两个零部件

图3-210 配合后的图形

注意

在相切配合中，至少应有一个选择项目必须为圆柱面、圆锥面或球面。

⑤同轴心。同轴心配合方式可用于两个零件的圆柱面与圆柱面、圆孔面与圆孔面、圆锥面与圆锥面之间的配合。

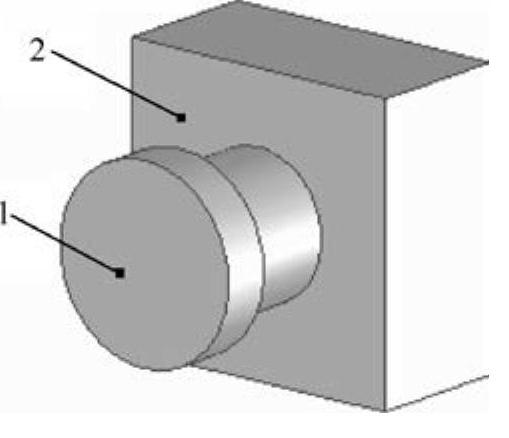

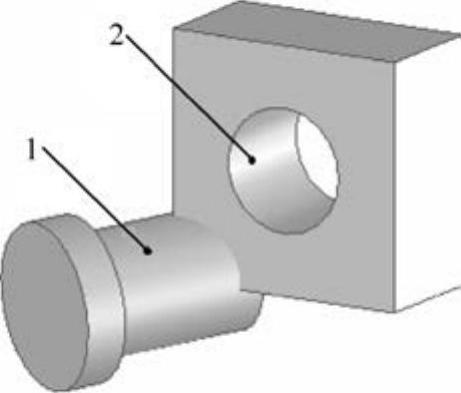

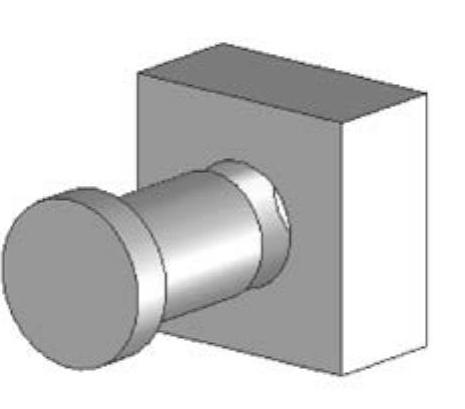

图3-211所示为配合前的两个零部件，圆柱面1和圆柱面2为配合的实体面。在“配合”属性管理器中的“配合选择”一栏中选择图3-211中的圆弧面1和圆柱面2，然后单击“标准配合”一栏中的“同轴心”按钮，单击“配合”属性管理器中的“确定”按钮，将圆弧面1和圆柱面2添加为“同轴心”配合关系。反向对齐配合后的图形如图3-212所示。

图3-211 配合前的两个零部件

图3-212 反向对齐配合后的图形

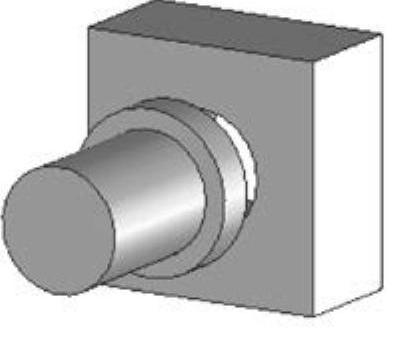

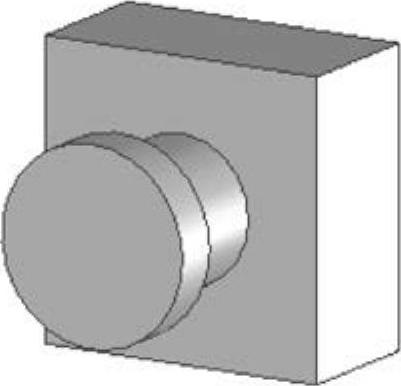

需要注意的是，同轴心配合对齐方式有两种：一种是反向对齐，在“配合”属性管理器中的按钮是；另一种是同向对齐，在“配合”属性管理器中的按钮是。在该配合中，系统默认的配合是反向对齐，如图3-212所示。若单击“配合”属性管理器中的同向对齐按钮，则生成如图3-213所示的配合图形。

⑥距离。距离配合方式可用于两个零件的平面与平面、基准面与基准面、圆柱面与圆柱面、圆锥面与圆锥面之间的配合，可以形成平行距离的配合关系。

图3-214所示为配合前的两个零部件，平面1和平面2为配合的实体面。在“配合”属性管理器中的“配合选择”一栏中选择图3-214中的平面1和平面2，然后单击“标准配合”一栏中的“距离”按钮，在其中输入设定的距离值，单击“配合”属性管理器中的“确定”按钮，将平面1和平面2添加为“距离”为60mm的配合关系。配合后的图形如图3-215所示。

图3-213 同向对齐配合后的图形

图3-214 配合前的两个零部件

图3-215 配合后的图形

需要注意的是，距离配合对齐方式有两种：一种是反向对齐；另一种是同向对齐。要根据实际需要进行设置。

⑦角度。角度配合方式可用于两个零件的平面与平面、基准面与基准面之间的配合，并且可以形成角度值的两实体之间的配合关系。

图3-216所示为配合前的两个零部件，平面1和平面2为配合的实体面。在“配合”属性管理器中的“配合选择”一栏中选择图3-216中的平面1和平面2，然后单击“标准配合”一栏中的“角度”按钮，在其中输入设定的距离值，单击“配合”属性管理器中的“确定”按钮，将平面1和平面2添加为角度为60°的配合关系。配合后的图形如图3-217所示。

图3-216 配合前的两个零部件

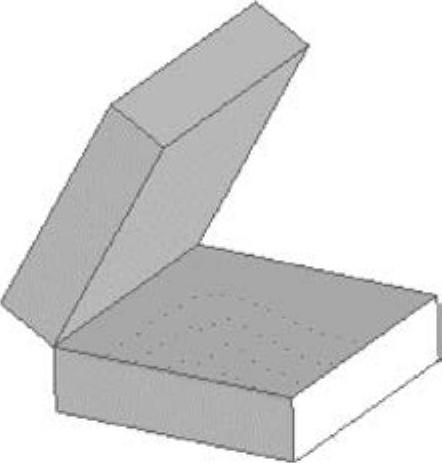

图3-217 配合后的图形

注意

要满足零件体文件中零件的装配，通常需要结合运用几个配合关系，所以要灵活运用装配关系，使其满足装配的需要。
