本实例多媒体演示参见配套光盘中的\\动画演示\\3.4.4剪刀刀柄.avi。
本例创建的刀柄如图3-178所示。
图3-177 修改后的图形
图3-178 刀柄
思路分析
首先绘制草图，通过拉伸创建刀把主体，然后进行圆角处理，再切除拉伸槽。绘制刀柄的流程图如图3-179所示。
图3-179 绘制刀柄的流程图
绘制步骤
新建文件。启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮
，或单击菜单栏中的“文件”→“新建”命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮
，然后单击“确定”按钮，新建一个零件文件。
设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“前导视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图1。单击“草图”工具栏中的“直线”按钮
、“三点圆弧”按钮
、“绘制圆角”按钮
和“智能尺寸”按钮
，绘制如图3-180所示的草图并标注尺寸。
图3-180 绘制草图
拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的“拉伸凸台/基体”按钮
，弹出如图3-181所示的“凸台-拉伸”属性管理器。设置终止条件为“给定深度”，输入拉伸距离为8.00mm，单击“确定”按钮
，拉伸实体如图3-182所示。
图3-181 “凸台-拉伸”属性管理器
图3-182 拉伸实体(www.daowen.com)
圆角处理。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的“圆角”按钮
，弹出“圆角”属性管理器，选择“等半径”圆角类型，输入圆角半径为2.00mm，在视图中选择如图3-183所示的边线进行倒圆角，单击“确定”按钮
，结果如图3-184所示。
图3-183 “圆角”属性管理器
设置基准面。在左侧“FeatureManager设计树”中选择如图3-184所示的面1，然后单击“前导视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“边角矩形”按钮
，绘制如图3-185所示的草图并标注尺寸。

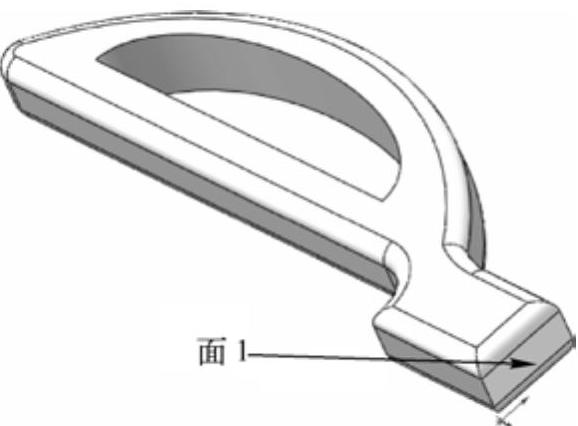

图3-184 圆角处理
图3-185 绘制草图
扫描切除实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的“拉伸切除”按钮
，弹出如图3-186所示的“切除-拉伸”属性管理器。设置终止条件为“给定深度”，输入拉伸切除距离为13.00mm，单击“确定”按钮
，扫描切除实体如图3-187所示。
图3-186 “切除-拉伸”属性管理器
图3-187 扫描切除实体
拔模处理。选择菜单栏中的“插入”→“特征”→“拔模”命令，或者单击“特征”工具栏中的“拔模”按钮
，弹出如图3-188所示的“拔模”属性管理器。选择“中性面”拔模类型，选择图3-188所示的中性面和拔模面，输入拔模角度为20°，单击“确定”按钮
，拔模处理如图3-189所示。
图3-188 “拔模”属性管理器
图3-189 拔模处理
