1.压缩特征

压缩的特征可以从“FeatureManager设计树”中选择需要压缩的特征，也可以从视图中选择需要压缩特征的一个面。

【执行方式】

1）工具栏方式：选择要压缩的特征，然后单击“特征”工具栏中的“压缩”按钮。

2）菜单栏方式：选择要压缩的特征，然后选择菜单栏中的“编辑”→“压缩”→“此配置”命令。

3）快捷菜单方式：在“FeatureManager设计树”中选择需要压缩的特征，然后单击鼠标右键，在快捷菜单中选择“压缩”选项，如图3-167所示。

4）对话框方式：在“FeatureManager设计树”中选择需要压缩的特征，然后单击鼠标右键，在快捷菜单中选择“特征属性”选项。在弹出的“特征属性”对话框中选择“压缩”复选框，然后单击“确定”按钮，如图3-168所示。

图3-167 快捷菜单

图3-168 “特征属性”对话框

特征被压缩后，在模型中不再被显示，但是并没有被删除，被压缩的特征在“FeatureManager设计树”中以灰色显示。图3-169所示为压缩特征后的基座，图3-170所示为压缩后的“FeatureManager设计树”。

(www.daowen.com)

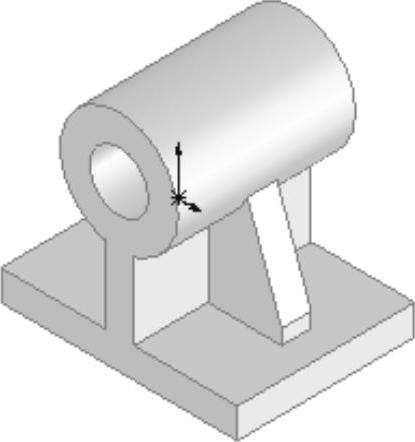

图3-169 压缩特征后的基座

图3-170 压缩后的“FeatureManager设计树”

2.解除压缩特征

解除压缩特征必须从“FeatureManager设计树”中选择需要压缩的特征，而不能从视图中选择该特征的某一个面，因为在视图中该特征不被显示。

【执行方式】

1）工具栏方式：选择要解除压缩的特征，然后单击“特征”工具栏中的“解除压缩”按钮。

2）菜单栏方式：选择要解除压缩的特征，然后选择菜单栏中的“编辑”→“解除压缩”→“此配置”命令。

3）快捷菜单方式：选择要解除压缩的特征，然后单击鼠标右键，在快捷菜单中选择“解除压缩”选项。

4）对话框方式：选择要解除压缩的特征，然后单击鼠标右键，在快捷菜单中选择“特征属性”选项。在弹出的“特征属性”对话框中取消“压缩”复选框，然后单击“确定”按钮。

压缩的特征被解除后，视图中将显示该特征，“FeatureManager设计树”中该特征将以正常模式显示。
