退回特征命令可以查看某一特征生成前后模型的状态；插入特征命令用于在某一特征之后插入新的特征。

1.退回特征

退回特征有两种方式：一种为使用“退回控制棒”；另一种为使用快捷菜单。下面分别对其进行详细介绍。

在“FeatureManager设计树”的最底端有一条黄黑色粗实线，该线就是“退回控制棒”。图3-161所示为绘制的基座，图3-162所示为基座的“FeatureManager设计树”。当将鼠标放置在“退回控制棒”上时，光标变为。单击鼠标左键，此时“退回控制棒”以蓝色显示，然后拖动鼠标到欲查看的特征上，并释放鼠标，此时退回的“FeatureManager设计树”如图3-163所示，退回的零件模型如图3-164所示。

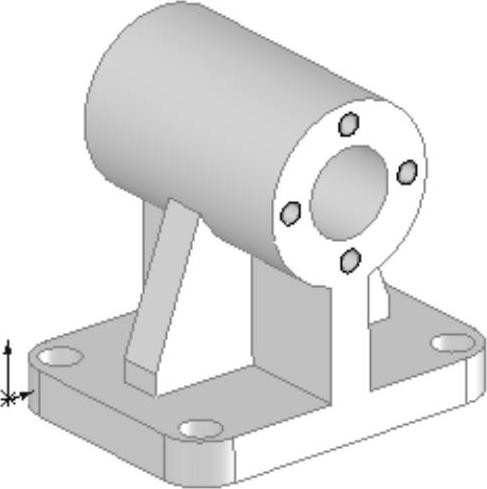

图3-161 绘制的基座

图3-162 基座的“FeatureManager设计树”

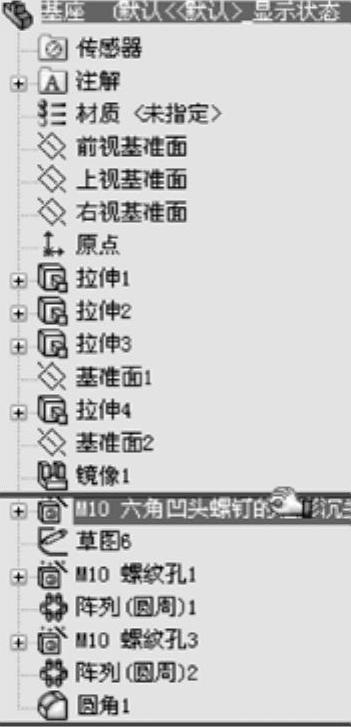

图3-163 退回的“FeatureManager设计树”

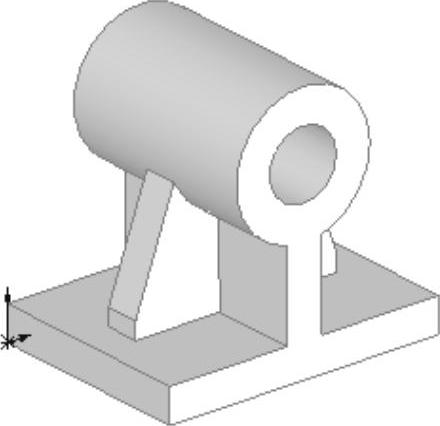

图3-164 退回的零件模型

从图3-164中可以看出，查看特征后的特征在零件模型上没有显示，表明该零件模型退回到该特征以前的状态。

退回特征可以使用快捷菜单进行操作，单击基座的“FeatureManager设计树”中的“M10六角凹头螺钉的柱形沉头孔1”特征，然后单击鼠标右键，此时系统弹出如图3-165所示的快捷菜单，在其中选择“退回”选项，此时该零件模型退回到该特征以前的状态，如图3-164所示。也可以在退回状态下使用如图3-166所示的快捷菜单，根据需要选择需要的退回操作。

在图3-166所示的快捷菜单中，“向前推进”选项表示退回到下一个特征；“退回到前”选项表示退回到上一退回特征状态；“退回到尾”选项表示退回到特征模型的末尾，即处于模型的原始状态。(www.daowen.com)

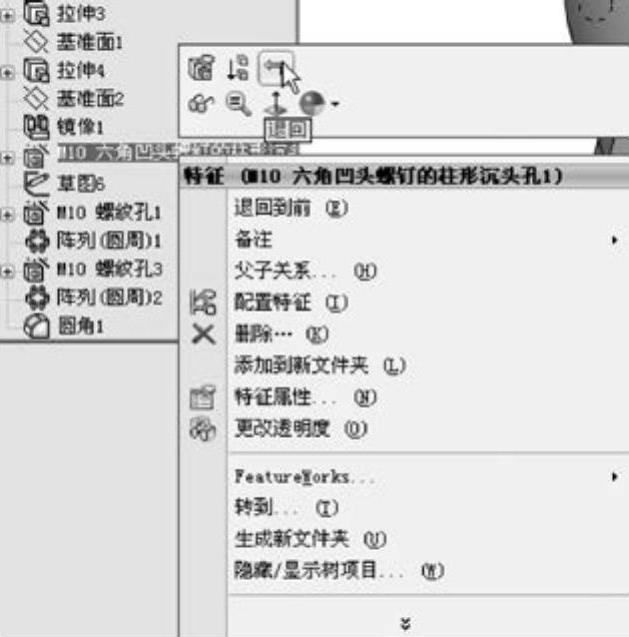

图3-165 快捷菜单

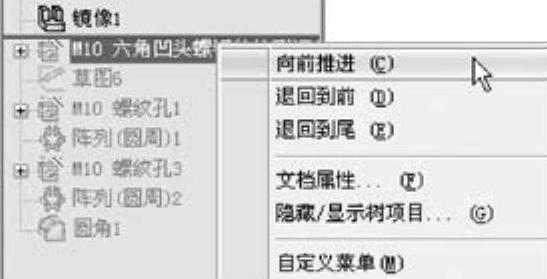

图3-166 快捷菜单

注意

1）当零件模型处于退回特征状态时，将无法访问该零件的工程图和基于该零件的装配图。

2）不能保存处于退回特征状态的零件图，在保存零件时，系统将自动释放退回状态。

3）在重新创建零件的模型时，处于退回状态的特征不会被考虑，即视其处于压缩状态。

2.插入特征

插入特征是零件设计中一项非常实用的操作。

【操作步骤】

1）将“FeatureManager设计树”中的“退回控制棒”拖到需要插入特征的位置。

2）根据设计需要生成新的特征。

3）将“退回控制棒”拖动到设计树的最后位置，完成特征插入。
