高效剪刀刀刃设计案例分析

本实例多媒体演示参见配套光盘中的\\动画演示\第3章\3.3.9剪刀刀刃.avi。

本例创建的刀刃如图3-148所示。

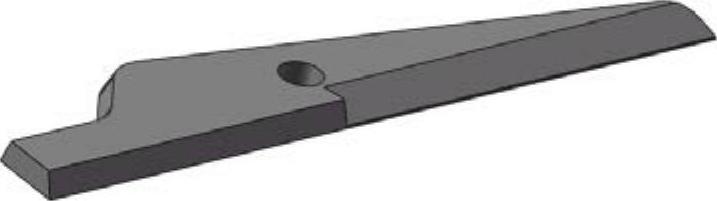

图3-148 刀刃

思路分析

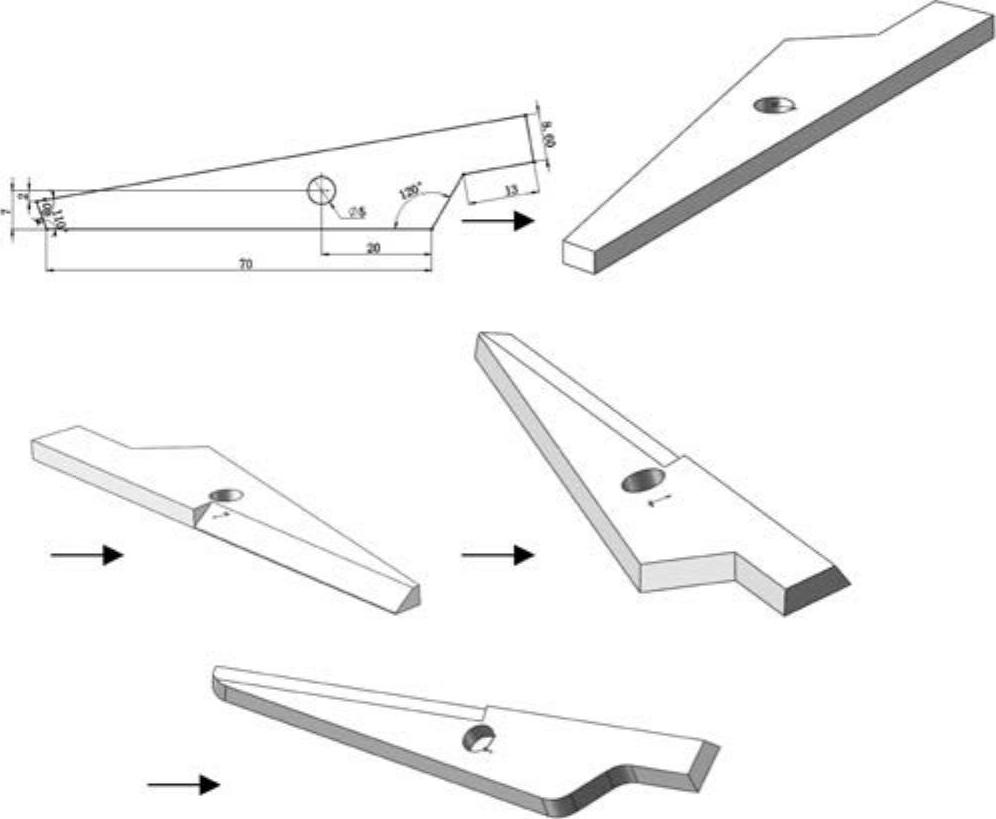

首先绘制草图,通过拉伸创建主体,然后通过拉伸切除创建刀刃,最后进行拔模和圆角处理,完成刀刃的创建。绘制刀刃的流程图如图3-149所示。


图3-149 绘制刀刃的流程图

绘制步骤

978-7-111-38504-2-Part01-622.jpg新建文件。启动SolidWorks 2012,单击“标准”工具栏中的“新建”按钮978-7-111-38504-2-Part01-623.jpg,或执行“文件”→“新建”菜单命令,在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮978-7-111-38504-2-Part01-624.jpg,然后单击“确定”按钮,新建一个零件文件。

978-7-111-38504-2-Part01-625.jpg设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”,然后单击“前导视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part01-626.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part01-627.jpg,进入草图绘制状态。

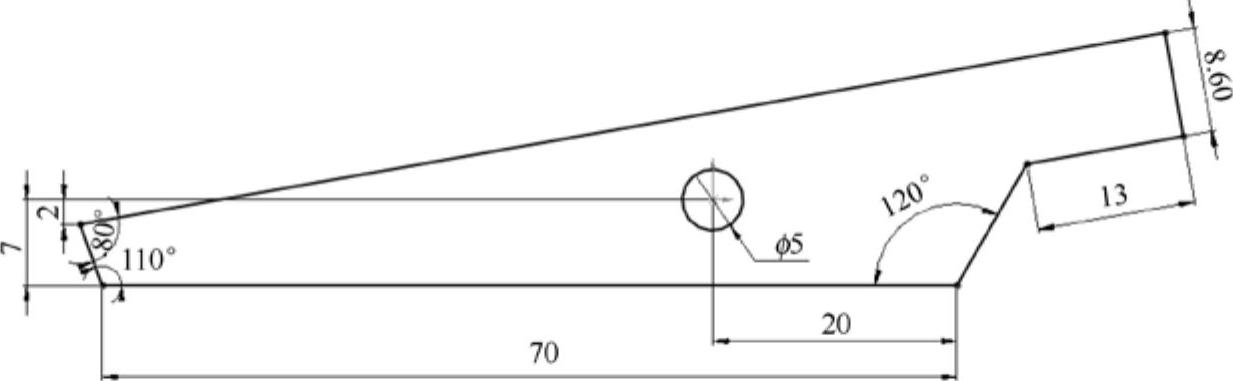

978-7-111-38504-2-Part01-628.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part01-629.jpg和“圆”按钮978-7-111-38504-2-Part01-630.jpg,绘制如图3-150所示的草图并标注尺寸。


图3-150 绘制草图

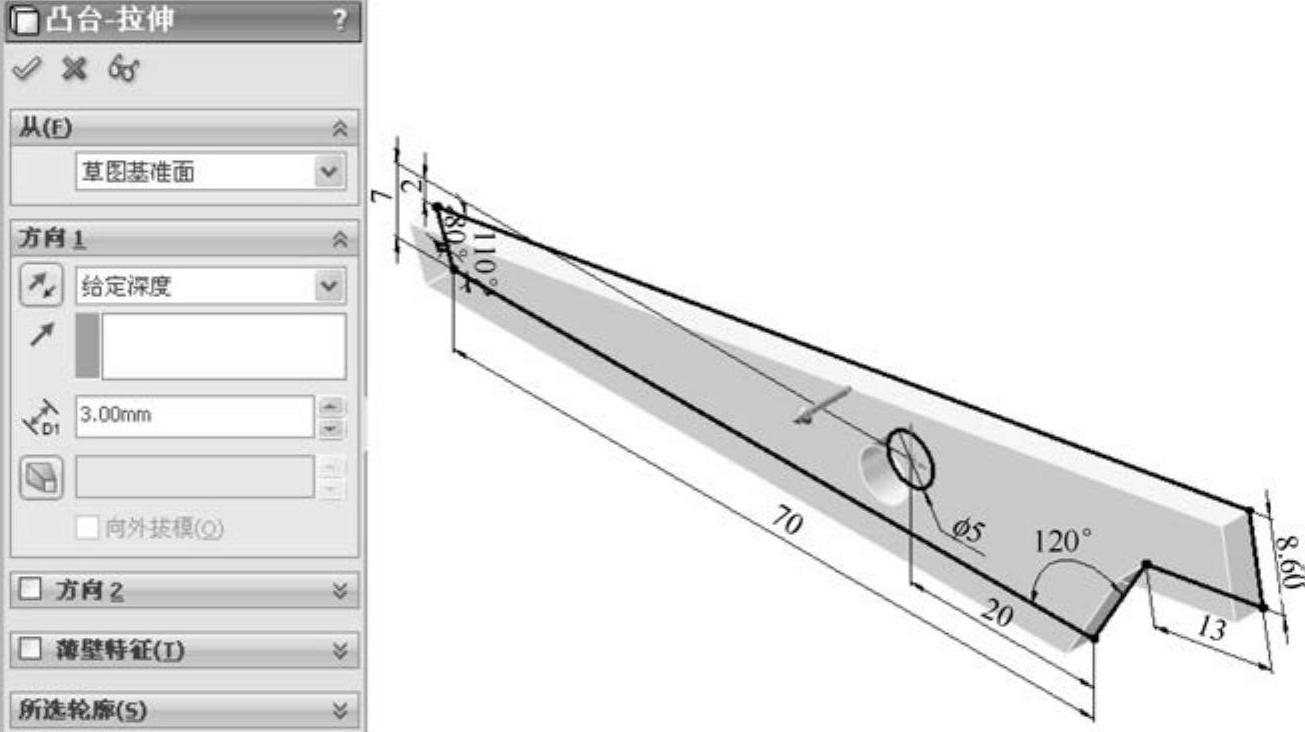

978-7-111-38504-2-Part01-632.jpg创建拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令,或者单击“特征”工具栏中的“拉伸凸台/基体”按钮978-7-111-38504-2-Part01-633.jpg,弹出如图3-151所示的“凸台-拉伸”属性管理器。设置终止条件为“给定深度”,输入拉伸距离为3.00mm,单击“确定”按钮978-7-111-38504-2-Part01-634.jpg,结果如图3-152所示。


图3-151 “凸台-拉伸”属性管理器

978-7-111-38504-2-Part01-636.jpg设置基准面。在左侧“FeatureManager设计树”中选择如图3-152所示的面1,然后单击“前导视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part01-637.jpg,将该基准面作为绘制图形的基准面。

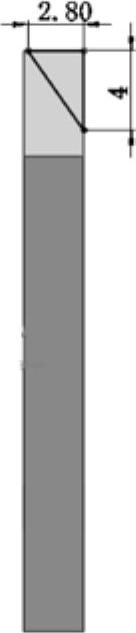

978-7-111-38504-2-Part01-638.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part01-639.jpg,绘制如图3-153所示的草图并标注尺寸。单击“退出草图”按钮978-7-111-38504-2-Part01-640.jpg,退出草图。

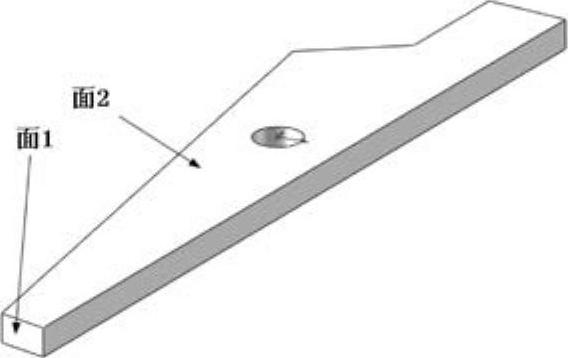

图3-152 创建拉伸实体


图3-153 绘制草图

978-7-111-38504-2-Part01-643.jpg设置基准面。在左侧“FeatureManager设计树”中选择如图3-152所示的面2,然后单击“前导视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part01-644.jpg,将该基准面作为绘制图形的基准面。

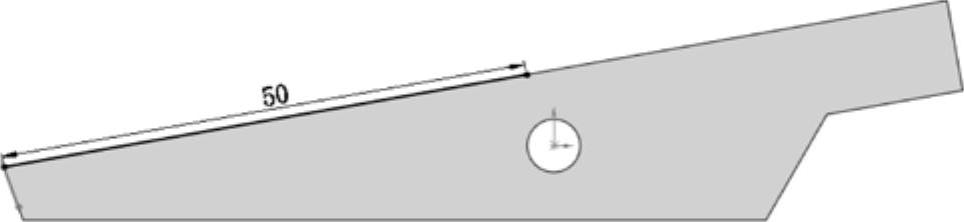

978-7-111-38504-2-Part01-645.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part01-646.jpg,绘制如图3-154所示的路径草图并标注尺寸。单击“退出草图”按钮978-7-111-38504-2-Part01-647.jpg,退出草图。


图3-154 绘制路径草图

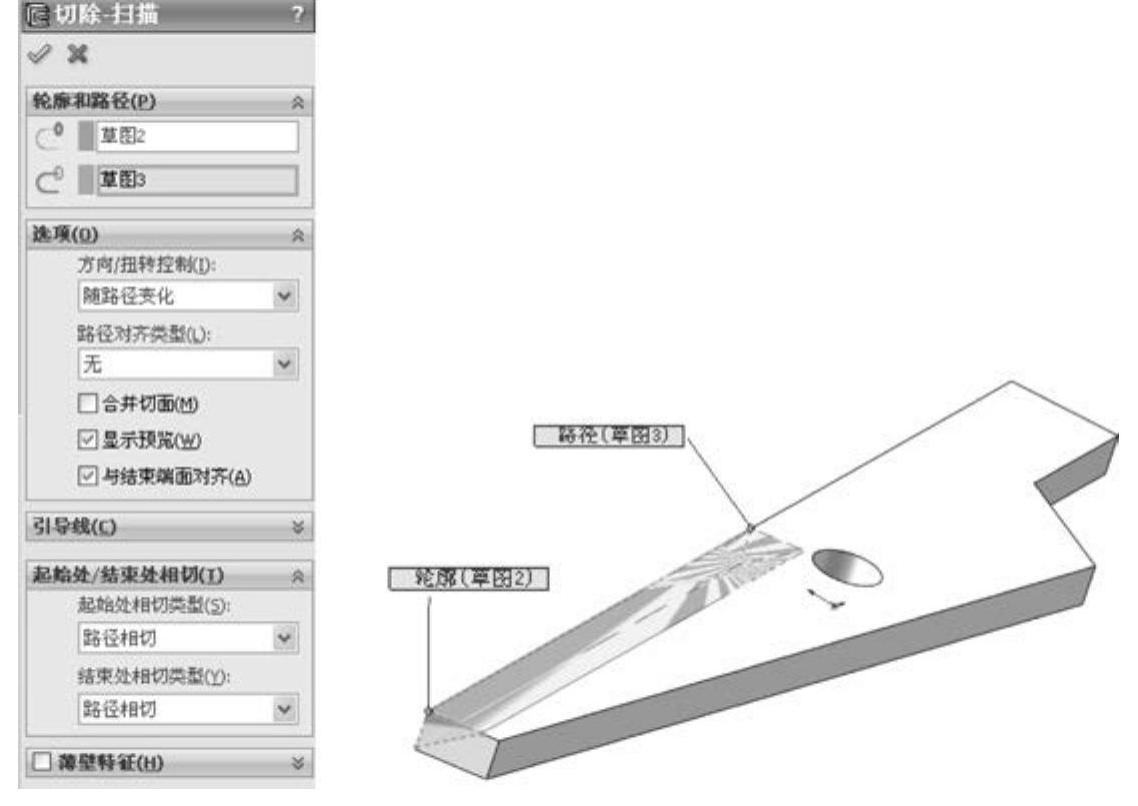

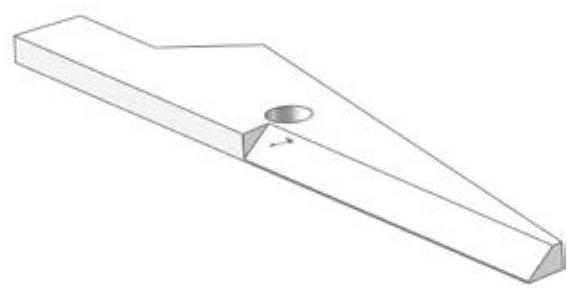

978-7-111-38504-2-Part01-649.jpg切除扫描实体。选择菜单栏中的“插入”→“切除”→“扫描”命令,或者单击“特征”工具栏中的“扫描切除”按钮978-7-111-38504-2-Part01-650.jpg,弹出如图3-155所示的“切除-扫描”属性管理器。选择步骤978-7-111-38504-2-Part01-651.jpg绘制的草图为扫描轮廓,选择步骤978-7-111-38504-2-Part01-652.jpg绘制的草图为扫描路径,单击“确定”按钮978-7-111-38504-2-Part01-653.jpg,切除扫描实体如图3-156所示。


图3-155 “切除-扫描”属性管理器

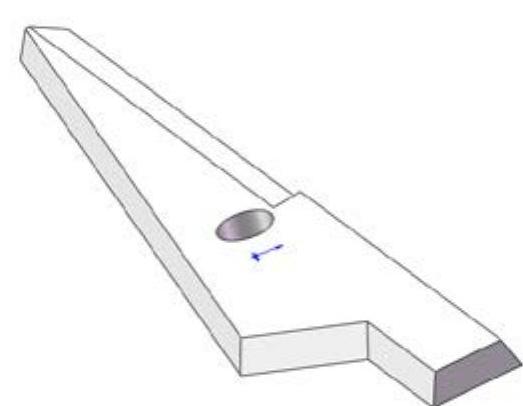

图3-156 切除扫描实体

978-7-111-38504-2-Part01-656.jpg拔模处理。选择菜单栏中的“插入”→“特征”→“拔模”命令,或者单击“特征”工具栏中的“拔模”按钮978-7-111-38504-2-Part01-657.jpg,弹出如图3-157所示的“拔模”属性管理器。选择“中性面”拔模类型,选择图3-157所示的下底面为中性面,选择四周面为拔模面,输入拔模角度为20°,单击“确定”按钮978-7-111-38504-2-Part01-658.jpg,拔模处理如图3-158所示。

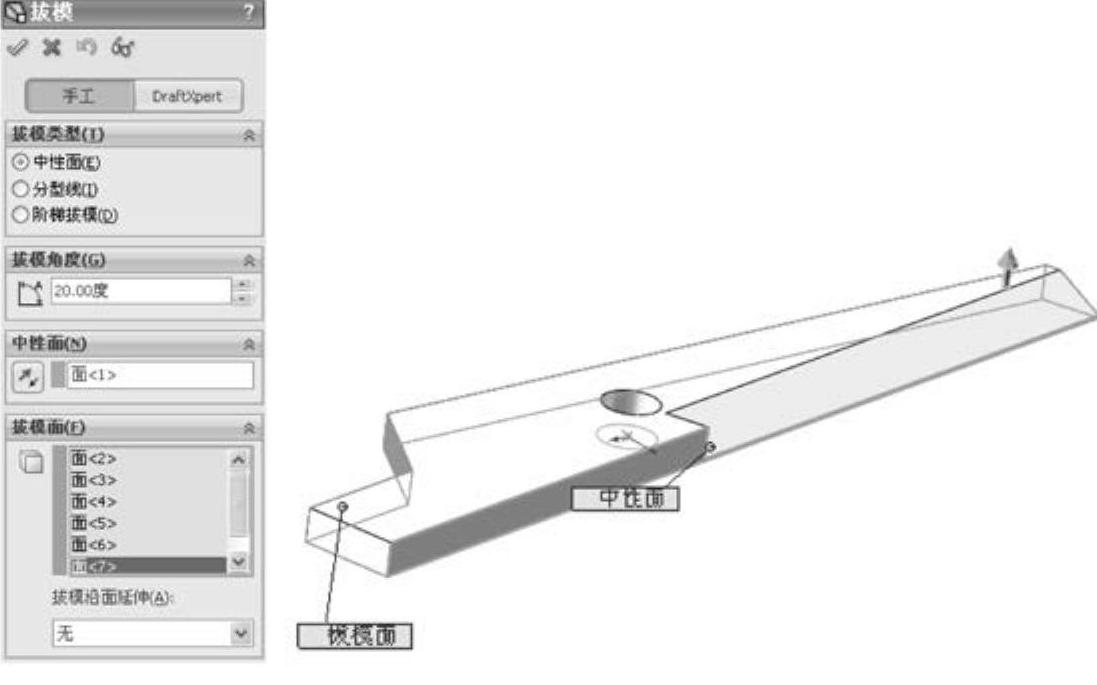

图3-157 “拔模”属性管理器


图3-158 拔模处理

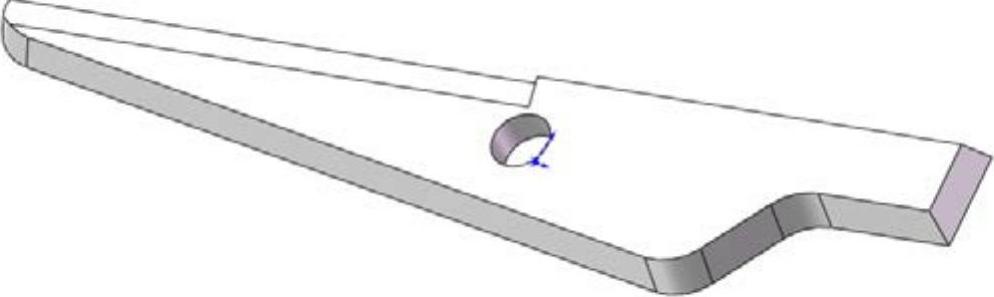

978-7-111-38504-2-Part01-661.jpg圆角处理。选择菜单栏中的“插入”→“特征”→“圆角”命令,或者单击“特征”工具栏中的“圆角”按钮978-7-111-38504-2-Part01-662.jpg,弹出“圆角”属性管理器,选择“等半径”圆角类型,输入圆角半径为5.00mm,在视图中选择如图3-159所示的边线进行倒圆角,单击“确定”按钮978-7-111-38504-2-Part01-663.jpg,圆角处理如图3-160所示。

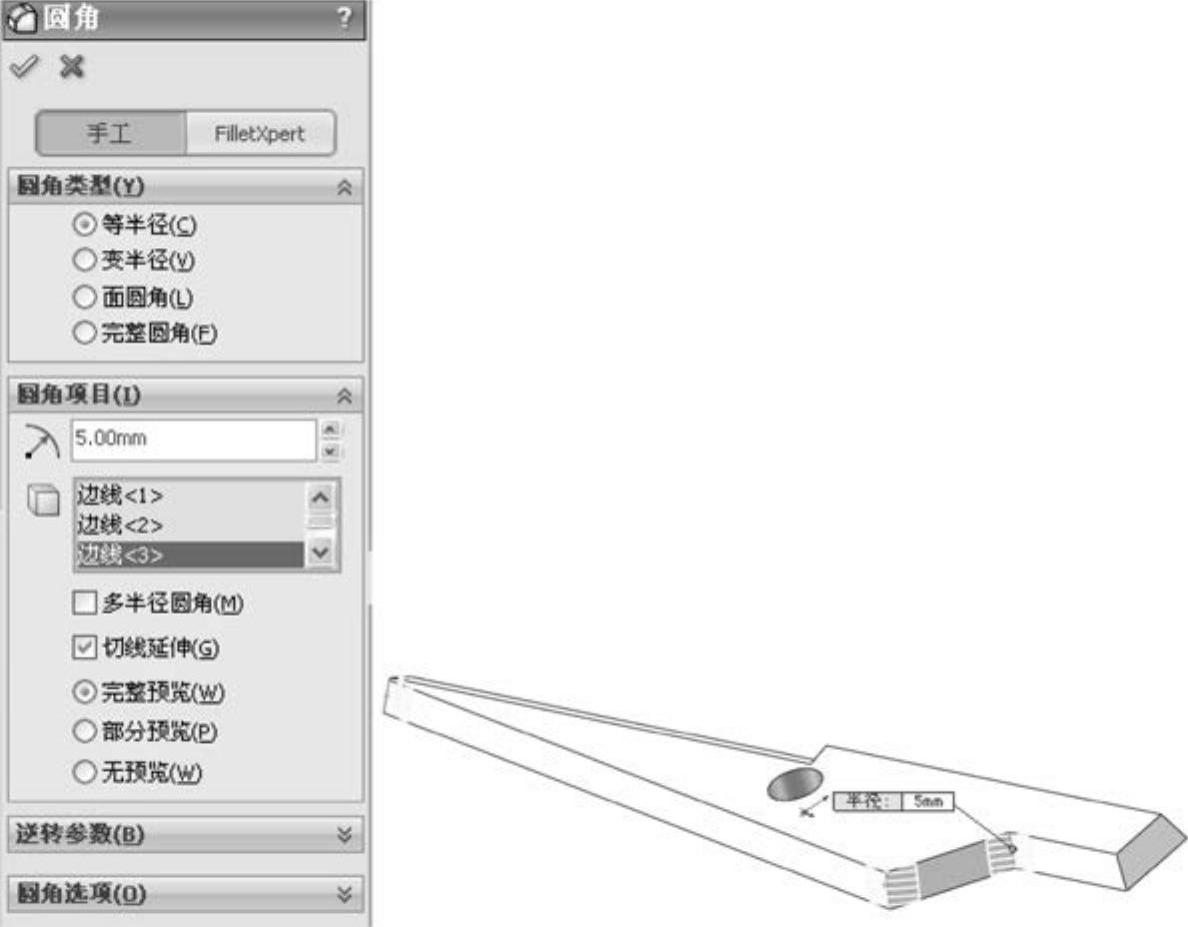

图3-159 “圆角”属性管理器


图3-160 圆角处理
