拔模特征是以指定的角度斜削模型中所选的面。拔模特征是模具设计中常采用的方式，其应用之一可使型腔零件更容易脱出模具。可以在现有的零件上插入拔模，或者在拉伸特征时进行拔模，也可以将拔模应用到实体或曲面模型。

拔模主要有以下3种类型：

1）中性面拔模。

2）分型线拔模。

3）阶梯拔模。

下面介绍不同拔模类型的操作步骤。

1.中性面拔模

在中性面拔模中，中性面不仅只确定拔模的方向，而且也作为拔模的参考基准。使用中性面拔模可拔模一些外部面、所有外部面、一些内部面、所有内部面、相切的面或者内部和外部面组合。

【操作步骤】

1）执行拔模命令。执行“插入”→“特征”→“拔模”菜单命令，或者单击“特征”工具栏中的“拔模”按钮，此时系统弹出“拔模”属性管理器。

2）设置属性管理器。在“拔模角度”一栏中输入值30°；选择如图3-104所示中的面1；在“拔模面”一栏中选择如图3-104所示中的面2，其他设置如图3-105所示。

3）确认拔模特征。单击“拔模”属性管理器中的“确定”按钮，拔模的图形如图3-106所示。

图3-104 拉伸的图形

图3-105 “拔模”属性管理器

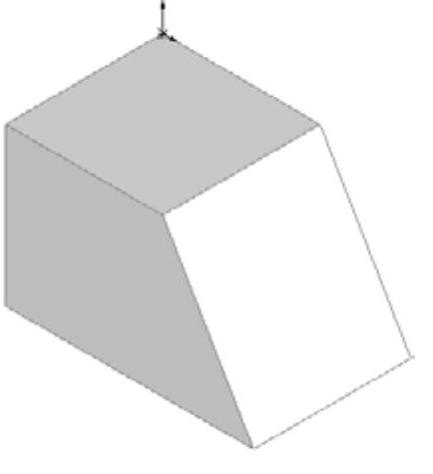

图3-106 拔模的图形

2.分型线拔模

分型线拔模可以对分型线周围的曲面进行拔模，分型线可以是空间曲线。如果要在分型线上拔模，可以首先插入一条分割线来分离要拔模的面，也可以使用现有的模型边线，然后再指定拔模方向，也就是指定移除材料的分型线一侧。

【操作步骤】(www.daowen.com)

1）执行拔模命令。执行“插入”→“特征”→“拔模”菜单命令，或者单击“特征”工具栏中的“拔模”按钮，此时系统弹出“拔模”属性管理器。

2）设置属性管理器。在“拔模角度”一栏中输入值10；在“拔模方向”一栏中选择如图3-107所示中的面1；选择如图3-107所示中两实体相交的4条边线，其他设置如图3-108所示。

3）确认拔模特征。单击“拔模”属性管理器中的“确定”按钮，拔模的图形如图3-109所示。

图3-107 绘制的草图

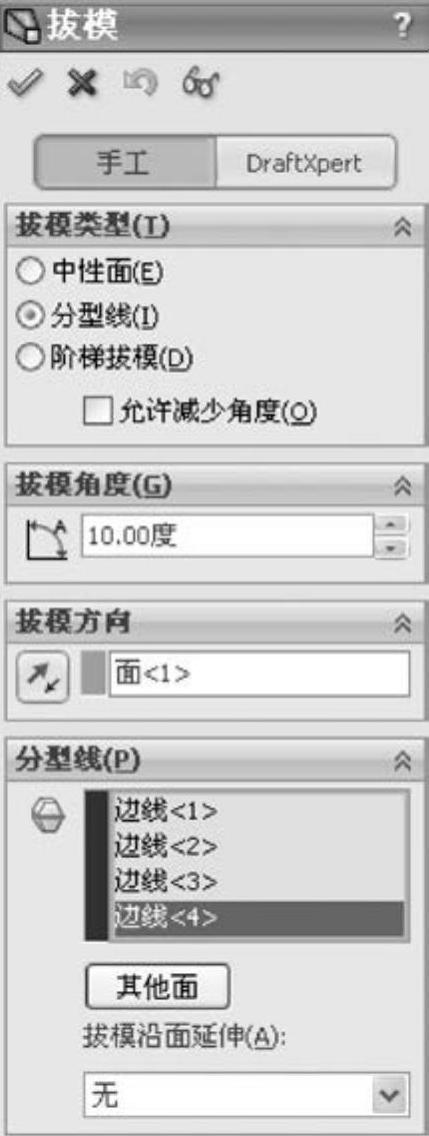

图3-108 “拔模”属性管理器

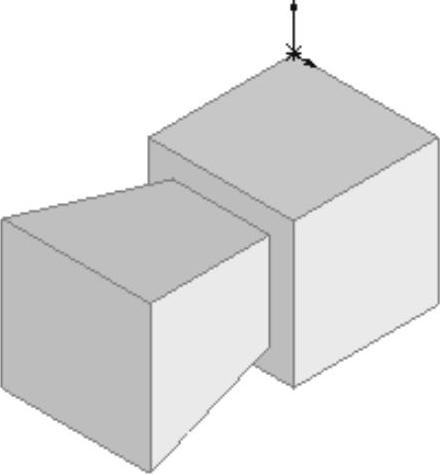

图3-109 拔模的图形

3.阶梯拔模

阶梯拔模为分型线拔模的变体。阶梯拔模绕作为拔模方向的基准面旋转而生成一个面，这将产生小面，代表阶梯。

【操作步骤】

1）执行拔模命令。执行“插入”→“特征”→“拔模”菜单命令，或者单击“特征”工具栏中的“拔模”按钮，此时系统弹出如图3-110所示的“拔模”属性管理器。

2）设置属性管理器。在“拔模类型”一栏中选择“阶梯拔模”选项；在“拔模角度”一栏中输入值10；在“拔模方向”一栏中选择图3-107所示中的面1，并单击“反向”按钮，使拔模方向指向内侧；选择图3-107所示中两实体相交的4条边线。

3）确认拔模特征。单击“拔模”属性管理器中的“确定”按钮，拔模的图形如图3-111所示。

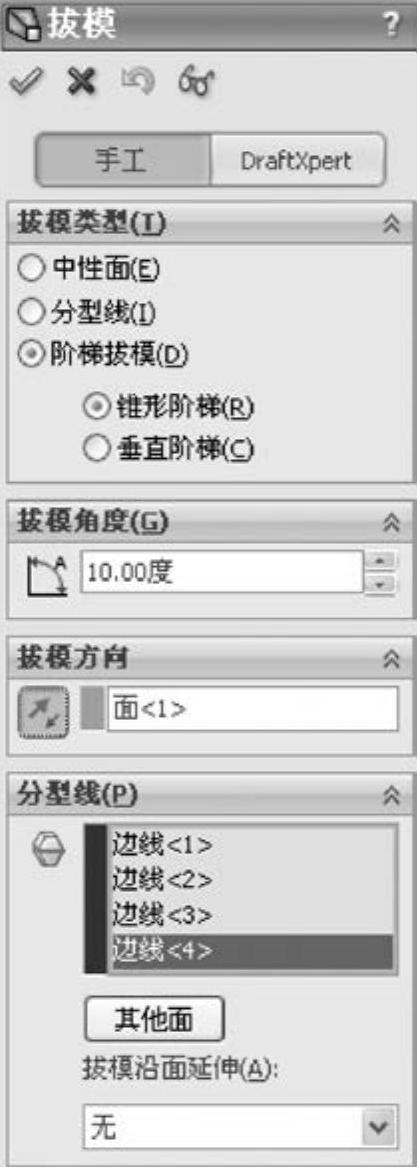

图3-110 “拔模”属性管理器

图3-111 拔模的图形
