倒角特征是在所选的边线、面或顶点上生成一倾斜面，它在设计中是一种工艺设计，目的是去除锐边。

倒角主要有以下3种类型：

1）角度距离。

2）距离-距离。

3）顶点。

下面介绍不同倒角类型的操作步骤。

1.角度距离

“角度距离”倒角是指通过设置倒角一边的距离和角度来对边线和面进行倒角。在绘制倒角的过程中，箭头所指的方向为倒角的距离边。

【操作步骤】

1）执行绘制倒角命令。执行“插入”→“特征”→“倒角”菜单命令，或者单击“特征”工具栏中的“倒角”按钮，此时系统弹出“倒角”属性管理器。

2）设置属性管理器。在“边线和面或者顶点”一栏中选择图3-93中的边线1；选择“角度距离”复选框；在“距离”一栏中输入值10；在“角度”一栏中输入值45°，其他设置如图3-94所示。

3）确认倒角特征。单击“倒角”属性管理器中的“确定”按钮，倒角的图形如图3-95所示。

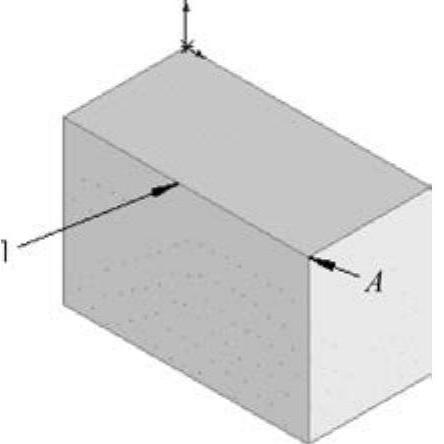

图3-93 拉伸的图形

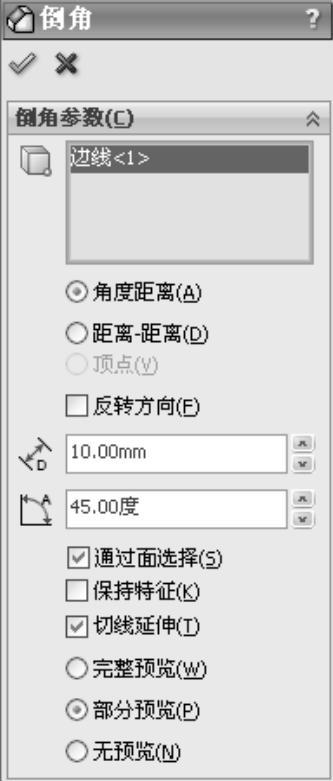

图3-94 “倒角”属性管理器

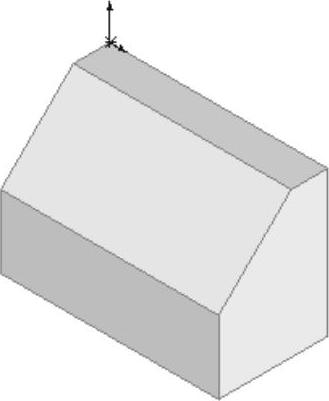

图3-95 倒角的图形

2.距离-距离

“距离-距离”倒角是指通过设置倒角两侧距离的长度，或者通过“相等距离”复选框指定一个距离值进行倒角的方式。

下面介绍“距离-距离”倒角的操作步骤。

【操作步骤】

1）执行倒角命令。执行“插入”→“特征”→“倒角”菜单命令，此时系统弹出“倒角”属性管理器。

2）设置属性管理器。在“边线和面或者顶点”一栏中选择如图3-93所示中的边线1；选择“距离-距离”复选框；在“距离1”一栏中输入值10；在“距离2”一栏中输入值20，其他设置如图3-96所示。

3）确认倒角特征。单击“倒角”属性管理器中的“确定”按钮，倒角的图形如图3-97所示。

如果选择“相等距离”复选框，则倒角两边的距离相等，并且在“倒角”属性管理器中只需输入一个距离值，如图3-98所示。(www.daowen.com)

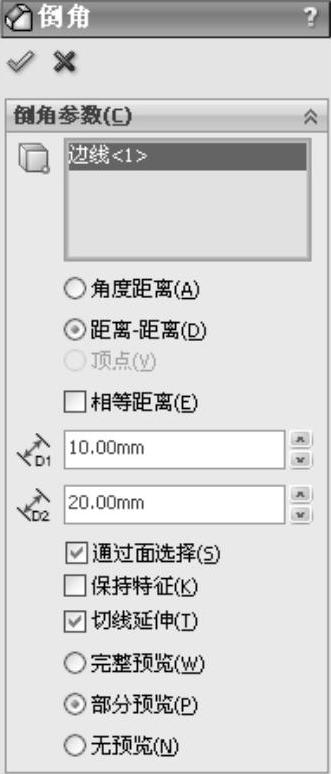

图3-96 “倒角”属性管理器

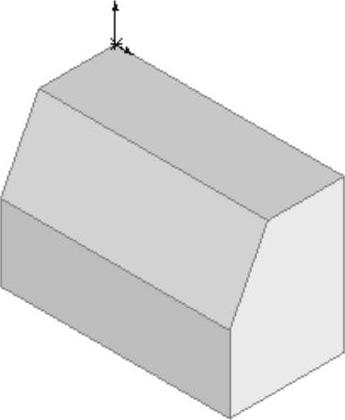

图3-97 倒角的图形

图3-99所示为按照图3-98所示的“倒角”属性管理器进行设置的倒角图形。

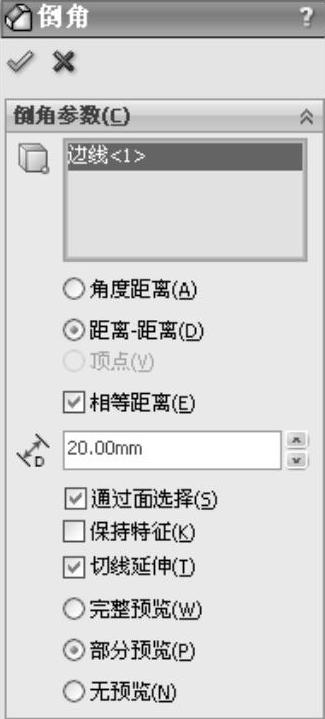

图3-98 “倒角”属性管理器

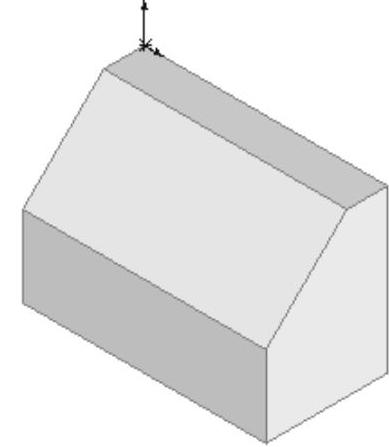

图3-99 倒角图形

3.顶点

“顶点”倒角是指通过设置每侧的3个距离值，或者通过“相等距离”复选框指定一个距离值进行倒角的方式。

下面介绍“顶点”倒角的操作步骤。

【操作步骤】

1）执行倒角命令。执行“插入”→“特征”→“倒角”菜单命令，此时系统弹出“倒角”属性管理器。

2）设置属性管理器。在“边线和面或者顶点”一栏中选择如图3-93所示中的顶点A；选择“顶点”复选框；在“距离1”一栏中输入值10；在“距离2”一栏中输入值20；在“距离3”一栏中输入值30，其他设置如图3-100所示。

3）确认倒角特征。单击“倒角”属性管理器中的“确定”按钮，倒角的图形如图3-101所示。

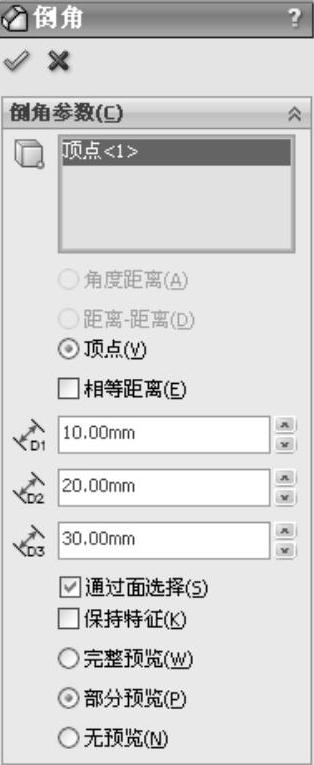

图3-100 “倒角”属性管理器

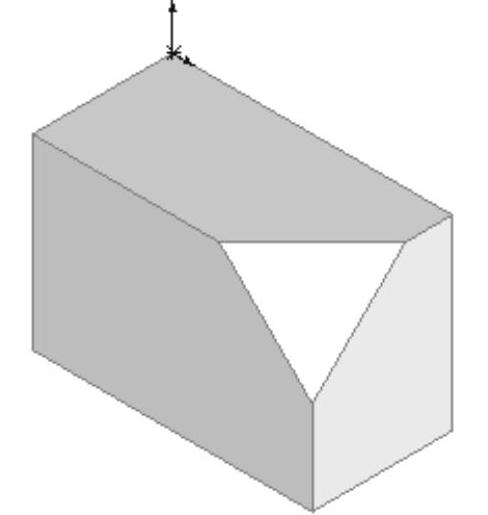

图3-101 倒角的图形

如果选择“相等距离”复选框，则倒角两边的距离相等，并且在“倒角”属性管理器中只需输入一个距离值，如图3-102所示。图3-103所示为按照图3-102所示“倒角”属性管理器进行设置的倒角图形。

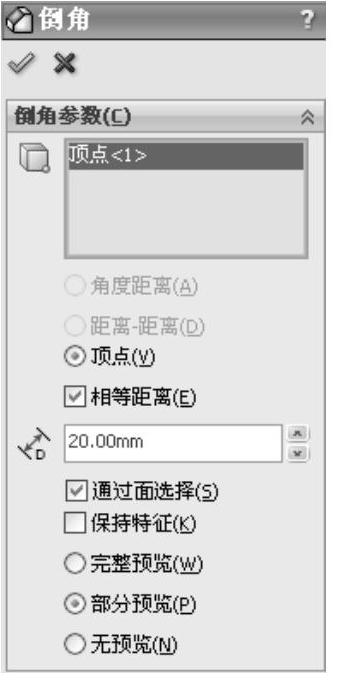

图3-102 “倒角”属性管理器

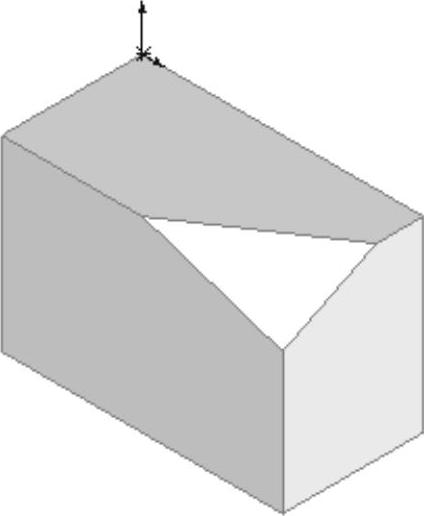

图3-103 倒角图形
