【摘要】：本实例的多媒体演示参见配套光盘中的\\动画演示\第3章\3.2.5铆钉.avi。图3-72 放样的图形本例创建的铆钉如图3-73所示。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“前导视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“中心线”按钮和“直线”按钮，绘制如图3-75所示的草图并标注尺寸。
本实例的多媒体演示参见配套光盘中的\\动画演示\第3章\3.2.5铆钉.avi。
图3-71 “放样”属性管理器

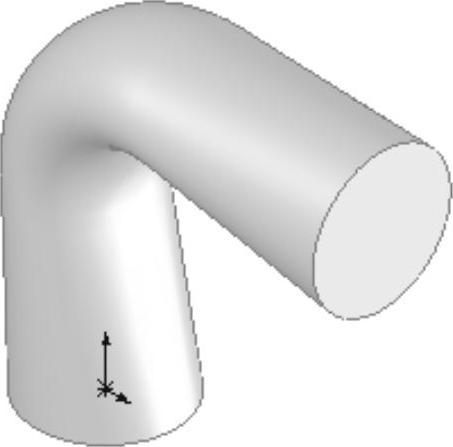

图3-72 放样的图形
本例创建的铆钉如图3-73所示。
思路分析
首先绘制草图，然后通过旋转创建铆钉。绘制铆钉的流程图如图3-74所示。

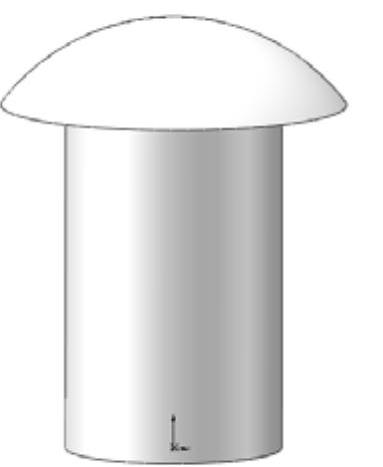

图3-73 铆钉

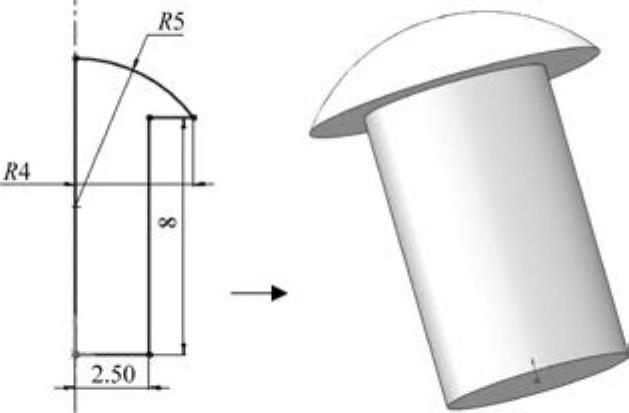

图3-74 绘制铆钉的流程图(www.daowen.com)
绘制步骤
新建文件。启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮
，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮
，然后单击“确定”按钮，新建一个零件文件。
设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“前导视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“中心线”按钮
和“直线”按钮
，绘制如图3-75所示的草图并标注尺寸。
旋转实体。执行“插入”→“凸台/基体”→“旋转”菜单命令，或者单击“特征”工具栏中的“旋转凸台/基体”按钮
，弹出如图3-76所示的“旋转”属性管理器。设置旋转类型为“给定深度”，输入旋转角度为360°，其他采用默认设置，单击“确定”按钮
，旋转实体如图3-77所示。

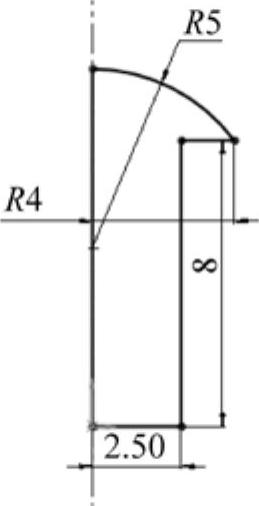

图3-75 绘制草图

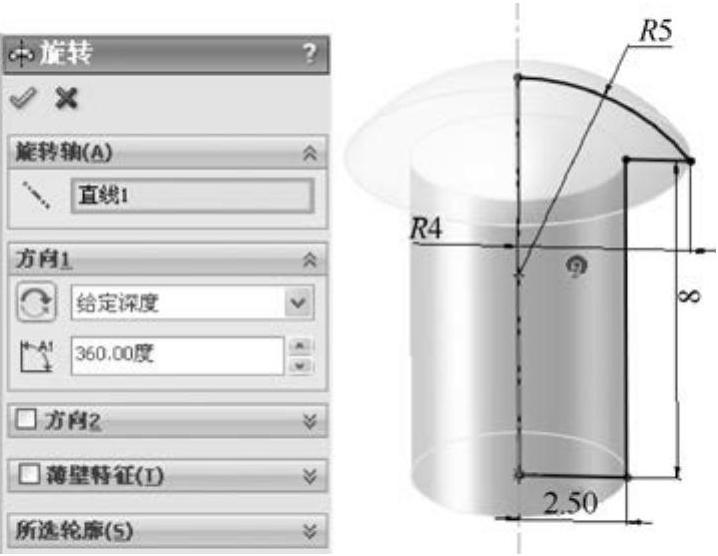

图3-76 “旋转”属性管理器

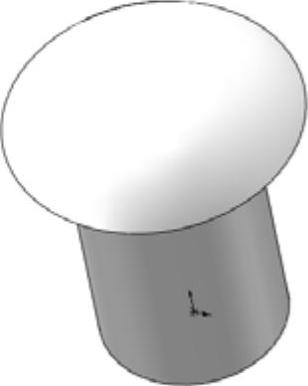

图3-77 旋转实体
