放样特征是通过两个或者多个轮廓按一定顺序过渡生成实体特征。放样可以是基体、凸台、切除或曲面。

生成放样特征时，可以使用两个或多个轮廓生成放样，仅第一个或最后一个轮廓可以是点，也可以这两个轮廓均为点。对于实体放样，第一个和最后一个轮廓必须是由分割线生成的模型面或面，或者是平面轮廓或曲面。

放样特征与扫描特征不同的是，放样特征不需要有路径，就可以生成实体。

放样特征遵循以下规则：

1）创建放样特征至少需要两个以上的轮廓。放样时，对应的点不同，产生的效果也不同。如果要创建实体特征，轮廓必须是闭合的。

2）创建放样特征时，引导线可有可无。需要引导线时，引导线必须与轮廓接触。加入引导线的目的是为了控制轮廓根据引导线的变化，有效地控制模型的外形。

放样特征包括两个基本参数，分别是轮廓与引导线。下面介绍引导线放样方式。

【操作步骤】

1）设置基准面。在左侧的“FeatureManager设计树”中选择“上视基准面”作为绘制图形的基准面。

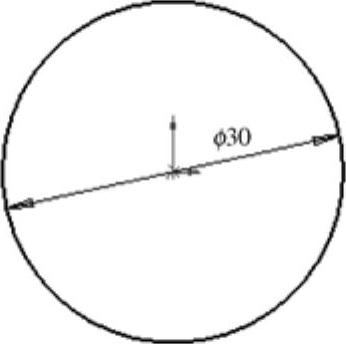

2）绘制草图。执行“工具”→“草图绘制实体”→“圆”菜单命令，以原点为圆心绘制一个直径为30.00mm的圆，如图3-64所示，然后退出草图绘制状态。

3）设置视图方向。单击“标准视图”工具栏中的“等轴测”按钮，将视图以等轴测方向显示。

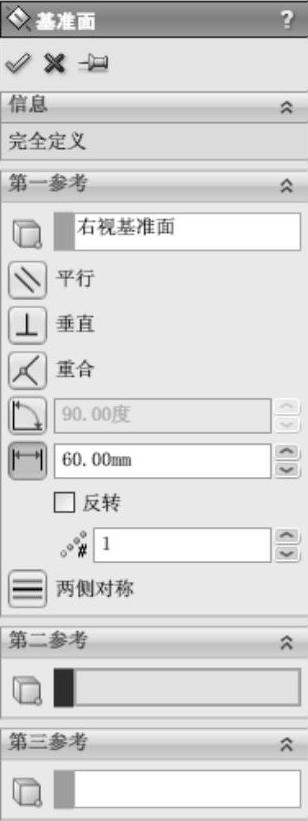

4）添加基准面。在左侧的“FeatureManager设计树”中选择“右视基准面”，然后执行“插入”→“参考几何体”→“基准面”菜单命令，此时系统弹出如图3-65所示的“基准面”属性管理器。在“等距距离”一栏中输入60.00mm，单击“基准面”属性管理器中的“确定”按钮，添加一个新的基准面。添加的基准面如图3-66所示。

图3-64 绘制的草图

图3-65 “基准面”属性管理器

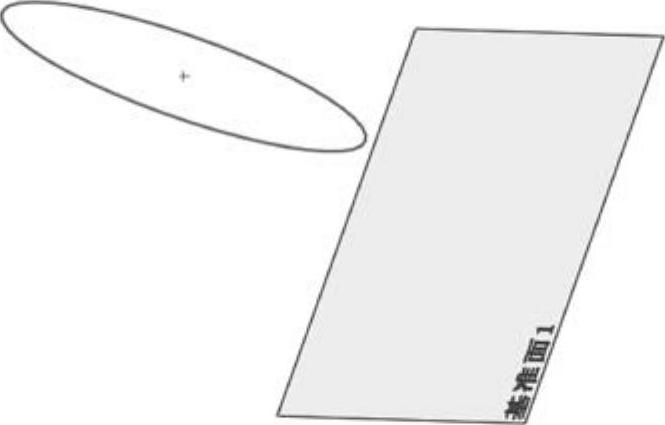

图3-66 添加的基准面(www.daowen.com)

5）设置基准面。单击上一步添加的基准面，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。

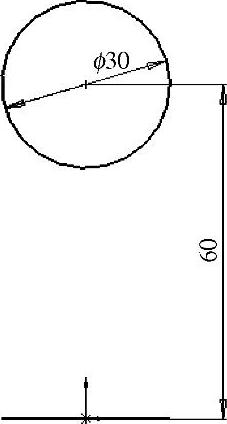

6）绘制草图。执行“工具”→“草图绘制实体”→“圆”菜单命令，在原点的正上方绘制一个直径为30.00mm的圆，并标注尺寸，如图3-67所示，然后退出草图绘制状态。

7）设置基准面。在左侧的“FeatureManager设计树”中选择“前视基准面”作为绘制图形的基准面。

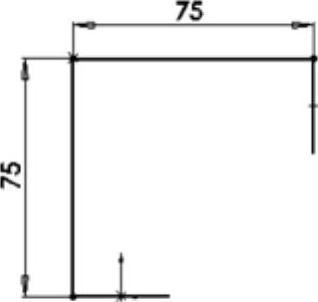

8）绘制草图。执行“工具”→“草图绘制实体”→“直线”菜单命令，绘制如图3-68所示的直线，并标注尺寸。

图3-67 绘制的草图

图3-68 绘制的草图

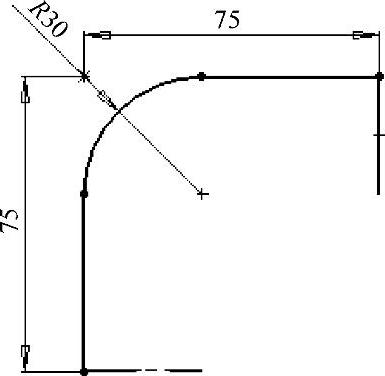

9）圆角草图。执行“工具”→“草图工具”→“圆角”菜单命令，在两直线的交点处创建半径为30.00mm的圆角，如图3-69所示，然后退出草图绘制状态。

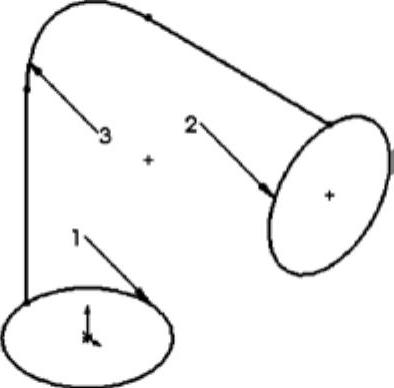

10）设置视图方向。单击“标准视图”工具栏中的“等轴测”按钮，将视图以等轴测方向显示，结果如图3-70所示。

图3-69 绘制的草图

图3-70 等轴测视图

11）执行放样命令。执行“插入”→“凸台/基体”→“放样”菜单命令，或者单击“特征”工具栏中的“放样凸台/基准”按钮，执行放样命令。

12）设置属性管理器。此时系统弹出如图3-71所示的“放样”属性管理器。在“轮廓”一栏中依次选择图3-70所示中的圆1和圆2；在“引导线”一栏中选择图3-70所示中的草图3，按照图3-71所示进行设置。

13）确认放样特征。单击“放样”属性管理器中的“确定”按钮，放样的图形如图3-72所示。
