扫描特征生成基体、凸台与曲面的规则及参数

时间:2023-06-23 理论教育 版权反馈
【摘要】:扫描特征是指通过沿着一条路径移动轮廓或者截面来生成基体、凸台与曲面。扫描特征遵循以下规则:1)对于基体或者凸台扫描特征,扫描轮廓必须是闭环的;对于曲面,扫描轮廓可以是闭环的,也可以是开环的。扫描特征包括3个基本参数,分别是扫描轮廓、扫描路径与引导线。7)执行扫描命令。此时系统弹出如图3-62所示的“扫描”属性管理器。9)确认扫描特征。图3-62 “扫描”属性管理器图3-62 “扫描”属性管理器图3-63 葫芦图3-63 葫芦

扫描特征生成基体、凸台与曲面的规则及参数

扫描特征是指通过沿着一条路径移动轮廓或者截面来生成基体、凸台与曲面。扫描特征遵循以下规则:

1)对于基体或者凸台扫描特征,扫描轮廓必须是闭环的;对于曲面,扫描轮廓可以是闭环的,也可以是开环的。

2)路径可以为开环或闭环。

3)路径可以是一张草图、一条曲线或者一组模型边线中包含的一组草图曲线。

4)路径的起点必须位于轮廓的基准面上。

扫描特征包括3个基本参数,分别是扫描轮廓、扫描路径与引导线。其中,扫描轮廓与扫描路径是必需的参数。

扫描方式通常有不带引导线的扫描方式、带引导线的扫描方式与薄壁特征的扫描方式。下面介绍带引导线扫描的操作步骤。

【操作步骤】

1)设置基准面。在左侧的“FeatureManager设计树”中选择“前视基准面”作为绘制图形的基准面。

2)绘制路径草图。执行“工具”→“草图绘制实体”→“直线”菜单命令,以原点为起点绘制一条长度为90.00mm的竖直中心线,如图3-59所示,然后退出草图绘制状态。

3)设置基准面。在左侧的“FeatureManager设计树”中选择“前视基准面”作为绘制图形的基准面。

4)绘制引导线草图。执行“工具”→“草图绘制实体”→“样条曲线”菜单命令,绘制如图3-60所示的图形并标注尺寸,然后退出草图绘制状态。

5)设置基准面。在左侧的“FeatureManager设计树”中选择“上视基准面”作为绘制图形的基准面。

6)绘制轮廓草图。执行“工具”→“草图绘制实体”→“圆”菜单命令,以原点为圆心绘制一个直径为40.00mm的圆,如图3-61所示,然后退出草图绘制状态。(www.daowen.com)


图3-59 绘制路径草图

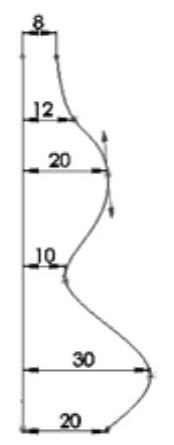

图3-60 绘制引导线草图


图3-61 绘制轮廓草图

7)执行扫描命令。执行“插入”→“凸台/基体”→“扫描”菜单命令,或者单击“特征”工具栏中的“扫描”按钮978-7-111-38504-2-Part01-476.jpg,执行扫描命令。

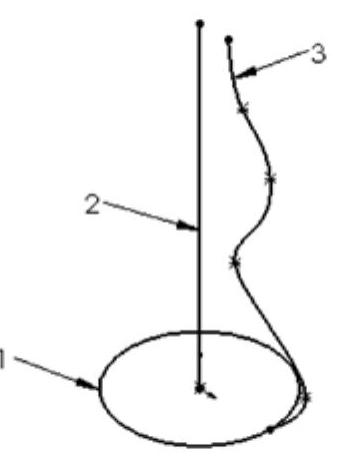

8)设置属性管理器。此时系统弹出如图3-62所示的“扫描”属性管理器。在“轮廓”一栏中选择图3-61所示中的圆1;在“路径”一栏中选择图3-61所示的直线2;在“引导线”一栏中选择图3-61所示中的样条曲线3,按照图示进行设置。

9)确认扫描特征。单击“扫描”属性管理器中的“确定”按钮978-7-111-38504-2-Part01-477.jpg,扫描特征完毕,结果如图3-63所示。

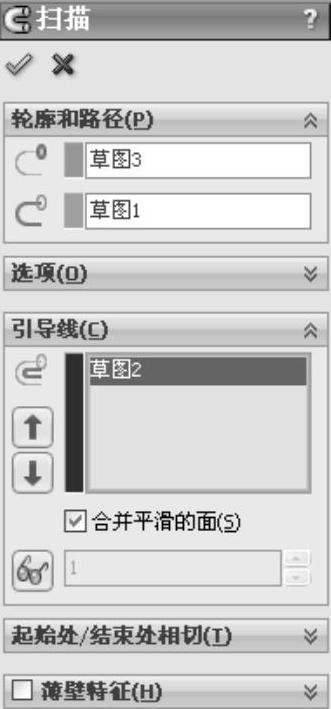

图3-62 “扫描”属性管理器

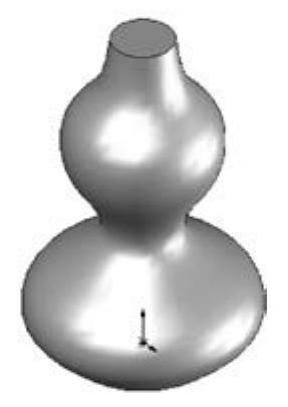

图3-63 葫芦
