基准轴通常在草图几何体或者圆周阵列中使用。每一个圆柱和圆锥面都有一条轴线。临时轴是由模型中的圆锥和圆柱隐含生成的，可以选择菜单栏中的“视图”→“临时轴”命令来隐藏或显示所有临时轴。

创建基准面有5种方式，分别是：一直线/边线/轴方式、两平面方式、两点/顶点方式、圆柱/圆锥面方式与点和面/基准面方式。下面详细介绍各种创建基准轴的方式。

1.一直线/边线/轴方式

选择草图中的直线、实体的边线或者轴，创建所选对象所在的轴线。

【操作步骤】

1）执行基准轴命令。执行“插入”→“参考几何体”→“基准轴”菜单命令，或者单击“参考几何体”工具栏中的“基准轴”按钮，此时系统弹出如图3-18所示的“基准轴”属性管理器。

2）设置属性管理器。单击“一直线/边线/轴”按钮，设置基准轴的创建方式为一直线/边线/轴方式。在“参考实体”一栏中选择如图3-19所示中的边线1。

3）确认添加的基准轴。单击“基准轴”属性管理器中的“确定”按钮，创建边线1所在的轴线，结果如图3-20所示。

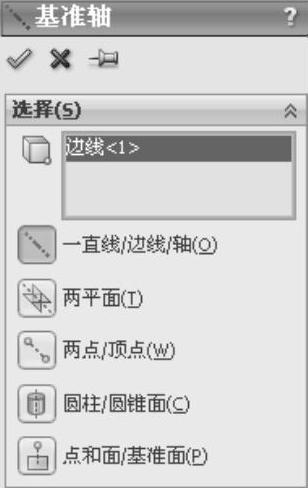

图3-18 “基准轴”属性管理器

图3-19 拉伸的图形

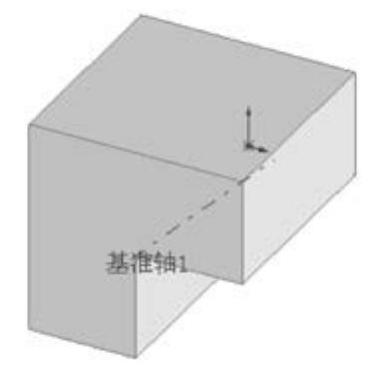

图3-20 创建基准轴的图形

2.两平面方式

两平面方式将所选两平面的交线作为基准轴。

【操作步骤】

1）执行基准轴命令。执行“插入”→“参考几何体”→“基准轴”菜单命令，或者单击“参考几何体”工具栏中的“基准轴”按钮，此时系统弹出如图3-21所示的“基准轴”属性管理器。

2）设置属性管理器。单击“两平面”按钮，设置基准轴的创建方式为两平面方式。在“参考实体”一栏中选择如图3-22所示中的面1和面2。

3）确认添加的基准轴。单击“基准轴”属性管理器中的“确定”按钮，以两平面的交线创建一个基准轴，结果如图3-23所示。

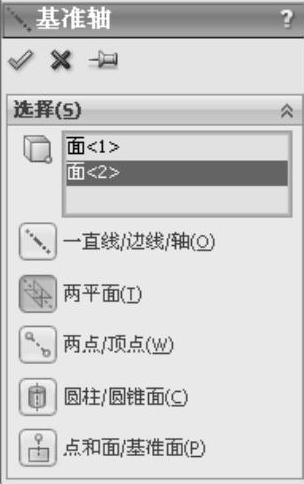

图3-21 “基准轴”属性管理器

图3-22 拉伸的图形

图3-23 创建基准轴的图形

3.两点/顶点方式

两点/顶点方式将两个点或者两个顶点的连线作为基准轴。

【操作步骤】

1）执行基准轴命令。执行“插入”→“参考几何体”→“基准轴”菜单命令，或者单击“参考几何体”工具栏中的“基准轴”按钮，此时系统弹出如图3-24所示的“基准轴”属性管理器。

2）设置属性管理器。单击“两点/顶点”按钮，设置基准轴的创建方式为两点/顶点方式。在“参考实体”一栏中选择如图3-25所示的顶点1和顶点2。

3）确认添加的基准轴。单击“基准轴”属性管理器中的“确定”按钮，以两顶点的交线创建一个基准轴，结果如图3-26所示。(www.daowen.com)

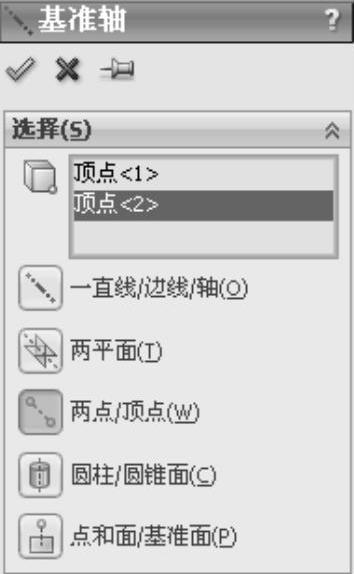

图3-24 “基准轴”属性管理器

图3-25 拉伸的图形

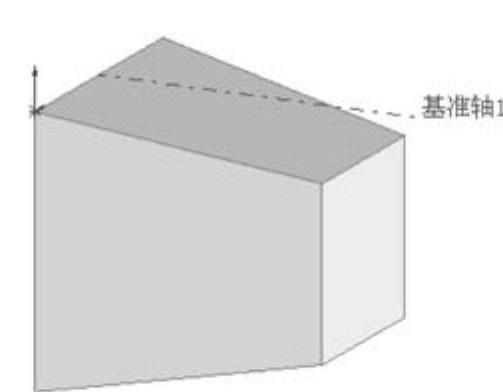

图3-26 创建基准轴的图形

4.圆柱/圆锥面方式

圆柱/圆锥面方式将圆柱面或者圆锥面的临时轴作为基准轴。

【操作步骤】

1）执行基准轴命令。执行“插入”→“参考几何体”→“基准轴”菜单命令，或者单击“参考几何体”工具栏中的“基准轴”按钮，此时系统弹出如图3-27所示的“基准轴”属性管理器。

2）设置属性管理器。单击“圆柱/圆锥面”按钮，设置基准轴的创建方式为圆柱/圆锥面方式。在“参考实体”一栏中选择如图3-28所示圆柱体的表面。

3）确认添加的基准轴。单击“基准轴”属性管理器中的“确定”按钮，将圆柱体的临时轴作为基准轴，结果如图3-29所示。

图3-27 “基准轴”属性管理器

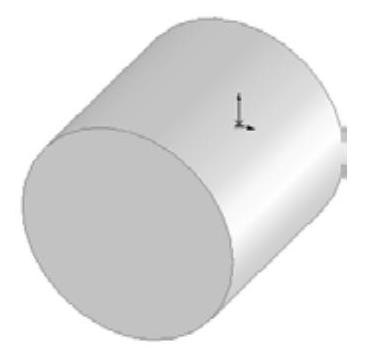

图3-28 拉伸的图形

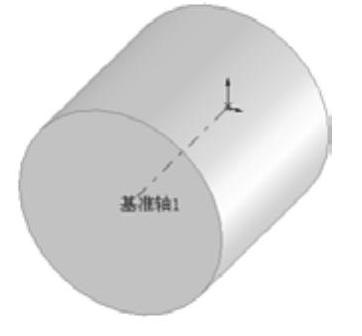

图3-29 创建基准轴的图形

5.点和面/基准面方式

选择一曲面或者基准面以及顶点、点或者中点，创建一个通过所选点并且垂直于所选面的基准轴。

【操作步骤】

1）执行基准轴命令。执行“插入”→“参考几何体”→“基准轴”菜单命令，或者单击“参考几何体”工具栏中的“基准轴”按钮，此时系统弹出如图3-30所示的“基准轴”属性管理器。

2）设置属性管理器。单击“点和面/基准面”按钮，设置基准轴的创建方式为点和面/基准面方式。在“参考实体”一栏中选择如图3-31所示中面1和边线2的中点。

3）确认添加的基准轴。单击“基准轴”属性管理器中的“确定”按钮，创建一个通过边线2的中点且垂直于面1的基准轴。

4）确认添加的基准轴。单击“标准视图”工具栏中的“旋转视图”按钮，将视图以合适的方向显示，结果如图3-32所示。

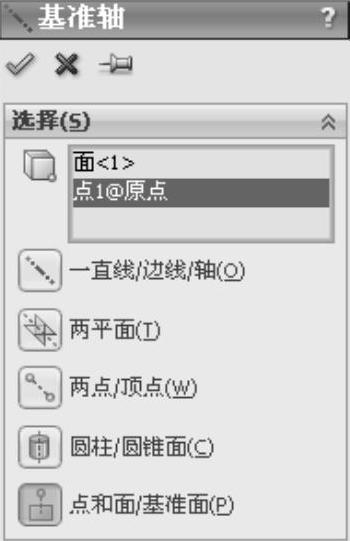

图3-30 “基准轴”属性管理器

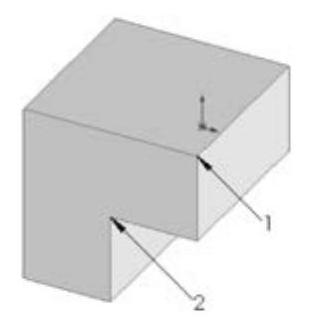

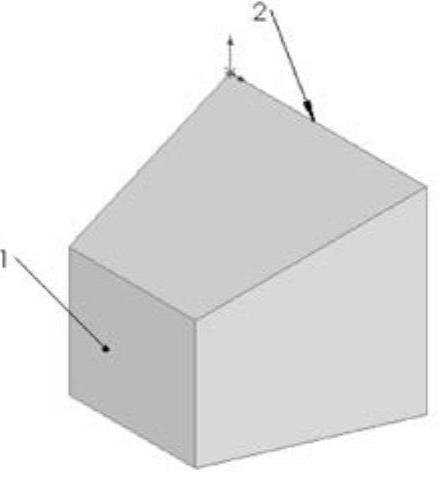

图3-31 拉伸的图形

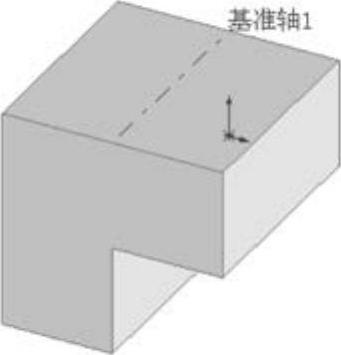

图3-32 创建基准轴的图形
