本实例的多媒体演示参见配套光盘中的\\动画演示\第2章\2.7拨叉草图.avi。

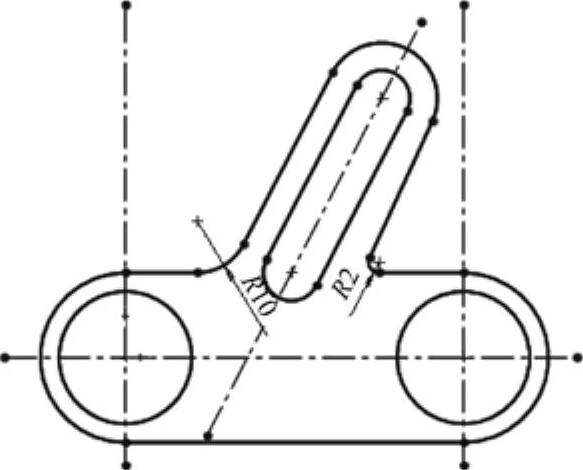

本例绘制的拨叉草图如图2-117所示。

图2-117 拨叉草图

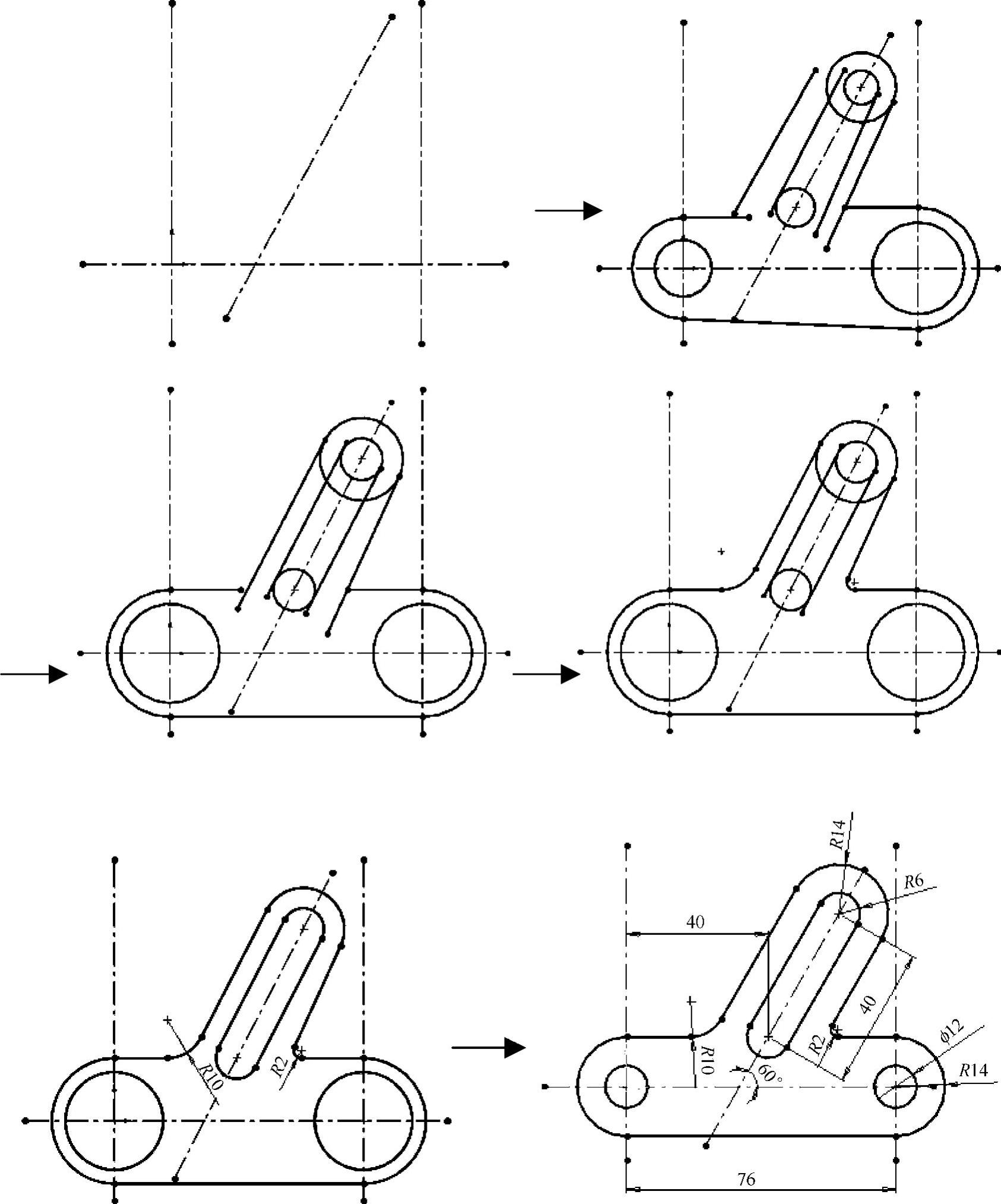

首先绘制构造线，构建大概轮廓，然后对其进行修剪和倒圆角操作，最后标注图形尺寸，完成草图的绘制。绘制拨叉草图的流程图如图2-118所示。

图2-118 绘制拨叉草图的流程图

绘制步骤

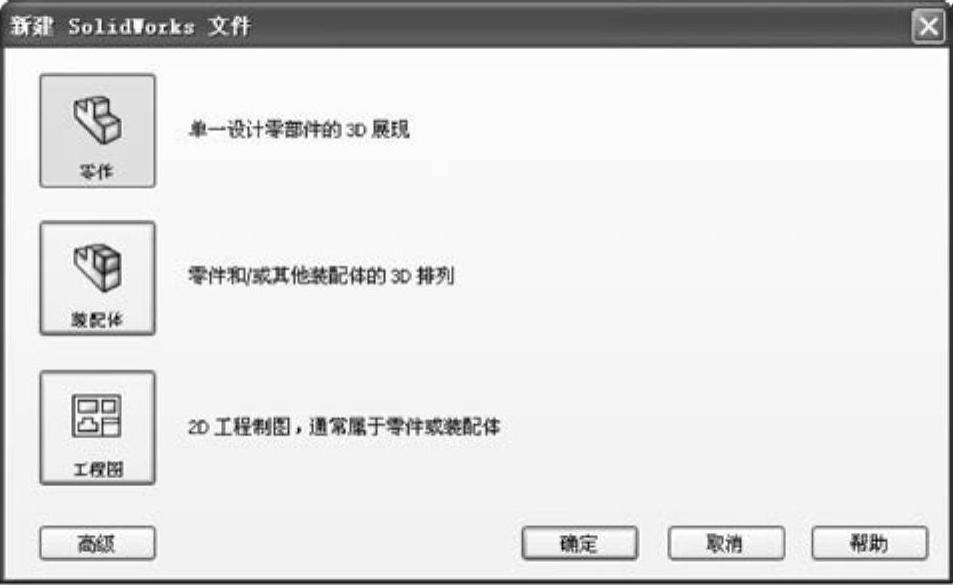

新建文件。启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，在弹出的如图2-119所示的“新建SolidWorks文件”对话框中，单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

图2-119 “新建SolidWorks文件”对话框

创建草图。

在左侧的“FeatureManager设计树”中选择“前视基准面”作为绘图基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

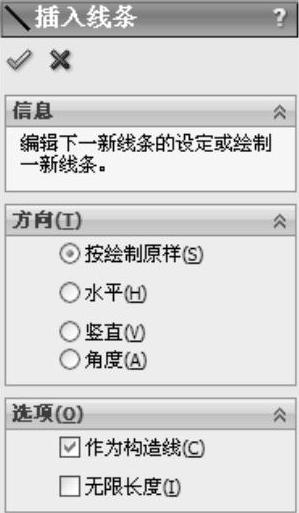

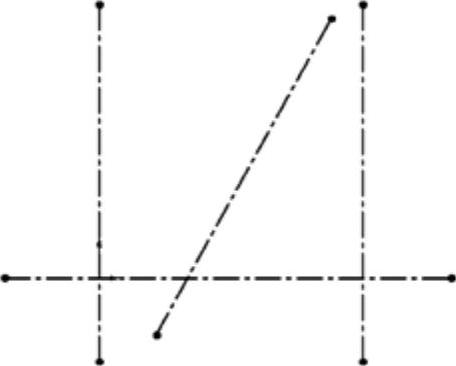

单击“草图”工具栏中的“中心线”按钮，弹出“插入线条”属性管理器，如图2-120所示。单击“确定”按钮，绘制的中心线如图2-121所示。

图2-120 “插入线条”属性管理器

图2-121 绘制的中心线

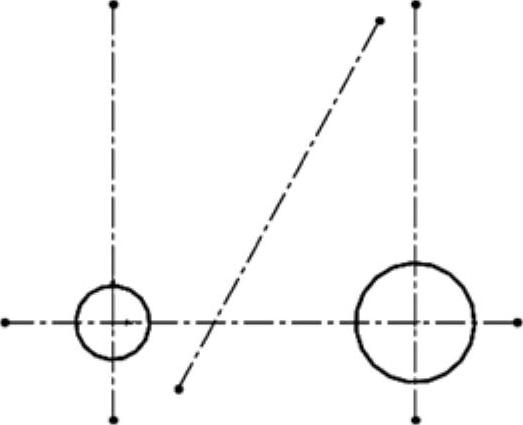

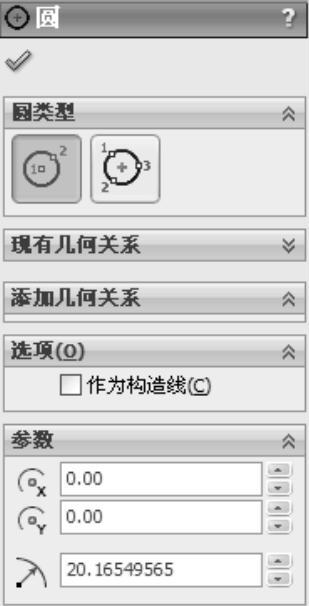

单击“草图”工具栏中的“圆”按钮，弹出如图2-122所示的“圆”属性管理器。分别捕捉两竖直直线和水平直线的交点为圆心（此时鼠标变成），单击“确定”按钮，绘制圆，如图2-123所示。

图2-122 “圆”属性管理器

图2-123 绘制圆

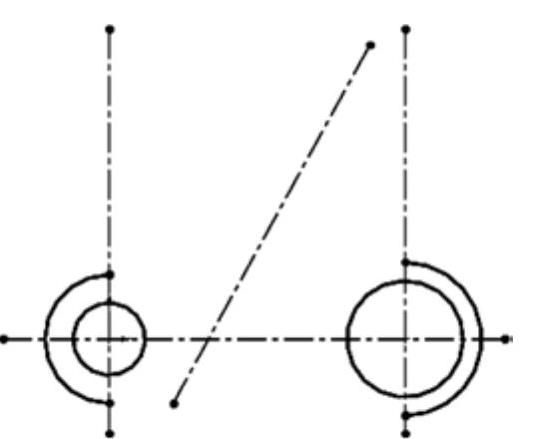

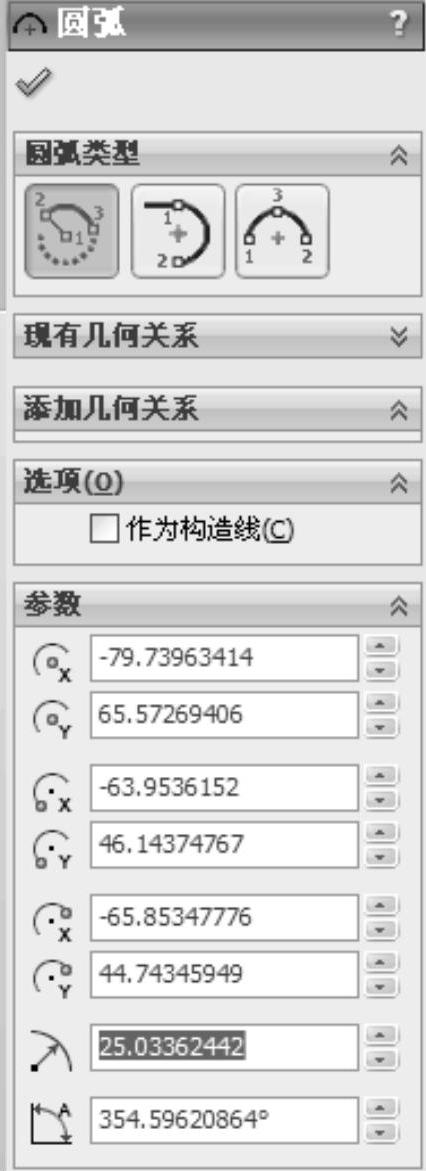

单击“草图”工具栏中的“圆心/起/终点画弧”按钮，弹出如图2-124所示的“圆弧”属性管理器，分别以上一步绘制圆的圆心绘制两圆弧，单击“确定”按钮，结果如图2-125所示。

图2-124 “圆弧”属性管理器

图2-125 绘制圆弧

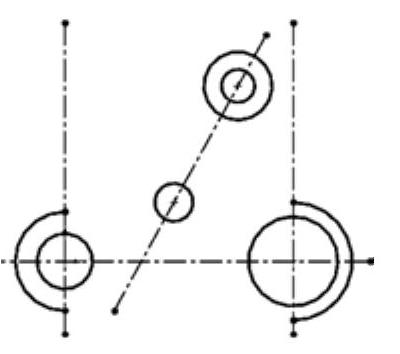

单击“草图”工具栏中的“圆”按钮，弹出“圆”属性管理器。分别在斜中心线上绘制3个圆，单击“确定”按钮，如图2-126所示。

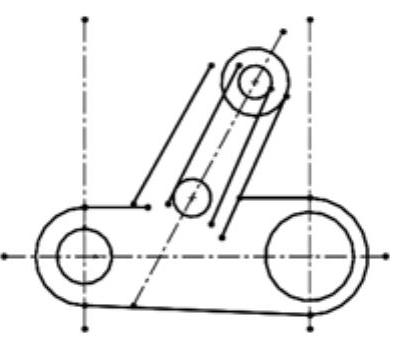

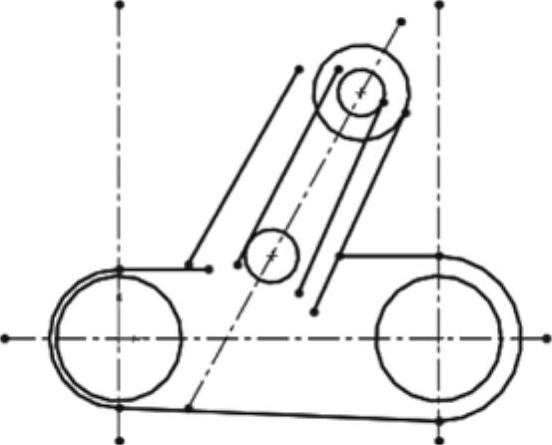

单击“草图”工具栏中的“直线”按钮，弹出“插入线条”属性管理器，绘制直线，如图2-127所示。

图2-126 绘制圆

图2-127 绘制直线

添加约束。(www.daowen.com)

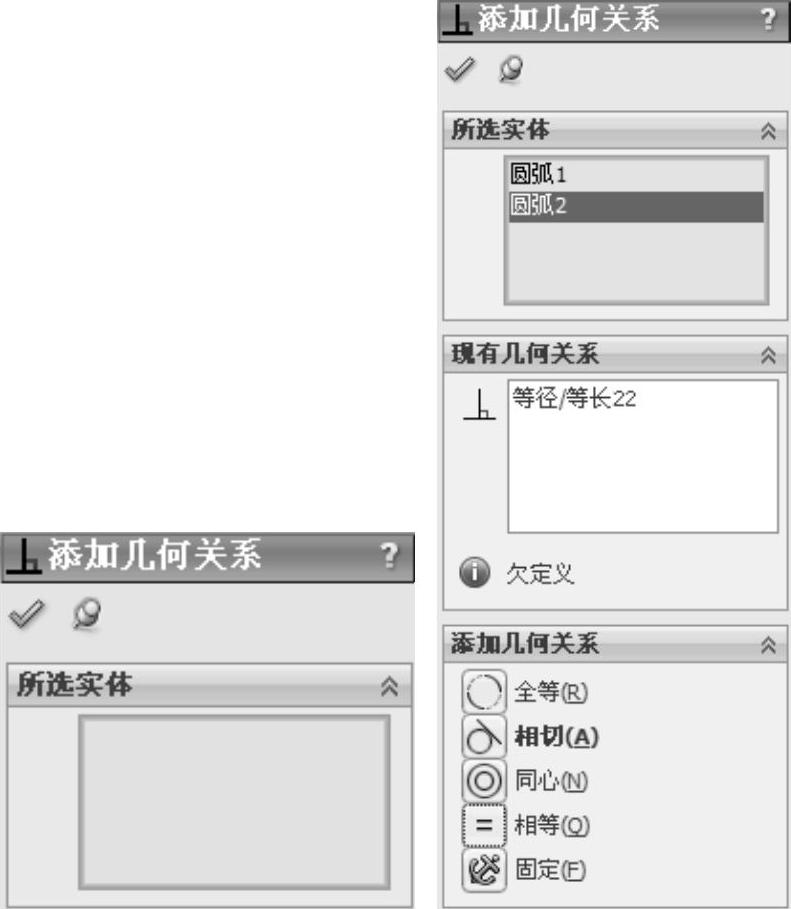

单击“草图”工具栏中的“添加几何关系”按钮，弹出“添加几何关系”属性管理器，如图2-128所示。选择图2-123中的两个圆，在“添加几何关系”属性管理器中选择“相等”按钮，使两圆相等，如图2-129所示。

图2-128 “添加几何关系”属性管理器

图2-129 添加相等约束1

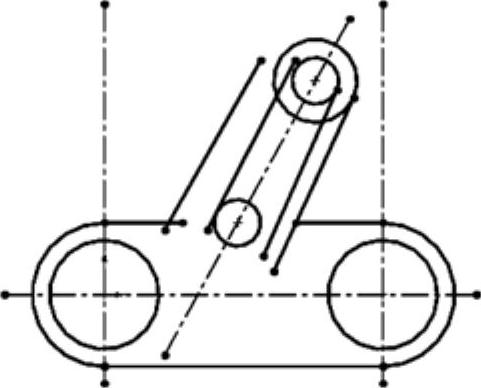

步骤同上，分别使两圆弧和两小圆相等，结果如图2-130所示。

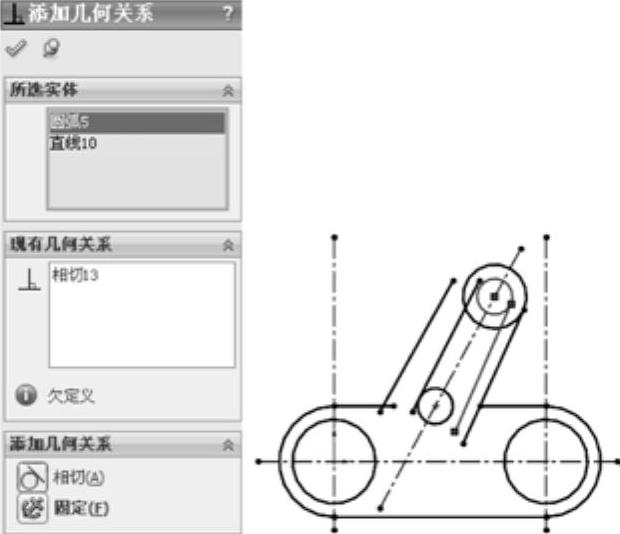

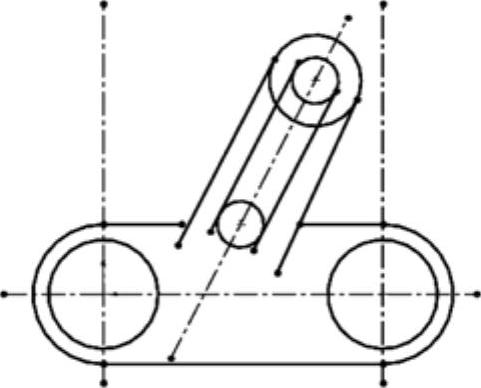

选择小圆和直线，在“添加几何关系”属性管理器中选择“相切”按钮，使小圆和直线相切，如图2-131所示。

图2-130 添加相等约束2

图2-131 添加相切约束

重复上述步骤，分别使直线和圆相切。

选择4条斜直线，在“添加几何关系”属性管理器中选择“平行”按钮，结果如图2-132所示。

编辑草图。

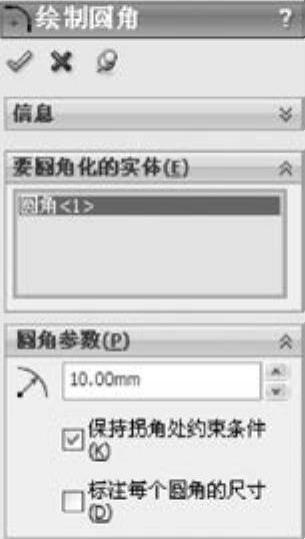

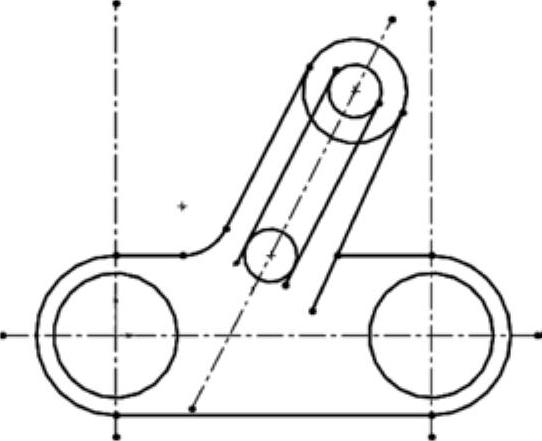

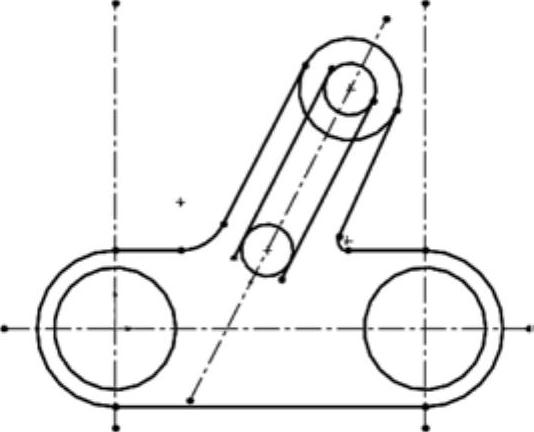

单击“草图”工具栏中的“绘制圆角”按钮，弹出如图2-133所示的“绘制圆角”属性管理器，输入圆角半径为10.00mm，选择视图中左边的两条直线，单击“确定”按钮，结果如图2-134所示。

图2-132 添加平行约束

图2-133 “绘制圆角”属性管理器

图2-134 绘制圆角1

重复“绘制圆角”命令，在右侧创建半径为2.00mm的圆角，结果如图2-135所示。

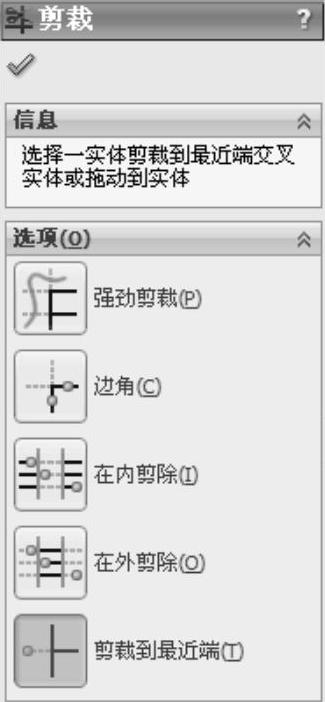

单击“草图”工具栏中的“剪裁实体”按钮，弹出如图2-136所示的“剪裁”属性管理器，选择“剪裁到最近端”选项，剪裁多余的线段，单击“确定”按钮，结果如图2-137所示。

图2-135 绘制圆角2

图2-136 “剪裁”属性管理器

标注尺寸。

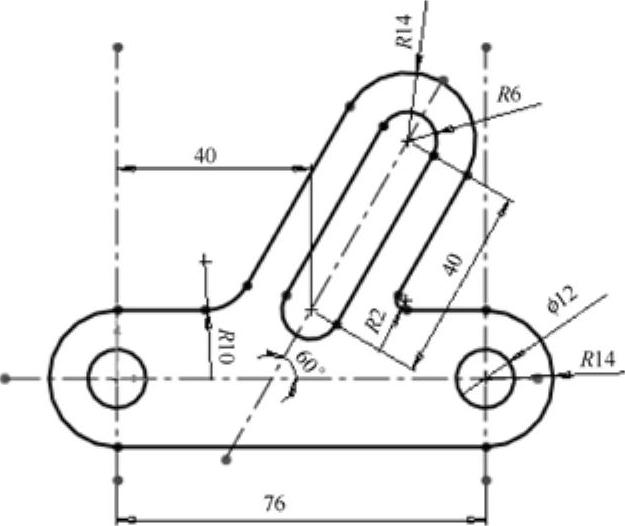

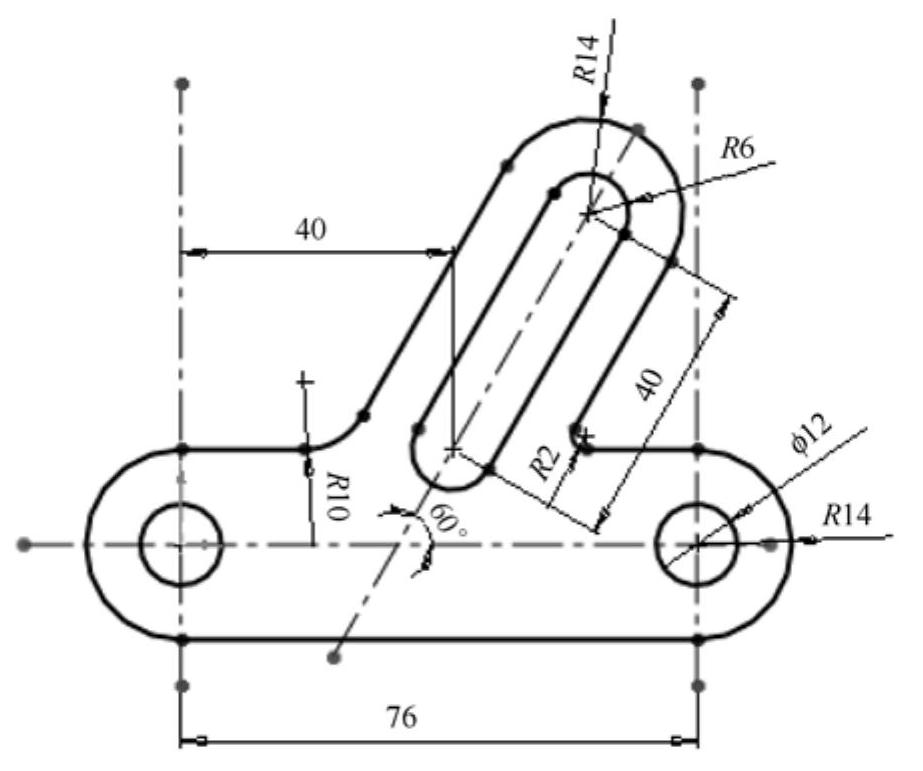

单击“草图”工具栏中的“智能尺寸”按钮，选择两竖直中心线，在弹出的“修改”对话框中修改尺寸为76.00mm。同理，标注其他尺寸，结果如图2-138所示。

图2-137 裁剪图形

图2-138 标注尺寸
