与其他CAD/CAM软件不同的是，SolidWorks在视图中不直接显示草图实体的几何关系，这样虽然简化了视图的复杂度，但是用户可以很方便地查看实体的几何关系。

SolidWorks提供了两种显示几何关系的方法：一种为利用实体的属性管理器显示几何关系；另一种为利用“显示/删除几何关系”属性管理器显示几何关系。

1.利用实体的属性管理器显示几何关系

双击要查看的项目实体，视图中就会出现该项目实体的几何关系图标，并且会在系统弹出的属性管理器中的“现有几何关系”一栏中显示现有几何关系。图2-114a所示为显示几何关系前的图形，图2-114b所示为显示几何关系后的图形。双击图2-114a所示的直线1后，“线条属性”属性管理器如图2-115所示，在“现有几何关系”一栏中显示直线1所有的几何关系。

2.利用“显示/删除几何关系”属性管理器显示几何关系

在草图编辑状态下，选择菜单栏中的“工具”→“几何关系”→“显示/删除”命令，或者单击“尺寸/几何关系”工具栏上的“显示/删除几何关系”图标按钮，此时系统弹出“显示/删除几何关系”属性管理器。如果没有选择某一草图实体，则会显示所有草图实体的几何关系；如果执行命令前选择了某一草图实体，则只显示该实体的几何关系。(www.daowen.com)

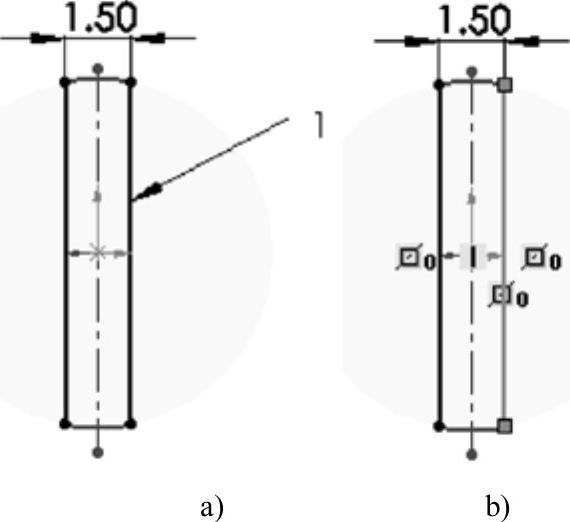

图2-114 显示几何关系前后的图形

a）显示几何关系前的图形 b）显示几何关系后的图形

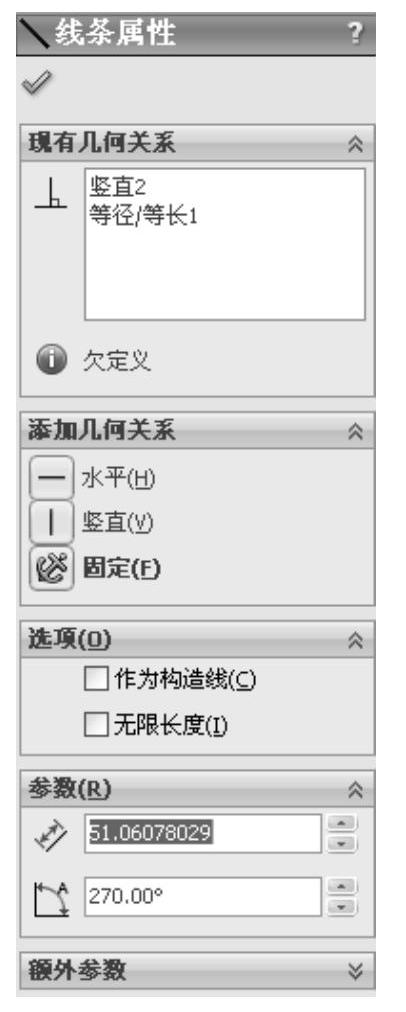

图2-115 “线条属性”属性管理器
