当绘制的草图有多种几何关系时，系统无法自行判断，需要设计者手动添加几何关系。手动添加几何关系是设计者根据设计需要和经验添加的最佳几何关系。“添加几何关系”属性管理器如图2-112所示。

下面以图2-113所示为例，说明手动添加几何关系的操作步骤。图2-113a所示为添加几何关系前的图形；图2-113b所示为添加几何关系后的图形。

图2-112 “添加几何关系”属性管理器

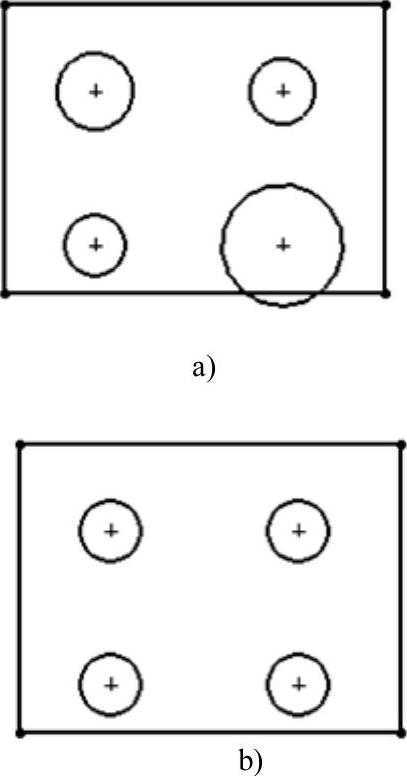

图2-113 添加几何关系前后的图形

a）添加几何关系前的图形 b）添加几何关系后的图形

【操作步骤】(www.daowen.com)

1）执行命令。在草图编辑状态下，选择菜单栏中的“工具”→“几何关系”→“添加”命令，或者单击“尺寸/几何关系”工具栏上的“添加几何关系”图标按钮。

2）选择添加几何关系的实体。此时系统弹出“添加几何关系”属性管理器，用鼠标选择如图2-113a中的4个圆，此时所选的圆弧出现在“添加几何关系”属性管理器中的“所选实体”一栏中，并且在“添加几何关系”一栏中出现所有可能的几何关系，如图2-112所示。

3）选择添加的几何关系。用鼠标单击“添加几何关系”一栏中的“相等”图标按钮，将4个圆限制为等直径的几何关系。

4）确认添加的几何关系。单击“添加几何关系”属性管理器中的“确定”按钮，几何关系添加完毕，结果如图2-113b所示。

注意

添加几何关系时，必须有一个实体为草图实体，其他项目实体可以是外草图实体、边线、面、顶点、原点、基准面或基准轴等。
