尺寸标注类型优化方案

SolidWorks提供了3种进入尺寸标注的方法,下面分别对其进行介绍。

【执行方式】

菜单方式:选择菜单栏中的“工具”→“标注尺寸”→“智能尺寸”命令。


快捷菜单方式:在草图绘制方式下单击鼠标右键,在弹出的系统菜单中选择“智能尺寸”选项。

进入尺寸标注模式下,光标将变为978-7-111-38504-2-Part01-268.jpg。退出尺寸标注模式的方法有3种,第一种是按<Esc>键;第二种是再次单击“草图”工具栏上的“智能尺寸”图标按钮978-7-111-38504-2-Part01-269.jpg;第三种是单击右键快捷菜单中的“选择”选项。

在SolidWorks中主要有以下几种标注类型:线性尺寸标注、角度尺寸标注、圆弧尺寸标注与圆尺寸标注等。

1.线性尺寸标注

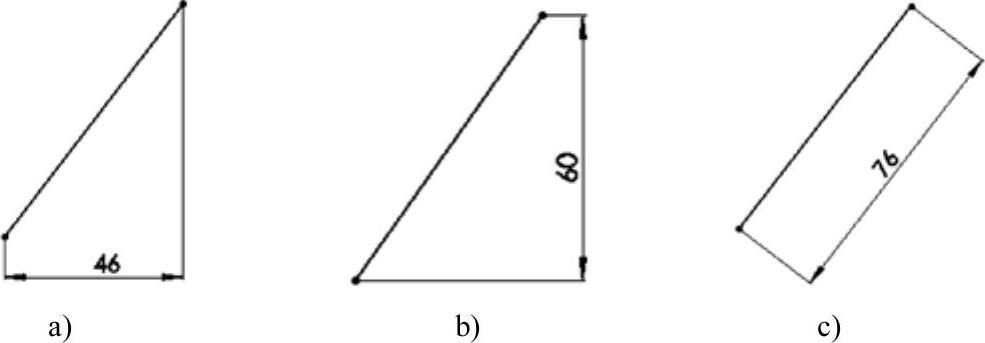

线性尺寸标注不仅仅是指标注直线段的距离,还包括点与点之间、点与线段之间的距离。标注直线长度尺寸时,根据光标所在的位置,可以标注不同的尺寸形式,有水平形式、垂直形式与平行形式,如图2-98所示。


图2-98 直线标注形式图示

a)水平形式 b)垂直形式 c)平行形式

标注直线段长度的方法比较简单,在标注模式下直接用鼠标单击直线段,然后拖动鼠标即可,在此不再赘述。下面以标注图2-99所示两圆弧之间的距离为例,说明线性尺寸的标注方法。

【操作步骤】

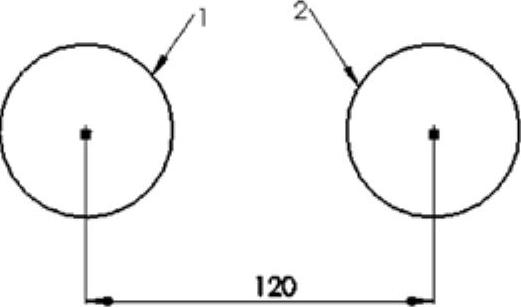

图2-99 两圆弧之间的线性尺寸

1)执行命令。在草图编辑状态下,选择菜单栏中的“工具”→“标注尺寸”→“智能尺寸”命令,或者单击“草图”工具栏上的“智能尺寸”图标按钮978-7-111-38504-2-Part01-272.jpg,此时鼠标变为978-7-111-38504-2-Part01-273.jpg形状。

2)设置标注实体。单击图2-99中圆弧1上的任意位置,然后单击圆弧2上的任意位置,此时视图中出现标注的尺寸。

3)设置标注位置。移动鼠标到要放置尺寸的位置,然后单击鼠标左键,此时系统出现如图2-100所示的“修改”对话框。在其中输入要标注的尺寸值,然后按<Enter>键,或者单击“修改”对话框中的“确定”按钮978-7-111-38504-2-Part01-274.jpg,此时视图如图2-101所示,并在左侧出现“尺寸”属性管理器。

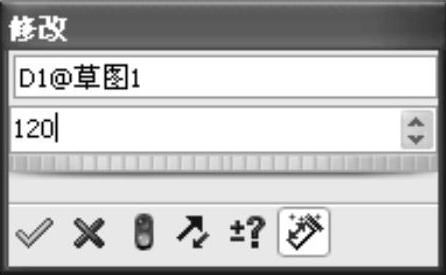

图2-100 “修改”对话框

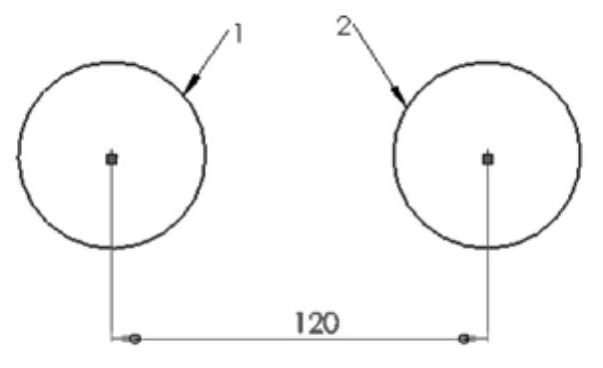

图2-101 标注的尺寸

2.角度尺寸标注

角度尺寸标注分为3种:第一种为两直线之间的夹角;第二种为直线与点之间的夹角;第三种为圆弧的角度。

➢两直线之间的夹角:直接选取两条直线,没有顺序差别。根据光标所放置位置的不同,有4种不同的标注形式,如图2-102所示。

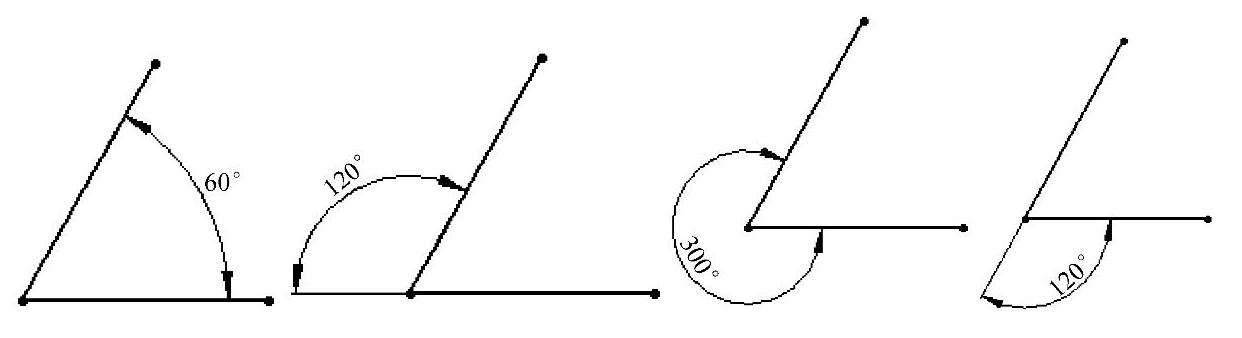

图2-102 两直线之间角度的标注形式

➢直线与点之间的夹角:标注直线与点之间的夹角,有顺序差别。选择的顺序是:直线的一个端点→直线的另一个端点→点。一般有4种标注形式,如图2-103所示。(www.daowen.com)


图2-103 直线与点之间角度的标注形式

➢圆弧的角度:圆弧的标注顺序是:起点→终点→圆心。

下面以图2-104所示为例,介绍圆弧角度的操作步骤。

【操作步骤】

1)执行命令。在草图编辑状态下,选择菜单栏中的“工具”→“标注尺寸”→“智能尺寸”命令,或者单击“草图”工具栏上的“智能尺寸”图标按钮978-7-111-38504-2-Part01-279.jpg,此时鼠标变为978-7-111-38504-2-Part01-280.jpg形状。

2)设置标注的位置。单击图2-104中圆弧上的点1,然后单击圆弧上的点2,再单击圆心3,此时系统出现“修改”对话框。在其中输入要标注的角度值,然后单击对话框中的“确定”按钮978-7-111-38504-2-Part01-281.jpg,此时在左侧出现“尺寸”属性管理器。

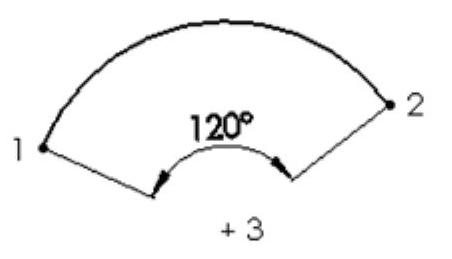

图2-104 圆弧角度的标注

3)确认标注的圆弧角度。单击“尺寸”属性管理器中的“确定”按钮978-7-111-38504-2-Part01-283.jpg,完成圆弧角度的标注,结果如图2-104所示。

3.圆弧尺寸标注

圆弧的标注有3种方式:第一种为标注圆弧的半径;第二种为标注圆弧的弧长;第三种为标注圆弧的弦长。下面分别说明各自的标注方法。

➢标注圆弧的半径:标注圆弧半径的方法比较简单,直接选取圆弧,在“修改”对话框中输入要标注的半径值,然后单击放置标注的位置即可。图2-105所示为圆弧半径的标注过程。

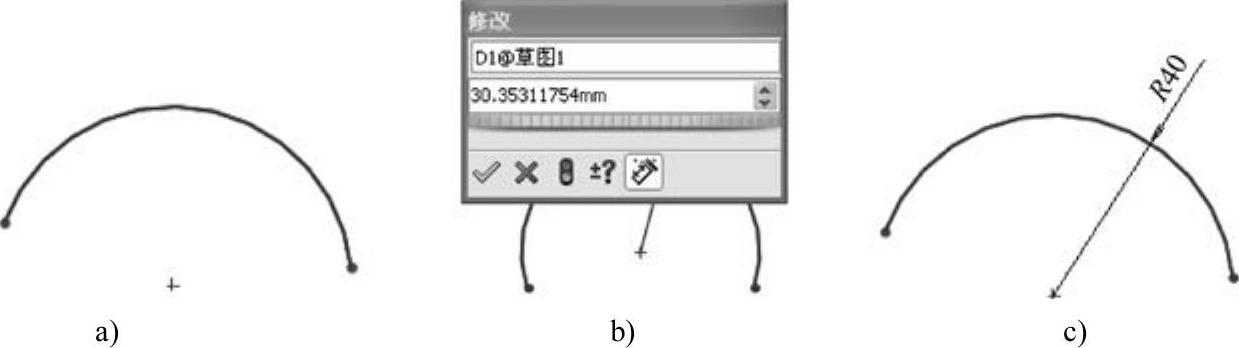

图2-105 圆弧半径的标注过程

a)标注前 b)标注中 c)标注后

➢标注圆弧的弧长:标注圆弧弧长的方式是,依次选取圆弧的两个端点与圆弧,在“修改”对话框中输入要标注的弧长值,然后单击放置标注的位置即可。图2-106所示为圆弧弧长的标注过程。


图2-106 圆弧弧长的标注过程

a)选取两端点 b)选取圆弧 c)拖出鼠标 d)标注后

➢标注圆弧的弦长:标注圆弧弦长的方式是,依次选取圆弧的两个端点与圆弧,然后拖出尺寸,单击放置的位置即可。根据尺寸放置位置的不同,主要有3种形式:水平形式、垂直形式与平行形式,如图2-107所示。

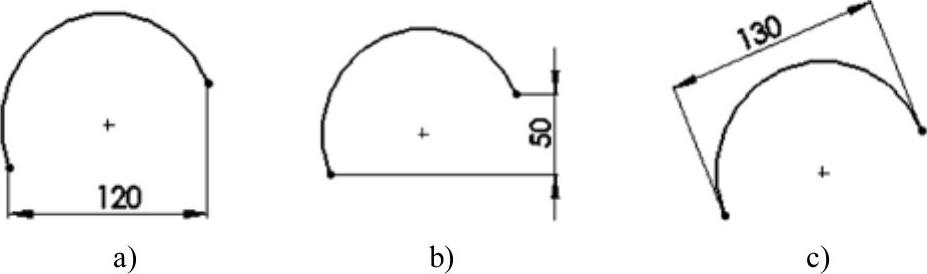

图2-107 圆弧弦长的标注形式

a)水平形式 b)垂直形式 c)平行形式

4.圆尺寸标注

圆尺寸标注比较简单,标注方式为:执行标注命令,直接选取圆上的任意点,然后拖出尺寸到要放置的位置,单击鼠标左键,在“修改”对话框中输入要修改的直径数值。单击对话框中的“确定”按钮978-7-111-38504-2-Part01-287.jpg,即可完成圆尺寸标注。根据尺寸位置的不同,通常圆有3种标注方式,如图2-108所示。

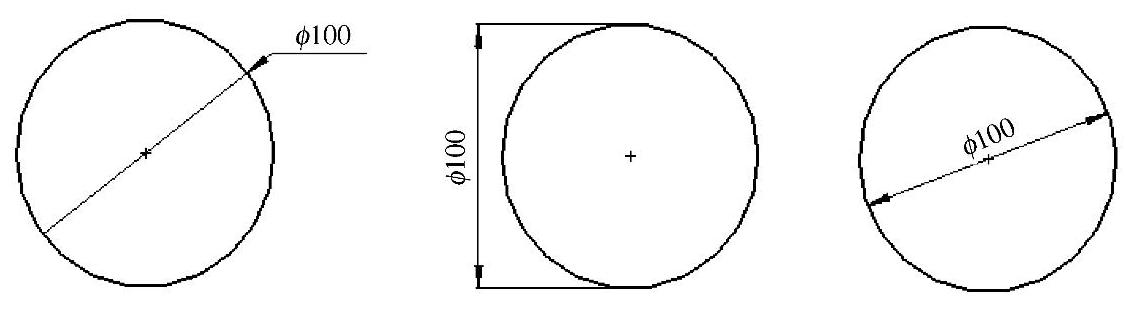

图2-108 圆尺寸的标注形式
