在标注尺寸之前，首先要设置尺寸标注的格式和属性。尺寸标注的格式和属性虽然不影响特征建模的效果，但是好的标注格式和属性的设置，可以影响图形整体的美观性，所以，尺寸标注格式和属性的设置在草图绘制中有很重要的地位。

尺寸格式主要包括尺寸标注的界限、箭头与尺寸数字等的样式。尺寸属性主要包括尺寸标注的数值的精度、箭头的类型、文字的大小与公差等样式。下面分别介绍尺寸标注格式、尺寸标注属性的设置方法。

选择菜单栏中的“工具”→“选项”命令，此时系统弹出“系统选项”对话框，在其中选择“文档属性”选项卡，如图2-93所示。

图2-93所示“文档属性”选项卡中的“尺寸”选项用来设置尺寸的标注格式。

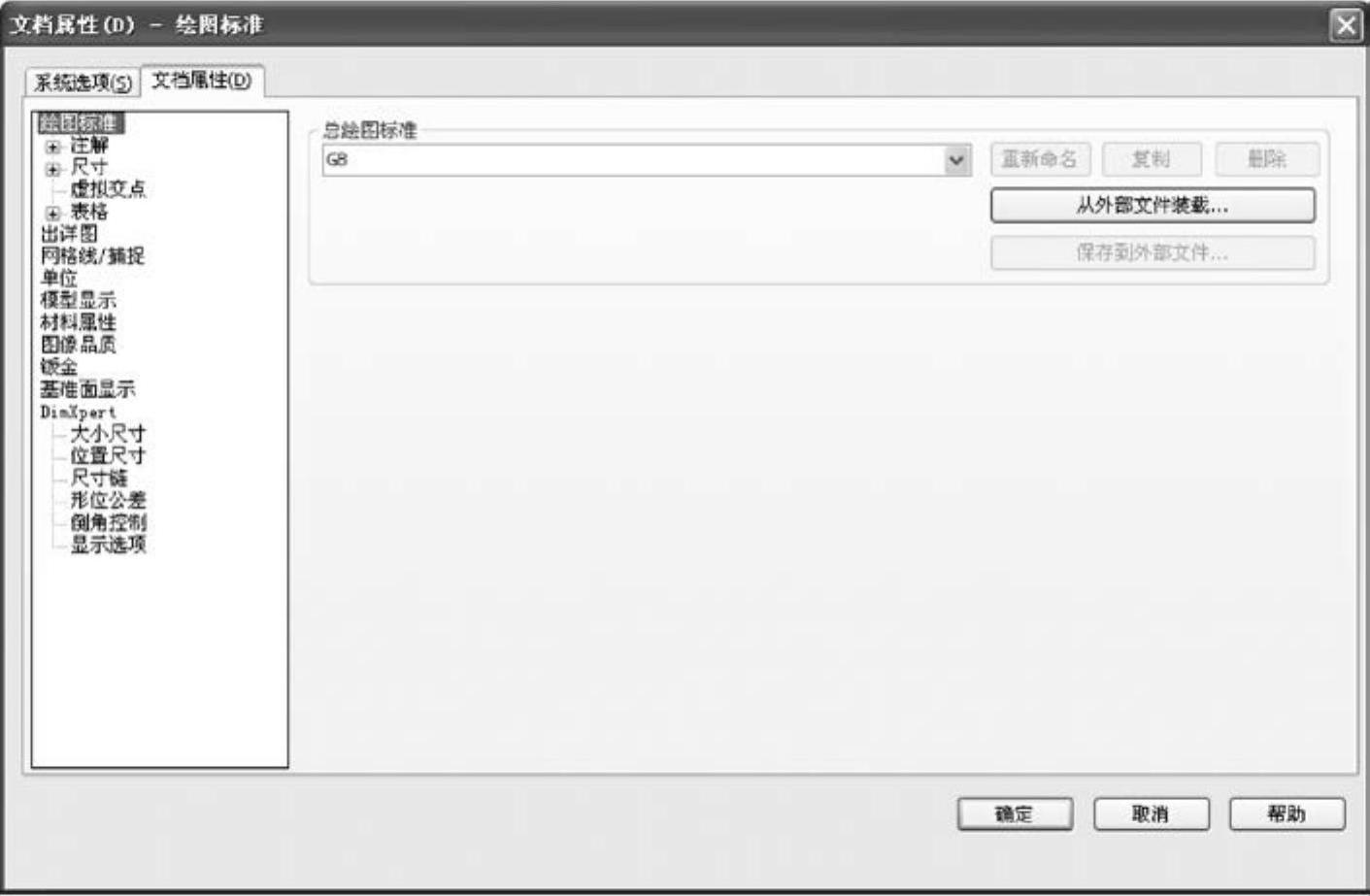

图2-93 “文档属性-绘图标准”对话框

1.设置“尺寸”选项卡中的各选项

1）选择“尺寸”选项，此时弹出如图2-94所示的“文档属性-尺寸”对话框。在其中的“箭头”一栏，设置箭头的样式与放置位置。

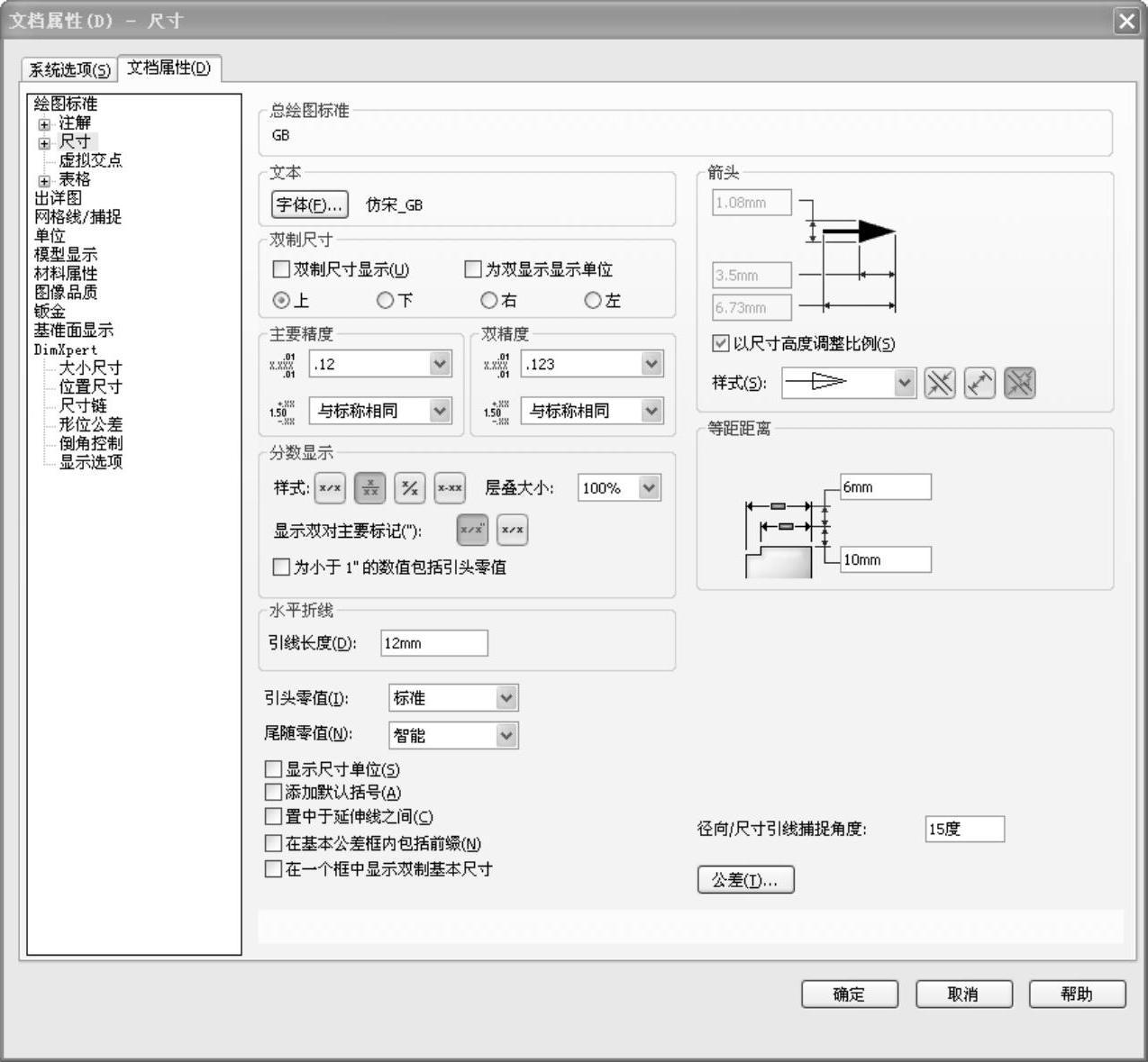

图2-94 “文档属性-尺寸”对话框

2）在“文档属性-尺寸”对话框的“主要精度”和“双精度”中，可以详细地设置尺寸精度的标注格式。

3）在“文档属性-尺寸”对话框的“水平折线”中，可以设置引线长度。(www.daowen.com)

4）单击“文档属性-尺寸”对话框中的“公差”按钮，此时系统弹出如图2-95所示的“尺寸公差”对话框，在此可详细地设置公差精度的标注格式。

5）在“文档属性-尺寸”对话框的“文本”中，单击“字体”按钮，此时系统弹出如图2-96所示的“选择字体”对话框，在其中可设置尺寸字体的标注样式。

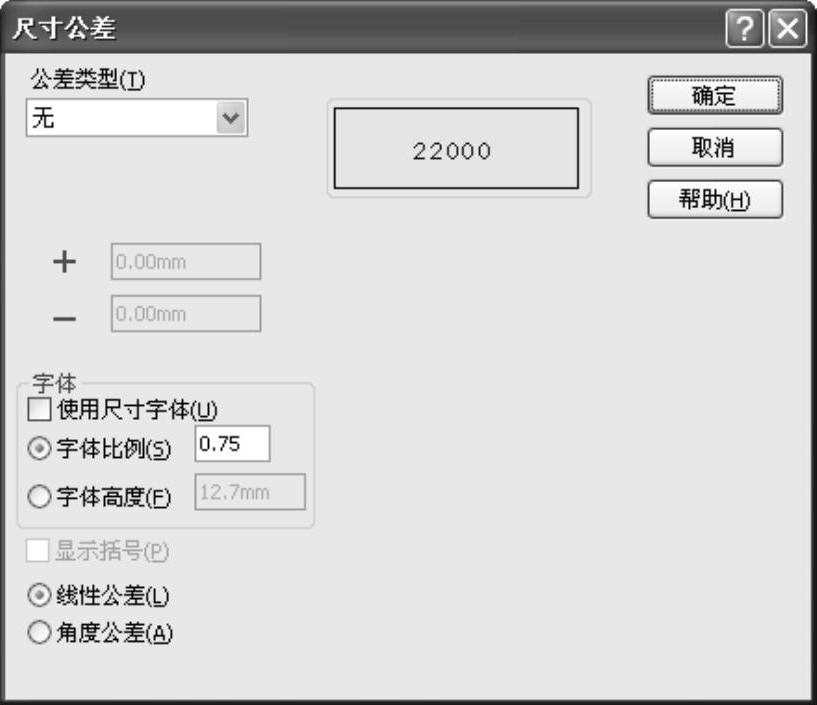

图2-95 “尺寸公差”对话框

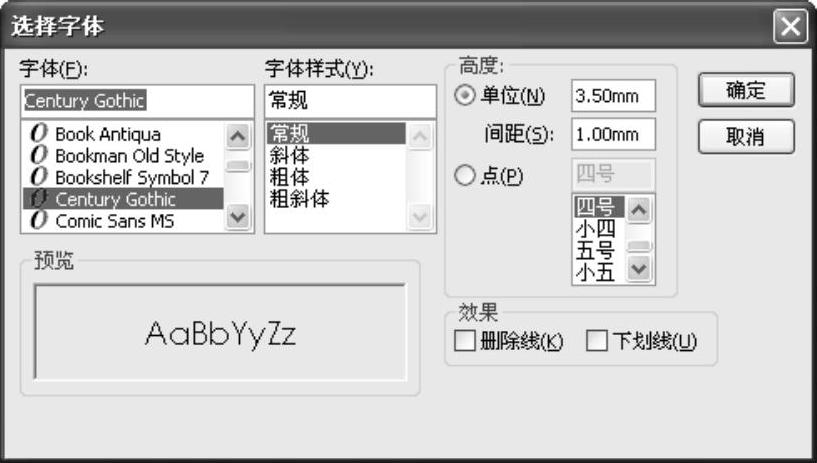

图2-96 “选择字体”对话框

2.设置“单位”选项卡中的各选项

选择图2-93中的“单位”选项，此时弹出如图2-97所示的“文档属性-单位”对话框，在此可设置标注尺寸单位的使用样式。

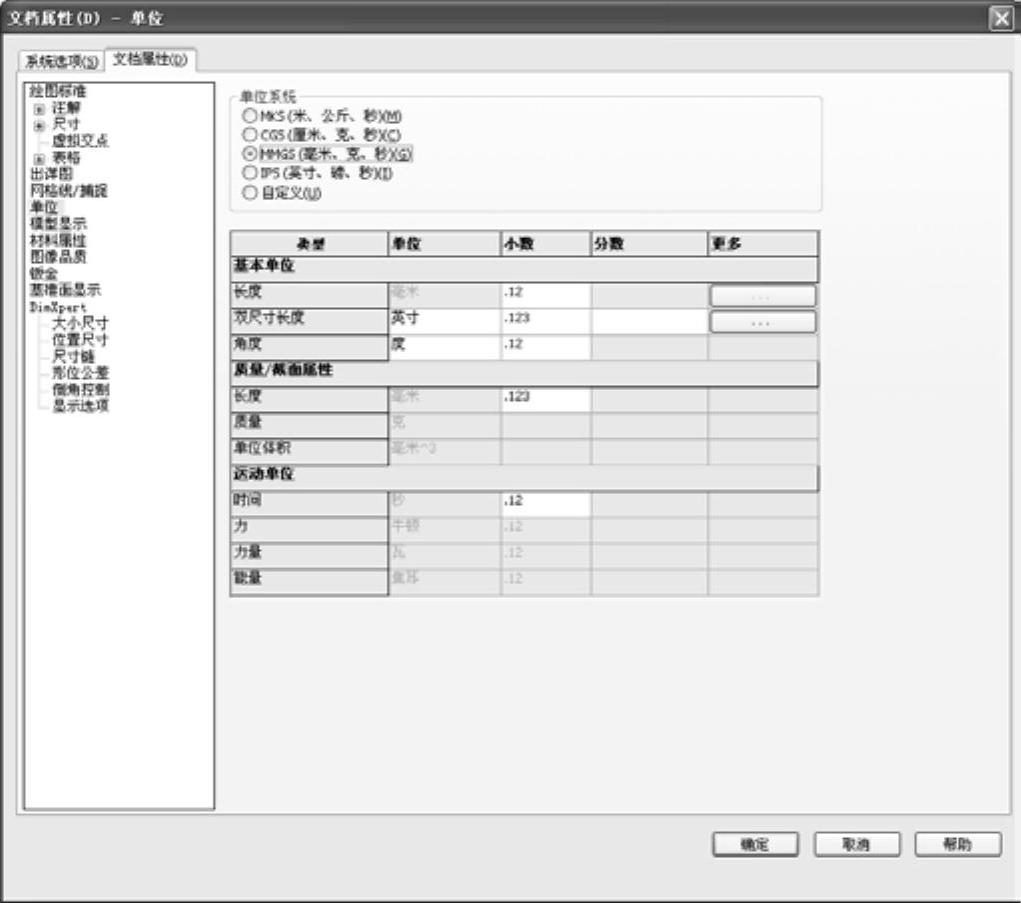

图2-97 “文档属性-单位”对话框
