图2-70 “比例”属性管理器

缩放草图是通过基准点和比例因子对草图实体进行缩放的。也可根据需要，在保留圆缩放对象的基础上缩放草图。执行命令时，系统会出现如图2-70所示的“比例”属性管理器。

下面以图2-71为例，说明缩放草图实体的操作步骤。图2-71a所示为缩放前的图形，图2-71b所示为比例因子为0.8不保留原图的图形，图2-72c所示为复制数为5保留原图的图形。

【操作步骤】

1）执行命令。在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“缩放比例”命令，或者单击“草图”工具栏上的“缩放实体比例”按钮，此时系统出现“比例”属性管理器。

2）设置属性管理器。在“比例”属性管理器中的“要缩放比例的实体”一栏选取如图2-71a所示的矩形，在“基准点”一栏选取矩形的左下端点；在“比例因子”一栏输入值0.8，结果如图2-71b所示。(www.daowen.com)

3）设置属性管理器。勾选“比例”属性管理器中的“复制”复选框，在“复制数”一栏输入值5，结果如图2-71c所示。

4）确认缩放的草图实体。单击“比例”属性管理器中的“确定”按钮，草图实体缩放完毕。

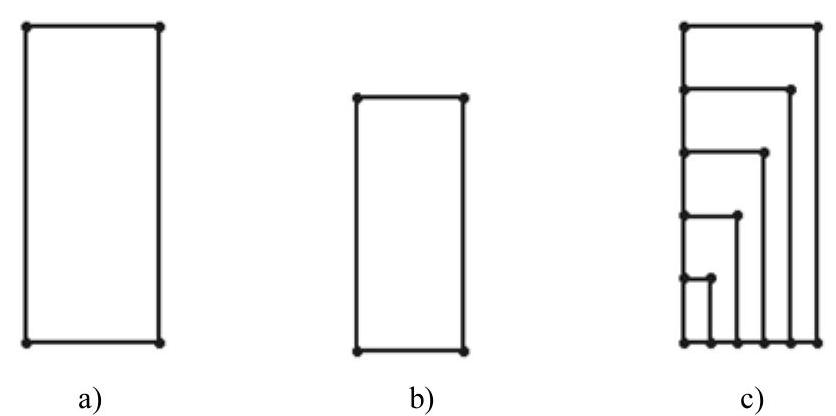

图2-71 缩放草图的过程

a）缩放比例前的图形 b）比例因子为0.8不保留原图的图形 c）复制数为5保留原图的图形
