绘制草图时，经常要绘制对称的图形，这时可以使用镜像实体命令来实现。“镜像”属性管理器如图2-63所示。

在SolidWorks 2012中，镜像点不再仅限于构造线，它可以是任意类型的直线。SolidWorks提供了两种镜像方式：一种是镜像现有草图实体；另一种是动态镜像草图实体。

1.镜像现有草图实体

下面以图2-64所示为例，介绍镜像现有草图实体的操作步骤。图2-64a所示为镜像前的图形，图2-64b所示为镜像后的图形。

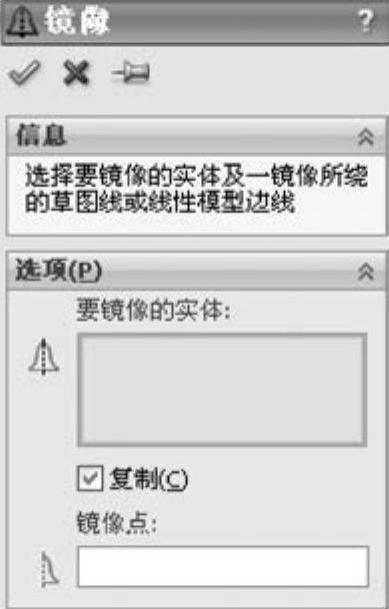

图2-63 “镜像”属性管理器

【操作步骤】

1）执行命令。在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“镜像”命令，或者单击“草图”工具栏上的“镜像实体”按钮，系统弹出“镜像”属性管理器。

2）选择需要镜像的实体。单击“镜像”属性管理器中“要镜像实体”一栏下面的对话框，其变为粉红色，然后在绘图区域中框选如图2-64a所示中直线左侧的图形。

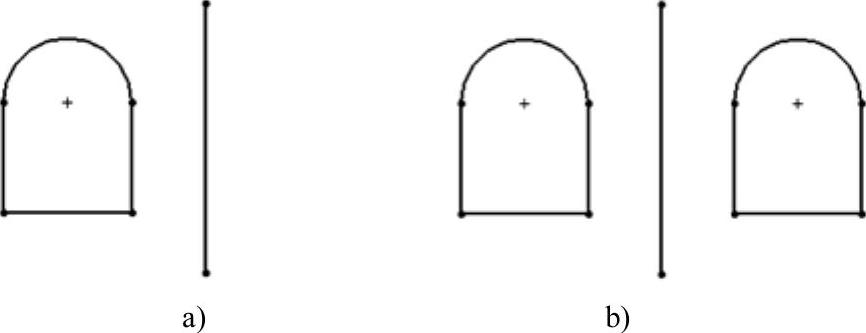

图2-64 镜像草图的过程

a）镜像前的图形 b）镜像后的图形

3）选择镜像点。单击“镜像”属性管理器中“镜像点”一栏下面的对话框，其变为粉红色，然后在绘图区域中选取如图2-64a所示中的直线。(www.daowen.com)

4）确认镜像的实体。单击“镜像”属性管理器中的“确定”按钮，草图实体镜像完毕，镜像后的图形如图2-64b所示。

2.动态镜像草图实体

下面以图2-65所示为例，说明动态镜像草图实体的绘制过程。

【操作步骤】

1）确定镜像点。在草图绘制状态下，首先在绘图区域中绘制一条中心线，并选取它。

2）执行镜像命令。选择菜单栏中的“工具”→“草图工具”→“动态镜像”命令，或者单击“草图”工具栏上的“动态镜像实体”按钮，此时对称符号出现在中心线的两端。

3）镜像实体。在中心线的一侧绘制草图，此时另一侧会动态地镜像绘制的草图。

4）确认镜像实体。草图绘制完毕后，再次执行直线动态草图实体命令，即可结束该命令的使用。

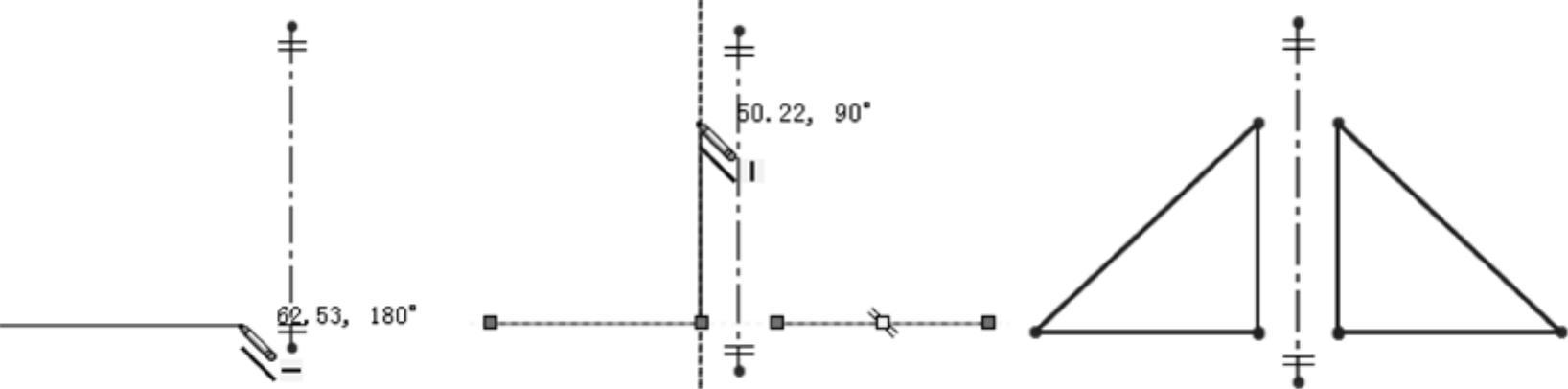

图2-65 动态镜像草图实体的过程

注意

镜像实体在3D草图中不可使用。
