草图剪裁是常用的草图编辑命令。执行草图剪裁命令时，系统会弹出如图2-59所示的“剪裁”属性管理器。根据剪裁草图实体的不同，可以选择不同的剪裁模式。下面分别介绍不同类型的草图剪裁模式。

➢强劲剪裁：通过标拖过每个草图实体来剪裁草图实体。

➢边角：剪裁两个草图实体，直到它们在虚拟边角处相交。

➢在内剪除：选择两个边界实体，然后选择要裁剪的实体，剪裁位于两个边界实体外的草图实体。

➢在外剪除：剪裁位于两个边界实体内的草图实体。

➢剪裁到最近端：将一草图实体剪裁到最近端交叉实体。

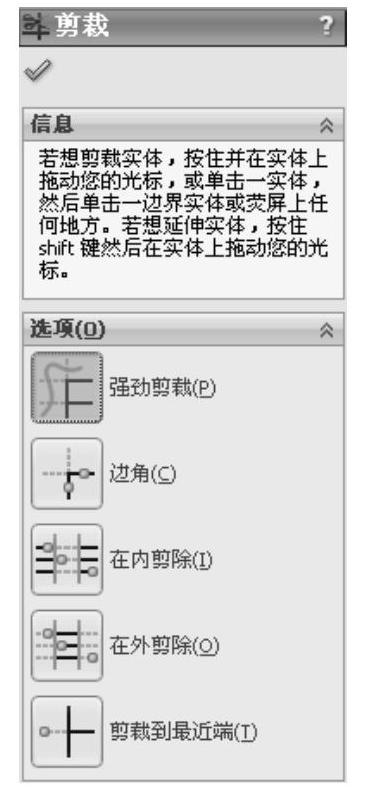

图2-59 “剪裁”属性管理器

下面以图2-60所示为例，说明草图剪裁的操作步骤。图2-60a所示为剪裁前的图形，图2-60b所示为剪裁后的图形。(www.daowen.com)

【操作步骤】

1）执行命令。在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“剪裁”命令，或者单击“草图”工具栏上的“剪裁实体”按钮，在左侧特征管理器中出现“剪裁”属性管理器。

2）设置剪裁模式。选择“剪裁”属性管理器中的“剪裁到最近端”模式。

3）选择需要剪裁的直线。依次用鼠标单击如图2-60a所示中的A和B处，剪裁图中的直线。

4）确认剪裁实体。单击“剪裁”属性管理器中的“确定”按钮，剪裁后的图形，如图2-60b所示。

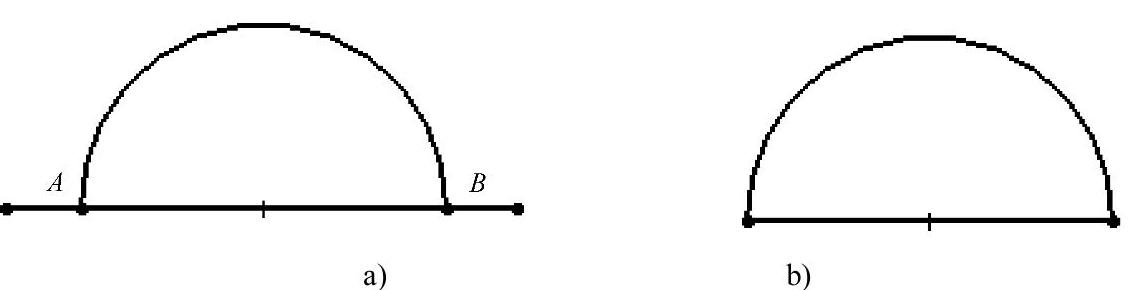

图2-60 剪裁实体的过程

a）剪裁前的图形 b）剪裁后的图形
