等距实体工具是将所选的对象按特定的距离等距，所选对象可以是一个或者多个草图实体、所选模型边线或模型面。例如，样条曲线或圆弧、模型边线组和环等的草图实体。

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图工具”→“等距实体”命令，或者单击“草图”工具栏上的“等距实体”按钮。

2）设置属性管理器。此时系统弹出“等距实体”属性管理器。在“等距实体”属性管理器中按照需要进行设置。

3）选择等距对象。用鼠标单击选择要等距的实体对象。

4）确认等距的实体。单击“等距实体”属性管理器中的“确定”按钮，完成等距实体的绘制。

“等距实体”属性管理器中各选项的意义如下：

➢等距距离：设定数值以特定距离来等距草图实体。

➢添加尺寸：在草图中添加等距距离的尺寸标注，不会影响到包括在原有草图实体中的任何尺寸。

➢反向：更改单向等距实体的方向。

➢选择链：生成所有连续草图实体的等距。

➢双向：在草图中双向生成等距实体。

➢制作基体结构：将原有草图实体转换到构造性直线。(www.daowen.com)

➢顶端加盖：通过选择双向并添加一顶盖来延伸原有非相交草图实体。

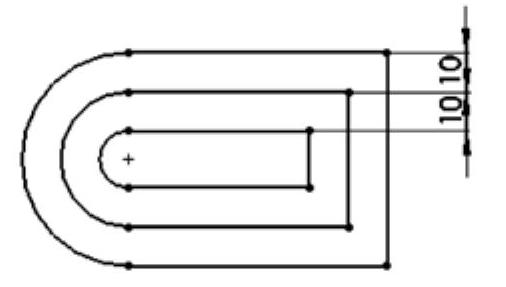

图2-56所示为按照图2-55所示的“等距实体”属性管理器进行设置后，选取中间草图实体中任意一部分得到的图形。

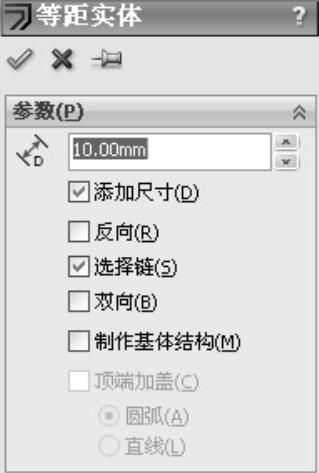

图2-55 “等距实体”属性管理器

图2-56 等距后的草图实体

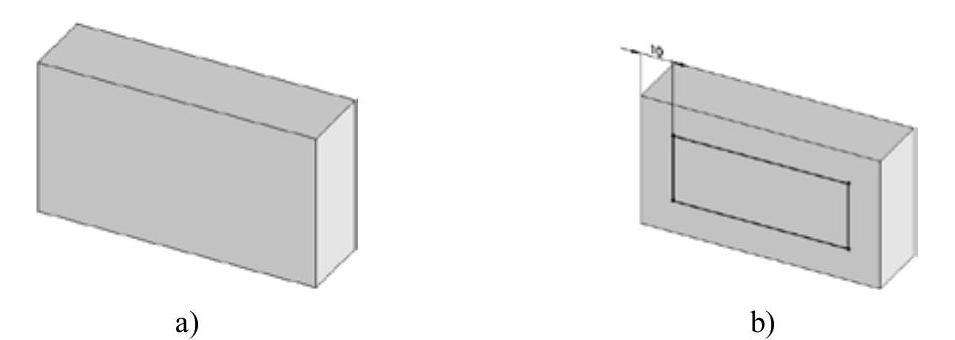

图2-57所示为在模型面上添加草图实体的过程。图2-57a所示为原始图形，图2-57b所示为等距实体后的图形。执行过程为：先选择如图2-57a所示模型的上表面，然后进入草图绘制状态，再执行等距实体命令，设置参数为单向等距距离为10mm。

图2-57 在模型面上添加草图实体的过程

a）原始图形 b）等距实体后的图形

注意

在草图绘制状态下，双击等距距离的尺寸，然后更改数值，即可修改等距实体的距离。在双向等距中修改单个数值，即可更改两个等距的尺寸。
