绘制倒角工具是将倒角应用到相邻的草图实体中，此工具在2D和3D草图中均可使用。倒角的选取方法与圆角相同。“绘制倒角”属性管理器中提供了倒角的两种设置方式，分别是“角度距离”设置倒角方式和距离-距离”设置倒角方式。

下面以绘制如图2-53b所示的倒角为例，说明绘制倒角的操作步骤。

【操作步骤】

1）执行命令。在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“倒角”命令，或者单击“草图”工具栏上的“绘制倒角”按钮，此时系统出现如图2-51所示的“绘制倒角”属性管理器。

2）设置“角度距离”倒角方式。在“绘制倒角”属性管理器中，以“角度距离”选项设置倒角方式，倒角参数如图2-51所示，然后选择图2-53a所示中的直线1和直线4。

3）设置“距离-距离”倒角方式。在“绘制倒角”属性管理器中，选择“距离-距离”选项，按照图2-52所示设置倒角方式，然后选择图2-53a所示中的直线2和直线3。

4）确认倒角。单击“绘制倒角”属性管理器中的“确定”按钮，完成倒角的绘制。

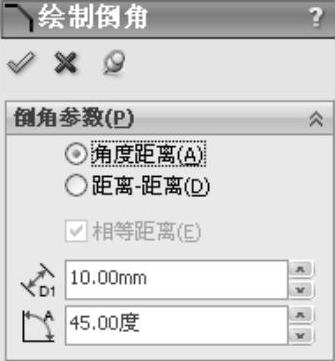

图2-51 “角度距离”设置方式

(www.daowen.com)

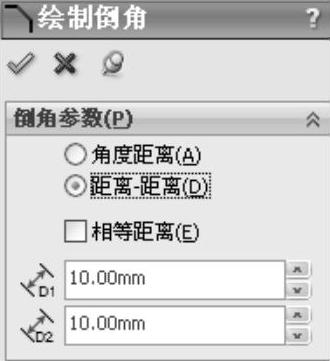

图2-52 “距离-距离”设置方式

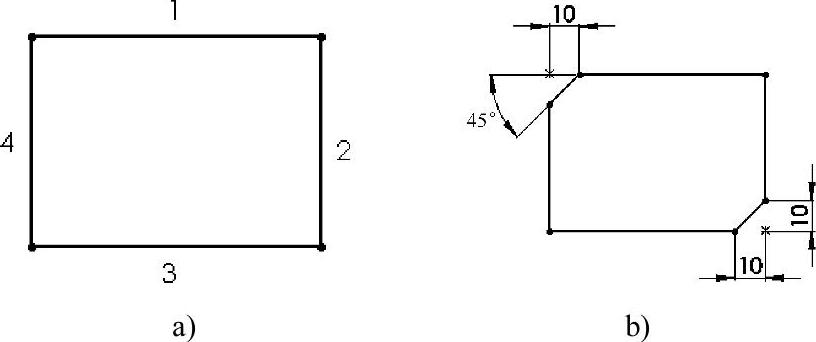

图2-53 倒角的绘制过程

a）绘制前的图形 b）绘制后的图形

以“距离-距离”方式绘制倒角时，如果设置的两个距离不相等，选择不同草图实体的次序不同，绘制的结果也不相同。设置D1=10mm，D2=20mm，图2-54a所示为原始图形；图2-54b所示为先选择左边的直线，后选择右边直线形成的图形；图2-54c所示为先选择右边的直线，后选择左边直线形成的图形。

图2-54 选择直线次序不同形成的倒角

a）原始图形 b）先左后右的图形 c）先右后左的图形
