绘制圆角工具是将两个草图实体的交叉处剪裁掉角部，生成一个与两个草图实体都相切的圆弧，此工具在2D和3D草图中均可使用。

下面以绘制如图2-50b所示的圆角为例，说明绘制圆角的步骤。

【操作步骤】

1）执行命令。在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“圆角”命令，或者单击“草图”工具栏上的“绘制圆角”按钮，此时系统出现如图2-49所示的“绘制圆角”属性管理器。

2）设置圆角属性。在“绘制圆角”属性管理器中设置圆角的半径。如果顶点具有尺寸或几何关系，选中“保持拐角处约束条件”复选框，将保留虚拟交点。如果不选中该复选框，且顶点具有尺寸或几何关系，将会询问是否想在生成圆角时删除这些几何关系。如果选中“标注每个圆角的尺寸”复选框，将标注每个圆角的尺寸。如果不选中该复选框，则只标注相同圆角中的一个尺寸。

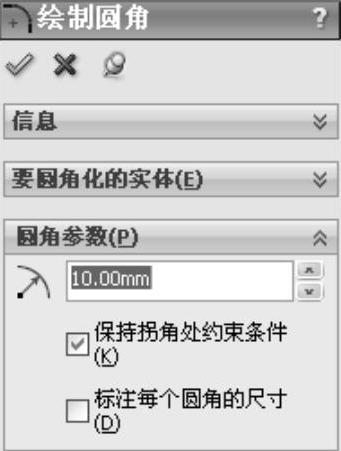

图2-49 “绘制圆角”属性管理器

3）选择绘制圆角的直线。设置好“绘制圆角”属性管理器，选择如图2-50a所示中的直线1和2、直线2和3、直线3和4、直线4和1。(www.daowen.com)

4）确认绘制的圆角。单击“绘制圆角”属性管理器中的“确定”按钮，完成圆角的绘制。不勾选“标注每个圆角的尺寸”复选框，绘制的圆角如图2-50b所示；勾选“标注每个圆角的尺寸”复选框，绘制的圆角如图2-50c所示。

图2-50 圆角的绘制过程

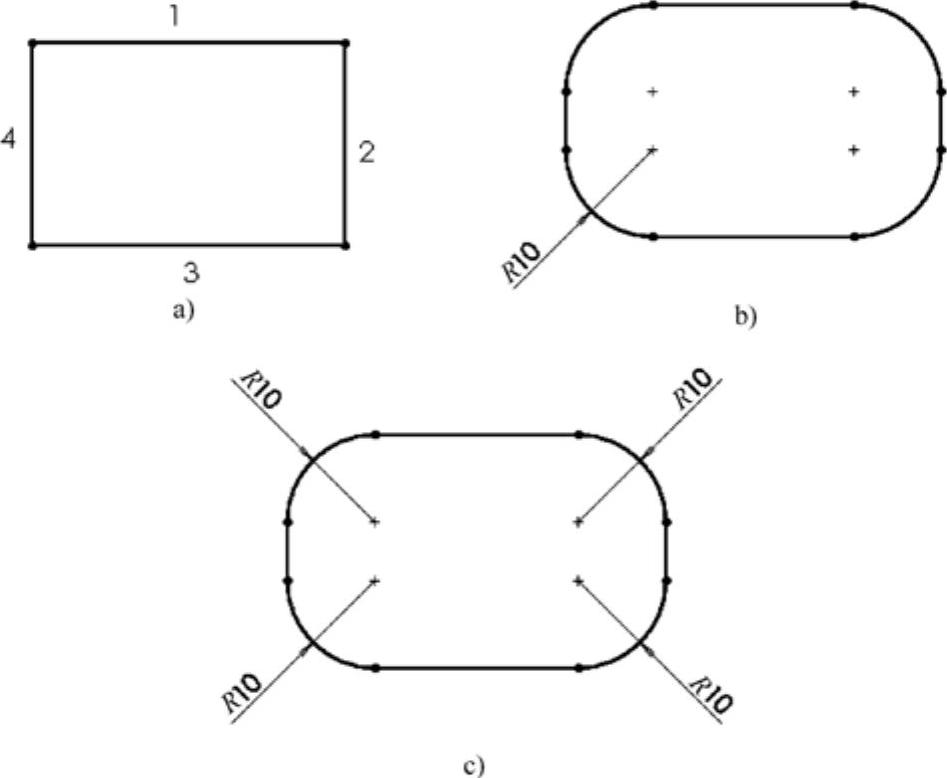

a）绘制前的图形 b）不选中“标注每个圆角的尺寸”复选框 c）选中“标注每个圆角的尺寸”复选框

注意

SolidWorks可以将两个非交叉的草图实体进行圆角。执行圆角命令后，草图实体将被拉伸，边角将被圆角处理。
