草图文字可以添加在零件特征面上，用于拉伸和切除文字，形成立体效果。文字可以添加在任何连续曲线或边线组中，包括由直线、圆弧或样条曲线组成的圆或轮廓。

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“文字”命令，或者单击“草图”工具栏上的“文字”按钮，此时系统出现如图2-45所示的“草图文字”属性管理器。

2）指定定位线。在绘图区域中选择一边线、曲线、草图或草图线段，作为绘制文字草图的定位线，此时所选择的边线出现在“草图文字”属性管理器中的“曲线”一栏。

3）输入绘制的草图文字。在“草图文字”属性管理器中的“文字”一栏输入要添加的文字“SolidWorks 2012”，此时添加的文字出现在绘图区域曲线上。

4）修改字体。如果不需要系统默认的字体，单击去掉“草图文字”属性管理器中的“使用文档字体”选项，然后单击“字体”按钮，此时系统出现如图2-46所示的“选择字体”对话框，按照需要进行设置。

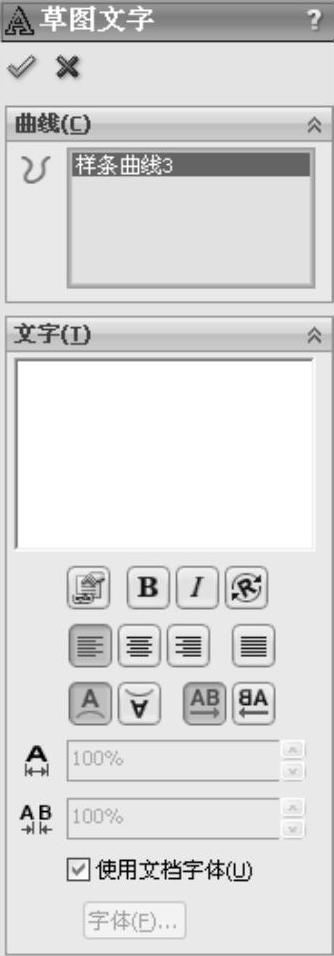

图2-45 “草图文字”属性管理器

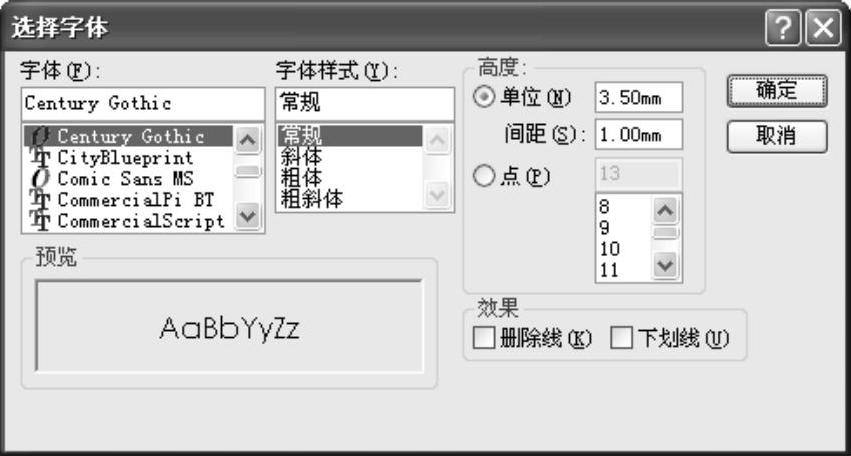

图2-46 “选择字体”对话框(www.daowen.com)

5）确认绘制的草图文字。设置好字体后，单击“选择字体”对话框中的“确定”按钮，然后单击“草图文字”属性管理器中的“确定”按钮，完成草图文字的绘制。

注意

1）在草图绘制模式下，双击已绘制的草图文字，在系统弹出的“草图文字”属性管理器中，可以对其进行修改。

2）如果曲线为草图实体或一组草图实体，而且草图文字与曲线位于同一草图内，就必须将草图实体转换为几何构造线。

图2-47所示为绘制的草图文字，图2-48所示为拉伸后的草图文字。

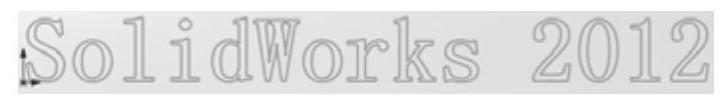

图2-47 绘制的草图文字

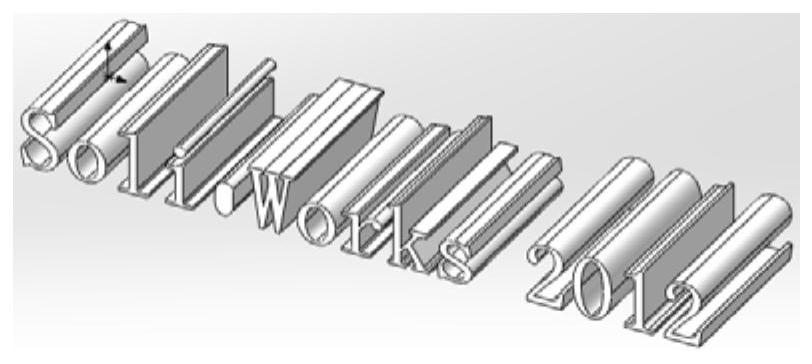

图2-48 拉伸后的草图文字
