绘制椭圆与部分椭圆的方法

时间:2023-06-23 理论教育 版权反馈
【摘要】:下面分别介绍椭圆和部分椭圆的绘制方法。6)确认绘制的椭圆。单击“椭圆”属性管理器中的“确定”按钮,完成椭圆的绘制。2)确定椭圆弧的中心。3)确定椭圆弧的长半轴。

绘制椭圆与部分椭圆的方法

椭圆是由中心点、长轴长度与短轴长度确定的,三者缺一不可。下面分别介绍椭圆和部分椭圆的绘制方法。

1.绘制椭圆

【操作步骤】

1)执行命令。在草图绘制状态下,选择菜单栏中的“工具”→“草图绘制实体”→“椭圆”命令,或者单击“草图”工具栏上的“椭圆”按钮978-7-111-38504-2-Part01-141.jpg,此时鼠标变为978-7-111-38504-2-Part01-142.jpg形状。

2)绘制椭圆的中心。在绘图区域合适的位置单击鼠标左键,确定椭圆的中心。

3)确定椭圆的长半轴。移动鼠标,在鼠标附近会显示椭圆的长半轴R和短半轴r。在图中合适的位置单击鼠标左键,确定椭圆的长半轴R

4)确定椭圆的短半轴。移动鼠标,在图中合适的位置单击鼠标左键,确定椭圆的短半轴r,此时会出现如图2-38所示的“椭圆”属性管理器。

5)修改椭圆参数。在“椭圆”属性管理器中修改椭圆的中心坐标,以及长半轴和短半轴的大小。

6)确认绘制的椭圆。单击“椭圆”属性管理器中的“确定”按钮978-7-111-38504-2-Part01-143.jpg,完成椭圆的绘制。

图2-39所示为一个绘制的椭圆。

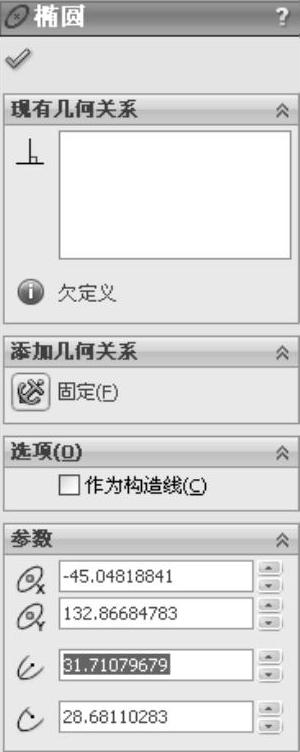

图2-38 “椭圆”属性管理器

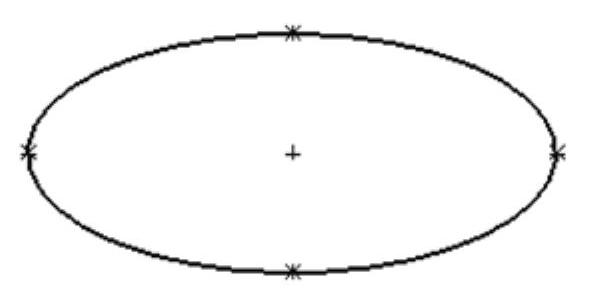

图2-39 绘制的椭圆(www.daowen.com)

椭圆绘制完毕后,左键拖动椭圆的中心和4个特征点,可以改变椭圆的形状。当然,通过“椭圆”属性管理器可以精确地修改椭圆的位置和长、短半轴。

2.绘制部分椭圆

【操作步骤】

1)执行命令。在草图绘制状态下,选择菜单栏中的“工具”→“草图绘制实体”→“部分椭圆”命令,或者单击“草图”工具栏上的“部分椭圆”按钮978-7-111-38504-2-Part01-146.jpg,此时鼠标变为978-7-111-38504-2-Part01-147.jpg形状。

2)确定椭圆弧的中心。在绘图区域合适的位置单击鼠标左键,确定椭圆弧的中心。

3)确定椭圆弧的长半轴。移动鼠标,在鼠标附近会显示椭圆的长半轴R和短半轴r。在图中合适的位置单击鼠标左键,确定椭圆弧的长半轴R

4)确定椭圆弧的短半轴。移动鼠标,在图中合适的位置单击鼠标左键,确定椭圆弧的短半轴r

5)修改椭圆弧参数。绕圆周移动鼠标,确定椭圆弧的范围,此时会出现“椭圆弧”属性管理器,根据需要设定椭圆弧的参数。

6)确认椭圆弧。单击“椭圆弧”属性管理器中的“确定”按钮978-7-111-38504-2-Part01-148.jpg,完成椭圆弧的绘制。

图2-40所示为椭圆弧的绘制过程。


图2-40 椭圆弧的绘制过程

a)确定长半轴 b)确定短半轴 c)确定椭圆弧
