多边形命令用于绘制边数在3～40之间的等边多边形。

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“多边形”命令，或者单击“草图”工具栏上的“多边形”按钮，此时鼠标变为形状，并弹出如图2-36所示的“多边形”属性管理器。

2）确定多边形的边数。在“多边形”属性管理器中输入多边形的边数，也可以使用默认的边数，在绘制后再修改多边形的边数。

3）确定多边形的中心。在绘图区域单击鼠标左键，确定多边形的中心。

4）确定多边形的形状。移动鼠标，在合适的位置单击鼠标左键，确定多边形的形状。

5）设置多边形参数。在“多边形”属性管理器中首先选择是内切圆模式还是外接圆模式，然后修改多边形辅助圆的直径以及角度。

6）绘制其他多边形。如果还要绘制另一个多边形，单击“多边形”属性管理器中的“新多边形”按钮，然后重复步骤2）～5）即可。

图2-37所示为一个绘制的多边形。(www.daowen.com)

图2-36 “多边形”属性管理器

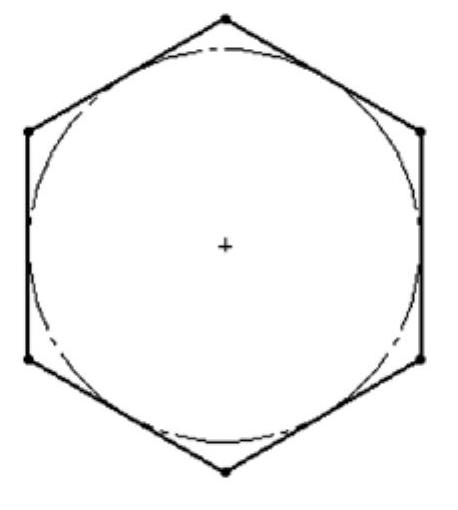

图2-37 绘制的多边形

在绘制多边形时，既可以先在“多边形”属性管理器中设置多边形的属性，然后再绘制多边形；也可以先按照默认的设置方式绘制好多边形，再在“多边形”属性管理器中进行修改。

注意

多边形有内切圆和外接圆两种方式，两者的区别主要在于标注方法的不同。内切圆是标注圆中心到各边的垂直距离，外接圆是标注圆中心到多边形端点的距离。
