绘制矩形的方法主要有4种：边角矩形、中心矩形、3点边角矩形、3点中心矩形与平行四边形命令绘制矩形。下面分别介绍绘制矩形的不同方法。

1.用边角矩形命令画矩形

用边角矩形命令画矩形的方法是标准的矩形草图画法。先指定矩形的左上与右下的端点，确定矩形的长度和宽度。

下面以绘制如图2-29所示的矩形为例，说明绘制矩形的操作步骤。

图2-29 用边角矩形命令绘制的矩形

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“矩形”命令，或者单击“草图”工具栏上的“边角矩形”按钮，此时鼠标变为形状。

2）绘制矩形角点。在绘图区域单击鼠标左键，确定矩形的一个角点1。

3）绘制矩形的另一个角点。移动鼠标，单击左键确定矩形的另一个角点2，矩形绘制完毕。

绘制矩形时，既可以移动鼠标确定矩形的角点2，也可以在确定第一个角点时，不释放鼠标，直接拖动鼠标确定角点2。

矩形绘制完毕后，左键拖动矩形的一个角点，可以动态地改变矩形的尺寸。绘制矩形属性管理器如图2-30所示。

2.用中心矩形命令画矩形

用中心矩形命令画矩形的方法是指定矩形的中心与右上的端点，确定矩形的中心和4条边线。下面以绘制如图2-31所示的矩形为例，说明绘制矩形的操作步骤。

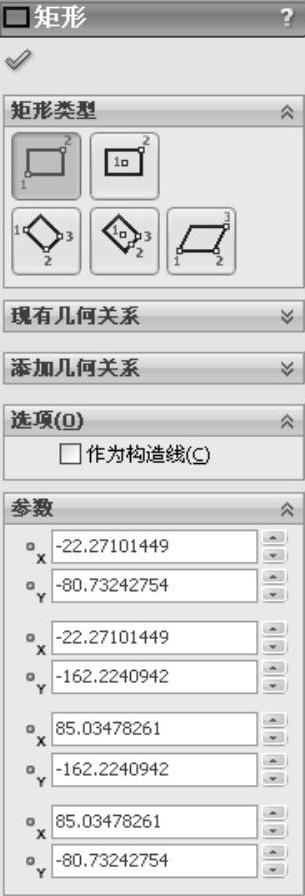

图2-30 绘制矩形属性管理器

图2-31 用中心矩形命令绘制的矩形

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“中心矩形”命令，或者单击“草图”工具栏上的“中心矩形”按钮，此时鼠标变为形状。

2）绘制矩形的中心点。在绘图区域单击鼠标左键，确定矩形的中心点1。

3）绘制矩形的一个角点。移动鼠标，单击左键确定矩形的一个角点2，矩形绘制完毕。

3.用3点边角矩形命令画矩形

3点边角矩形命令是通过制定3个点来确定矩形的，前面两个点用来定义角度和一条边，第三个点用来确定另一条边。

下面以绘制如图2-32所示的矩形为例，说明绘制矩形的操作步骤。

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“3点边角矩形”命令，或者单击“草图”工具栏上的“3点边角矩形”按钮，此时鼠标变为形状。

2）绘制矩形的边角点。在绘图区域单击鼠标左键，确定矩形的边角点1。

3）绘制矩形的另一个边角点。移动鼠标，单击左键确定矩形的另一个边角点2。(www.daowen.com)

4）绘制矩形的第三个边角点。继续移动鼠标，单击左键确定矩形的第三个边角点3，矩形绘制完毕。

4.用3点中心矩形命令画矩形

3点中心矩形命令是通过制定3个点来确定矩形的。

下面以绘制如图2-33所示的矩形为例，说明绘制矩形的操作步骤。

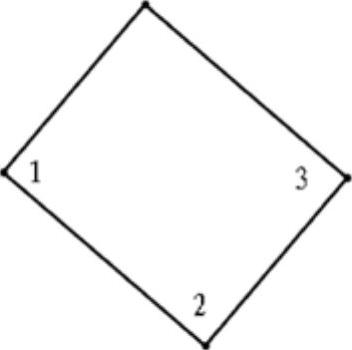

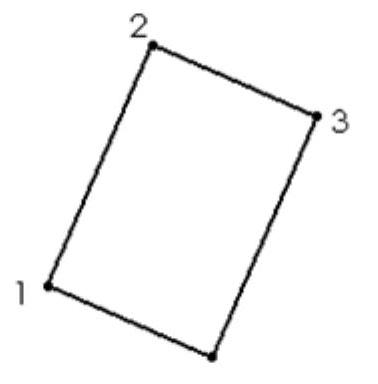

图2-32 用3点边角矩形命令绘制的矩形

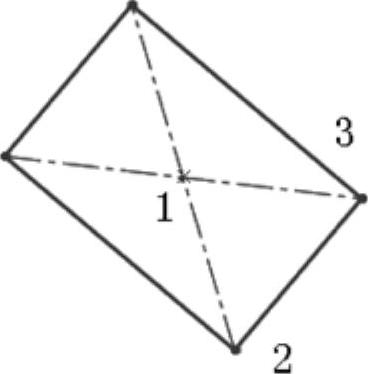

图2-33 用3点中心矩形命令绘制的矩形

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“3点中心矩形”命令，或者单击“草图”工具栏上的“3点中心矩形”按钮，此时鼠标变为形状。

2）绘制矩形的中心点。在绘图区域单击鼠标左键，确定矩形的中心点1。

3）设定矩形一条边的中点和方向。移动鼠标，单击左键确定矩形任意一条边线的中点和方向。

4）绘制矩形。移动鼠标，单击左键确定矩形的宽度，矩形绘制完毕。

5.用平行四边形命令画矩形

使用平行四边形命令既可以生成平行四边形，也可以生成边线与草图网格线不平行或不垂直的矩形。

下面以绘制如图2-34所示的平行四边形为例，说明平行四边形的绘制步骤。

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“平行四边形”命令，或者单击“草图”工具栏上的“平行四边形”按钮，此时鼠标变为形状。

2）绘制平行四边形的第一个点。在绘图区域单击鼠标左键，确定平行四边形的第一个点1。

3）绘制平行四边形的第二个点。移动鼠标，在合适的位置单击鼠标左键，确定平行四边形的第二个点2。

4）绘制平行四边形的第三个点。移动鼠标，在合适的位置单击鼠标左键，确定平行四边形的第三个点3，平行四边形绘制完毕。

平行四边形绘制完毕后，左键拖动平行四边形的一个角点，可以动态地改变平行四边形的尺寸。

在绘制完平行四边形的点1与点2后，按住＜Ctrl＞键，移动鼠标可以改变平行四边形的形状，然后在合适的位置单击鼠标左键，可以完成任意形状的平行四边形的绘制。图2-35所示为一个任意形状的平行四边形。

图2-34 绘制的平行四边形

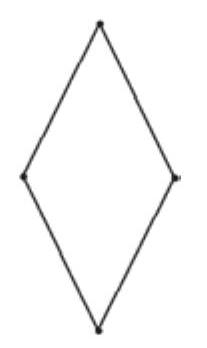

图2-35 任意形状的平行四边形
