绘制圆弧的方法主要有4种：圆心/起/终点画弧、切线弧、三点圆弧与使用直线命令绘制圆弧。下面分别介绍绘制圆弧的不同方法。

1.圆心/起/终点画弧

圆心/起/终点画弧方法是先指定圆弧的圆心，然后顺序拖动鼠标指定圆弧的起点和终点，确定圆弧的大小和方向。

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“圆心/起/终点画弧”命令，或者单击“草图”工具栏上的“圆心/起/终点画弧”按钮，开始绘制圆弧。

2）绘制圆弧的圆心。在绘图区域单击鼠标左键确定圆弧的圆心，如图2-22a所示。

3）绘制圆弧的起点。在绘图区域合适的位置，单击鼠标左键确定圆弧的起点，如图2-22b所示。

4）绘制圆弧的终点。拖动鼠标确定圆弧的角度和半径，并单击左键确认，如图2-22c所示。

5）确认绘制的圆弧。单击左侧“圆弧”属性管理器中的“确定”按钮，完成圆弧的绘制。

图2-22所示为圆心/起/终点画弧的过程。

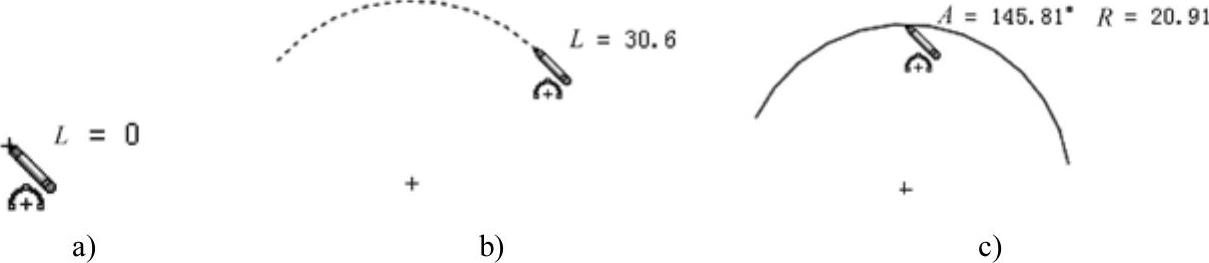

图2-22 圆心/起/终点画弧的过程

a）确定圆弧的圆心 b）拖动确定起点 c）拖动确定终点

圆弧绘制完成后，可以在圆弧的属性管理器中修改其属性。

2.切线弧

切线弧是指生成一条与草图实体相切的弧线。草图实体可以是直线、圆弧、椭圆和样条曲线等。

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“切线弧”命令，或者单击“草图”工具栏上的“切线弧”按钮，开始绘制切线弧。

2）选择切线弧起点。在已经存在草图实体的端点处单击鼠标左键，此时系统弹出如图2-23所示的“圆弧”属性管理器，鼠标变为形状。

3）绘制切线弧终点。拖动鼠标确定绘制圆弧的形状，并单击左键确认。

4）确认绘制的切线弧。单击左侧“圆弧”属性管理器中的“确定”按钮，完成切线弧的绘制。图2-24所示为直线的切线弧。

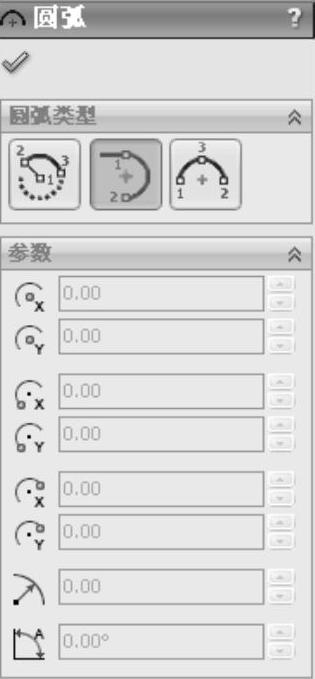

图2-23 “圆弧”属性管理器

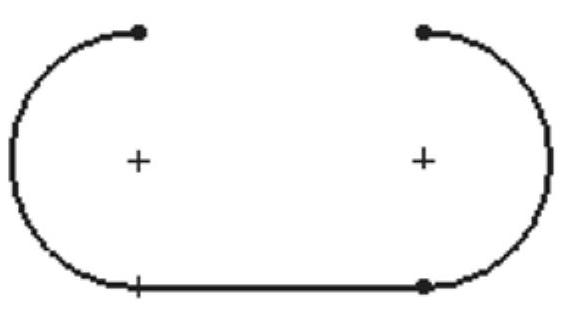

图2-24 直线的切线弧

绘制切线弧时，系统可以从指针移动推理是需要切线弧还是需要法线弧。存在4个目的区，具有如图2-25所示的8种可能结果。沿相切方向移动指针将生成切线弧；沿垂直方向移动指针将生成法线弧。可以通过返回到端点，然后向新的方向移动在切线弧和法线弧之间进行切换。

选择绘制的切线弧，然后在“圆弧”属性管理器中修改切线弧的属性。

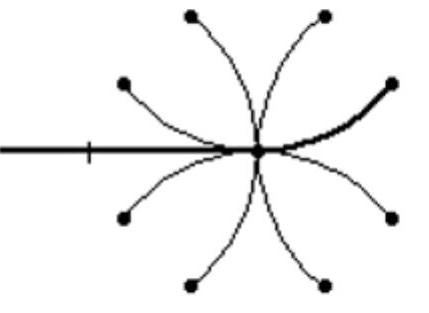

图2-25 绘制的8种切线弧

注意(www.daowen.com)

绘制切线弧时，鼠标拖动的方向会影响绘制圆弧的样式，因此在绘制切线弧时，鼠标最好沿产生圆弧的方向拖动。

3.三点圆弧

三点圆弧是通过起点、终点与中点的方式绘制圆弧。

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“三点圆弧”命令，或者单击“草图”工具栏上的“三点圆弧”按钮，开始绘制圆弧，此时鼠标变为形状。

2）绘制圆弧的起点。在绘图区域单击鼠标左键，确定圆弧的起点，如图2-26a所示。

3）绘制圆弧的终点。拖动鼠标到圆弧结束的位置，并单击左键确认，如图2-26b所示。

4）绘制圆弧的中点。拖动鼠标确定圆弧的半径和方向，并单击左键确认，如图2-26c所示。

5）确认绘制的圆弧。单击左侧“圆弧”属性管理器中的“确定”按钮，完成三点圆弧的绘制。

图2-26所示为三点圆弧的绘制过程。

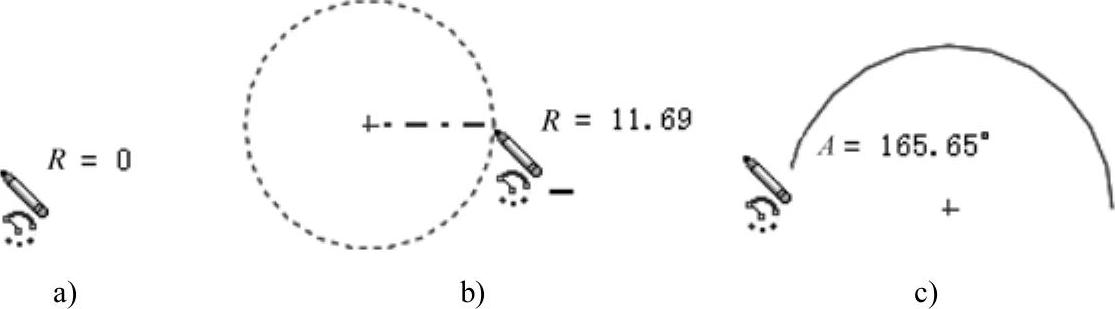

图2-26 三点圆弧的绘制过程

a）确定起点 b）确定终点 c）确定中点

选择绘制的三点圆弧，在“圆弧”属性管理器中可以修改三点圆弧的属性。

4.使用直线命令绘制圆弧

直线命令除了可以绘制直线外，还可以绘制连接在直线端点处的切线弧，使用该命令，必须首先绘制一条直线，然后才能绘制圆弧。

【操作步骤】

1）执行直线命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“直线”命令，或者单击“草图”工具栏上的“直线”按钮，首先绘制一条直线。

2）设置绘制圆弧。在不结束绘制直线命令的情况下，将鼠标稍微向旁边拖动，如图2-27a所示。

3）拖回到直线终点。将鼠标拖回到直线的终点，开始绘制圆弧，如图2-27b所示。

4）绘制圆弧。拖动鼠标到图中合适的位置，并单击左键确定圆弧的大小。

图2-27所示为使用直线命令绘制圆弧的过程。

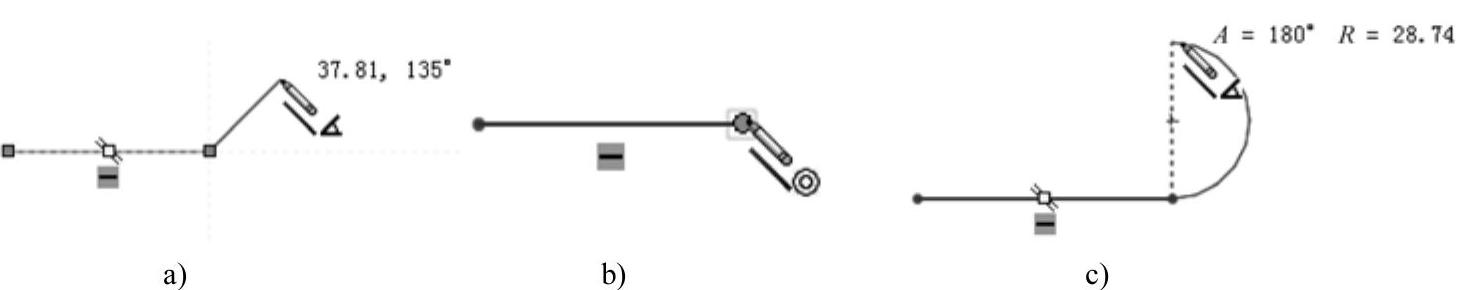

图2-27 使用直线命令绘制圆弧的过程

a）拖出鼠标 b）拖回至终点 c）确定圆弧

直线转换为绘制圆弧的状态，必须先将鼠标拖回至终点，然后拖出才能绘制圆弧。也可在此状态下单击鼠标右键，此时系统弹出如图2-28所示的快捷菜单，选择其中的“转到圆弧”命令即可绘制圆弧。同样，在绘制圆弧的状态下使用快捷菜单中的“转到直线”选项，就可以绘制直线。

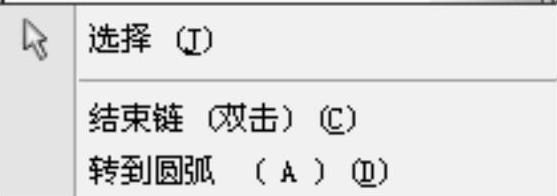

图2-28 快捷菜单
