当执行圆命令时，系统弹出如图2-19所示的“圆”属性管理器。从“圆”属性管理器中可以看到，圆可以通过两种方式来绘制：一种是绘制基于中心的圆；另一种是绘制基于周边的圆。下面分别介绍绘制圆的不同方法。

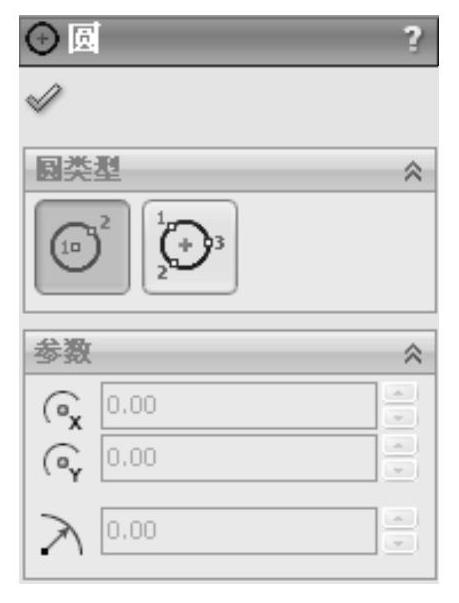

图2-19 “圆”属性管理器

1.绘制基于中心的圆

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“圆”命令，或者单击“草图”工具栏上的“圆”按钮，开始绘制圆。

2）绘制圆心。在绘图区域单击鼠标左键确定圆的圆心，如图2-20a所示。

3）确定圆的半径。移动鼠标拖出一个圆，然后单击鼠标左键，确定圆的半径，如图2-20b所示。

4）确认绘制的圆。单击“圆”属性管理器中的“确定”按钮，完成圆的绘制，如图2-20c所示。

图2-20所示为绘制基于中心圆的绘制过程。

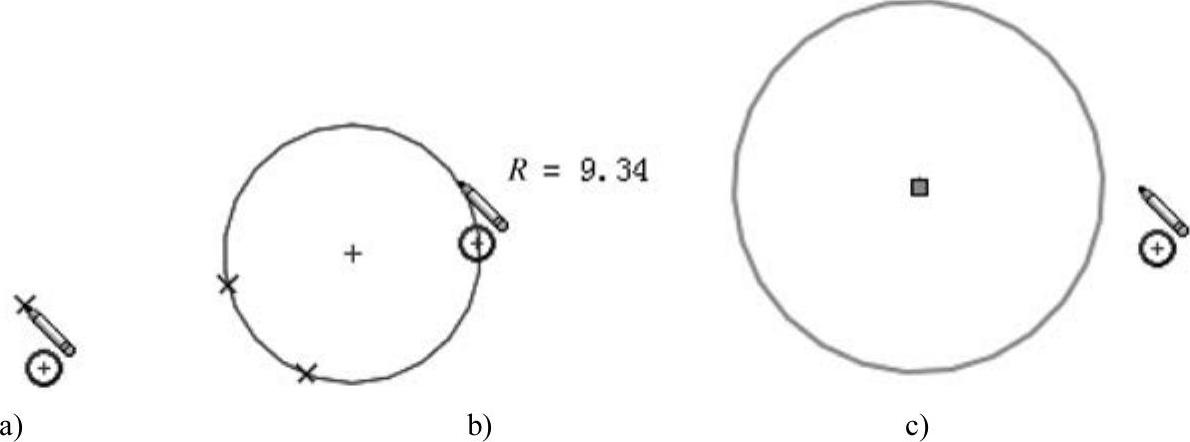

图2-20 绘制基于中心圆的绘制过程

a）确定圆心 b）确定半径 c）确定圆

2.绘制基于周边的圆(www.daowen.com)

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“周边圆”命令，或者单击“草图”工具栏上的“周边圆”按钮，开始绘制圆。

2）绘制周边上的一点。在绘图区域单击鼠标左键确定周边圆上的一点，如图2-21a所示。

3）绘制周边上的另一点。移动鼠标拖出一个圆，然后单击鼠标左键确定周边上的另一点，如图2-21b所示。

4）绘制圆。完成拖动，鼠标变为如图2-21b所示时，单击鼠标右键确定圆。

5）确定绘制的圆。单击“圆”属性管理器中的“确定”按钮，完成圆的绘制。

图2-21所示为绘制基于周边圆的绘制过程。

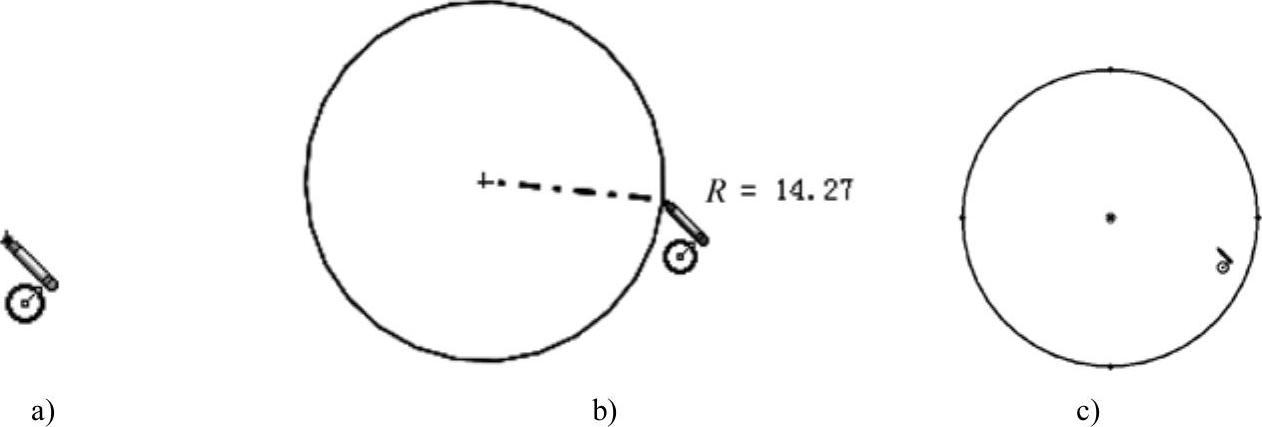

图2-21 绘制基于周边圆的绘制过程

a）确定周边圆上的一点 b）拖动绘制圆 c）确定圆

圆绘制完成后，通过拖动可以修改圆草图。通过鼠标左键拖动圆的周边可以改变圆的半径，拖动圆的圆心可以改变圆的位置。

圆绘制完成后，可以通过如图2-19所示的“圆”属性管理器修改圆的属性，即通过“参数”栏修改圆心坐标和圆的半径。
