直线与中心线的绘制方法相同，执行不同的命令，按照相同的步骤，在绘制区域绘制相应的图形即可。

直线分为3种类型：水平直线、竖直直线和任意直线。在绘制过程中，不同类型的直线其显示方式不同，下面分别对其进行介绍。

➢水平直线：在绘制直线过程中，笔型光标附近会出现水平直线图标符号，如图2-13所示。

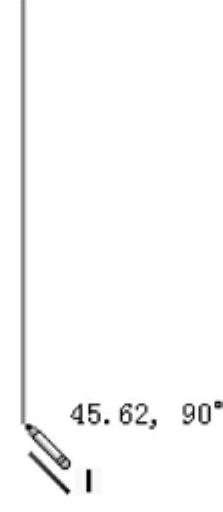

➢竖直直线：在绘制直线过程中，笔型光标附近会出现竖直直线图标符号，如图2-14所示。

图2-13 绘制水平直线

图2-14 绘制竖直直线

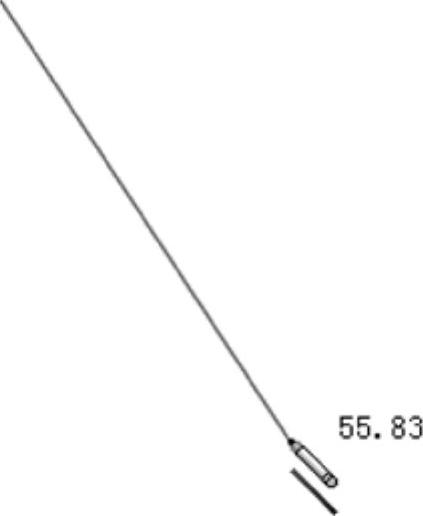

➢任意直线：在绘制直线过程中，笔型光标附近会出现任意直线图标符号，如图2-15所示。

在绘制直线的过程中，光标上方显示的参数为直线的长度和角度，可供参考。一般在绘制中，首先绘制一条直线，然后标注尺寸，直线也随着改变长度和角度。

绘制直线的方式有两种：拖动式和单击式。拖动式就是在直线的起点按住左键开始拖动鼠标，直到直线终点放开。单击式就是在绘制直线的起点单击一下鼠标左键，然后再在直线终点单击一下鼠标左键。

下面以绘制图2-16为例，介绍直线和中心线的绘制步骤。

图2-15 绘制任意直线

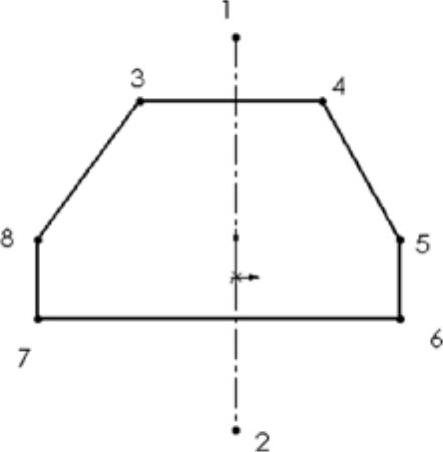

图2-16 绘制中心线和直线(www.daowen.com)

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“中心线”命令，或者单击“草图”工具栏上的“中心线”按钮，开始绘制中心线。

2）绘制中心线。在绘图区域单击鼠标左键确定中心线的起点1，然后移动鼠标到图中合适的位置，由于图中的中心线为竖直直线，所以当光标附近出现符号时，单击鼠标左键，确定中心线的终点2。

3）退出中心线绘制。按＜Esc＞键，或者在绘图区域单击鼠标右键，利用快捷菜单中的“选择”选项，退出中心线的绘制。

4）执行命令。选择菜单栏中的“工具”→“草图绘制实体”→“直线”命令，或者单击“草图”工具栏上的“直线”按钮，开始绘制直线。

5）绘制直线。在绘图区域单击鼠标左键确定直线的起点3，然后移动鼠标到图中合适的位置，由于直线34为水平直线，所以当光标附近出现符号时，单击鼠标左键，确定直线34的终点4。

6）绘制其他直线。重复以上绘制直线的步骤，绘制其他直线段，在绘制过程中要注意光标的形状，以确定是水平、竖直或者任意直线段。

7）退出直线绘制。按＜Esc＞键，或者在绘图区域单击鼠标右键，利用快捷菜单中的“选择”选项，退出直线的绘制。图2-16所示为绘制中心线和直线。

执行绘制直线命令时，系统弹出如图2-17所示的“插入线条”属性管理器，在“方向”设置栏有4个选项，默认为“按绘制原样”选项。不同选项绘制直线的类型不同，单击“按绘制原样”选项外的任意一项，会要求输入直线的参数。以“角度”为例，单击该选项，会出现如图2-18所示的属性管理器，要求输入直线的参数。设置好参数后，单击直线的起点就可绘制出所需要的直线了。

在“插入线条”属性管理器的“选项”设置栏有两个选项，选择不同的选项，可以分别绘制构造线和无限长直线。

在图2-18所示属性管理器的“参数”设置栏有两个选项，分别是长度和角度。通过设置这两个参数，可以绘制一条直线。

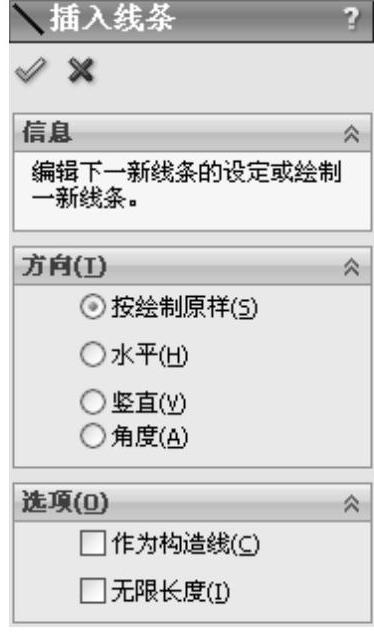

图2-17 “插入线条”属性管理器

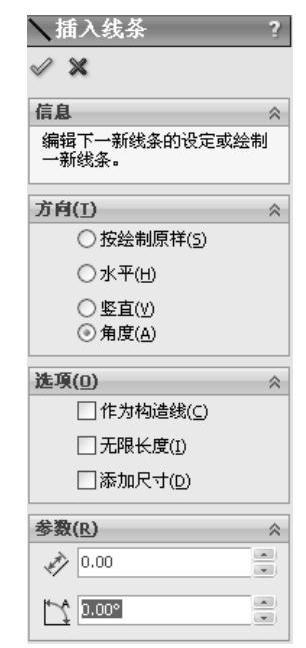

图2-18 设置参数的属性管理器
