执行点命令后，在绘图区域中的任何位置都可以绘制点，绘制的点不影响三维建模的外形，只起参考作用。

执行异型孔向导命令后，点命令用于决定产生孔的数量。

点命令可以生成草图中两个不平行线段的交点以及特征实体中两个不平行边缘的交点，产生的交点作为辅助图形，用于标注尺寸或者添加几何关系，并不影响实体模型的建立。下面分别介绍不同类型点的操作步骤。

1.绘制点

【操作步骤】

1）执行命令。在草图绘制状态下选择菜单栏中的“工具”→“草图绘制实体”→“点”命令，或者单击“草图”工具栏上的“点”按钮，光标变为绘图光标。

2）确认绘制点位置。在绘图区域单击鼠标左键，确认绘制点的位置，此时点命令继续处于激活位置，可以继续绘制点。

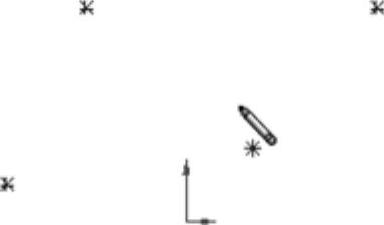

图2-10所示为使用绘制点命令绘制的多个点。

2.生成草图中两不平行线段的交点

图2-10 绘制的点

以图2-11所示为例，生成直线1和直线2的交点，图2-11a所示为生成交点前的图形，图2-11b所示为生成交点后的图形。

【操作步骤】

1）选择直线。在草图绘制状态下按＜Ctrl＞键，用鼠标左键选择如图2-11a所示中的直线1和直线2。(www.daowen.com)

2）执行命令。选择菜单栏中的“工具”→“草图绘制实体”→“点”命令，或者单击“草图”工具栏上的“点”按钮，此时草图如图2-11b所示。

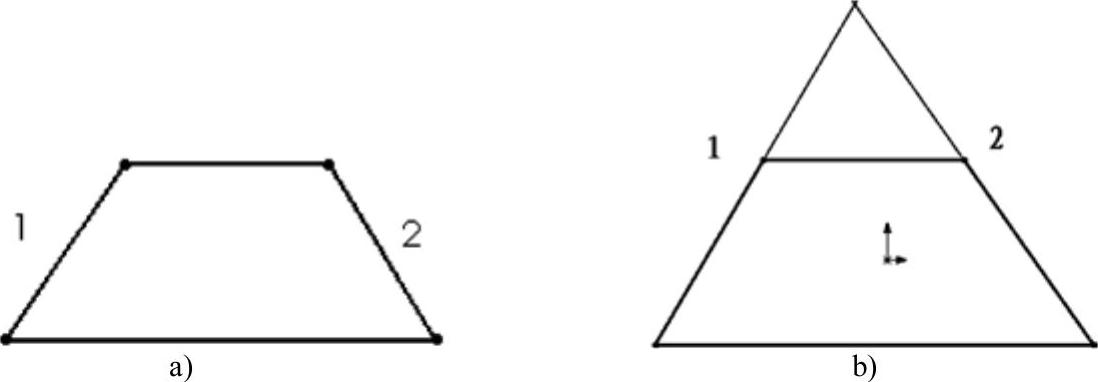

图2-11 生成草图交点图示

a）生成交点前的图形 b）生成交点后的图形

3.生成特征实体中两个不平行边缘的交点

以图2-12所示为例，生成面A中直线1和直线2的交点，图2-12a所示为生成交点前的图形，图2-12b所示为生成交点后的图形。

【操作步骤】

1）选择特征面。选择如图2-12a所示中的面A作为绘图面，进入草图绘制状态。

2）选择边线。按住＜Ctrl＞键，用鼠标左键选择如图2-12a所示中的边线1和边线2。

3）执行命令。选择菜单栏中的“工具”→“草图绘制实体”→“点”命令，或者单击“草图”工具栏上的“点”按钮，此时如图2-12b所示。

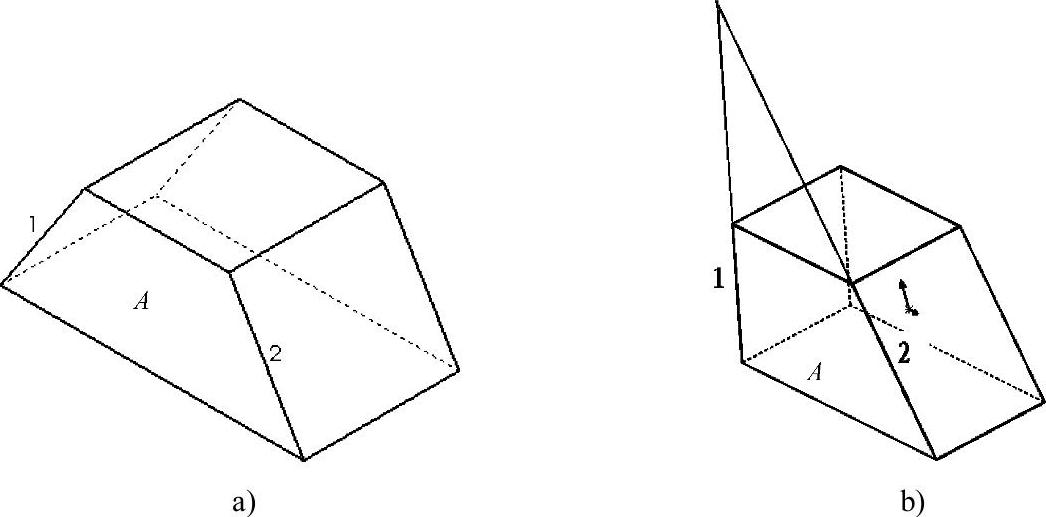

图2-12 生成特征边线交点图示

a）生成交点前的图形 b）生成交点后的图形
