SolidWorks可以直接在基准面上或者在三维空间的任意点绘制三维草图实体，绘制的三维草图可以作为扫描路径和扫描的引导线，也可以作为放样路径和放样中心线等。

【操作步骤】

1）设置视图方向。单击“前导工具栏”的“前导视图”工具栏中的“等轴测”图标，设置视图方向为等轴测方向。在该视图方向下，坐标X、Y、Z3个方向均可见，可以比较方便地绘制三维草图。

2）执行三维草图命令。选择菜单栏中的“插入”→“3D草图”命令，或者单击“草图”工具栏中的“3D草图”图标按钮，进入三维草图绘制状态。

3）选择草图绘制工具。单击“草图”工具栏中需要绘制的草图工具，本例单击“直线”图标按钮，开始绘制三维空间直线，注意此时在绘图区域中出现了空间光标，如图2-6所示。

4）绘制草图。以原点为起点绘制草图，基准面为光标提示的基准面，方向由鼠标拖动决定，图2-7所示为在XY基准面上绘制的草图。

图2-6 光标显示

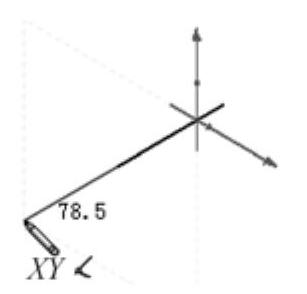

图2-7 在XY基准面上绘制的草图

5）改变绘制的基准面。上一步是在XY的基准面上绘制直线，当继续绘制直线时，光标会显示出来。按下＜Tab＞键，会改变绘制的基准面，依次为XY、YZ、ZX基准面。图2-8所示为在YZ基准面上绘制的草图。按＜Tab＞键依次绘制其他基准面上的草图，绘制完的三维草图如图2-9所示。(www.daowen.com)

6）退出三维草图绘制。再次单击“草图”工具栏中的“3D草图”图标按钮，或者在绘图区域单击鼠标右键，在弹出的快捷菜单中单击“退出草图”选项，退出三维草图绘制状态。

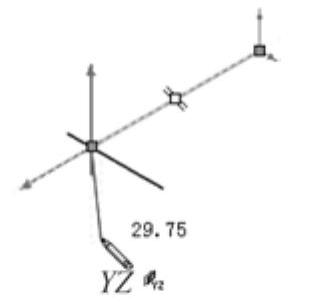

图2-8 在YZ基准面上绘制的草图

图2-9 绘制完的三维草图

注意

绘制三维草图时，绘制的基准面要以光标显示为准，不要人为主观判断，要注意实时地按＜Tab＞键，变换视图的基准面。

二维草图和三维草图既有相似之处，又有不同之处。绘制三维草图时，二维草图中的所有圆工具、弧工具、矩形工具、直线、样条曲线和点等工具都可用，只有曲面上的样条曲线工具只能在三维草图上可用。在添加几何关系时，二维草图中的大多数几何关系都可用于三维草图中，但是对称、阵列、等距与等长线例外。

对于二维草图，其绘制的草图实体是所有几何体在要绘制草图的基准面上投影，三维草图是空间实体。
