绘制2D草图，必须进入草图绘制状态。草图必须在平面上绘制，这个平面可以是基准面，也可以是三维模型上的平面。由于开始进入草图绘制状态时，没有三维模型，因此必须指定基准面。

绘制草图必须认识草图绘制的工具，图2-1所示为常用的“草图”面板和“草图”工具栏。绘制草图可以先选择绘制的平面，也可以先选择草图绘制实体。下面分别介绍这两种方式的操作步骤。

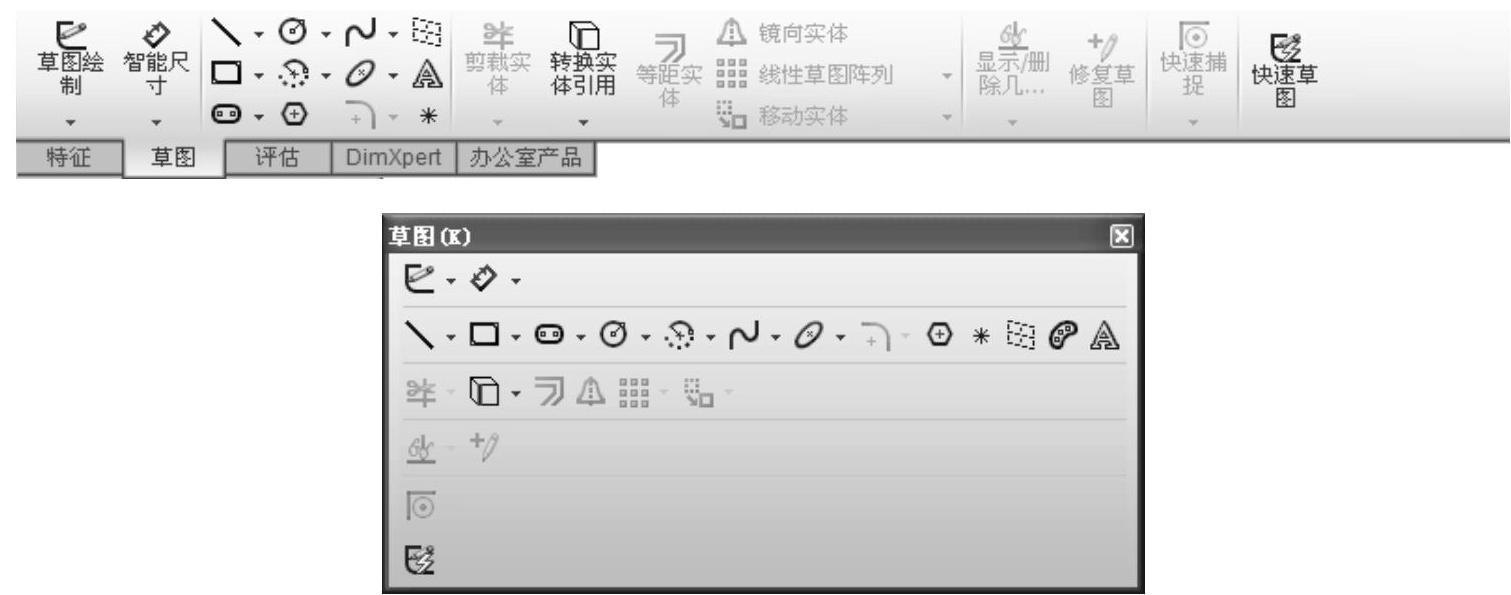

图2-1 常用的“草图”面板和“草图”工具栏

1.以先选择草图绘制实体的方式进入草图绘制状态

【操作步骤】

1）执行命令。选择菜单栏中的“插入”→“草图绘制”命令，或者单击“草图”工具栏上的“草图绘制”按钮，或者直接单击“草图”工具栏上要绘制的草图实体，此时绘图区域出现如图2-2所示的系统默认基准面。

2）选择基准面。用鼠标左键选择绘图区域中的3个基准面之一，确定要在哪个面上绘制草图实体。

3）设置基准面方向。单击“标准视图”工具栏中的“正视于”按钮，使基准面旋转到正视方向，以便于绘图。(www.daowen.com)

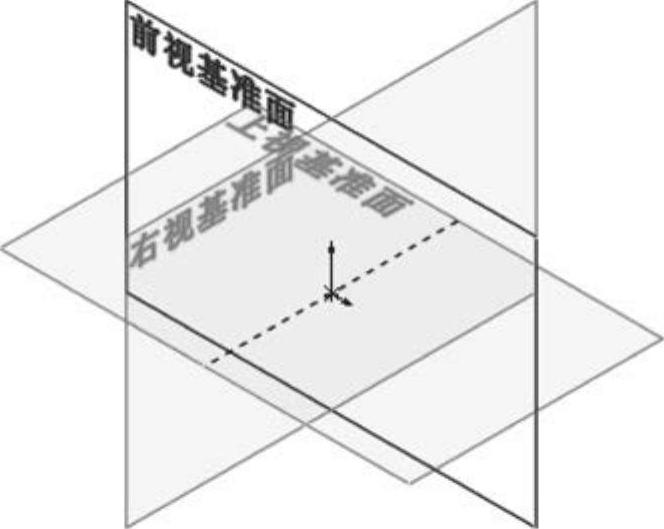

图2-2 系统默认基准面

2.以先选择草图绘制基准面的方式进入草图绘制状态

【操作步骤】

1）选择基准面。先在特征管理区中选择要绘制的基准面，即前视基准面、右视基准面和上视基准面中的一个面。

2）设置基准面方向。单击“标准视图”工具栏中的“正视于”按钮，使基准面旋转到正视于方向。

3）执行命令。单击“草图”工具栏上的“草图绘制”按钮，或者单击要绘制的草图实体，进入草图绘制状态。
