FeatureManager设计树位于SolidWorks窗口的左侧，是SolidWorks软件窗口中比较常用的部分，它提供了激活的零件、装配体或工程图的大纲视图，从而可以很方便地查看模型或装配体的构造情况，或者查看工程图中的不同图样和视图。

FeatureManager设计树和图形区域是动态链接的。使用时可以在任何窗格中选择特征、草图、工程视图和构造几何线。FeatureManager设计树就是用来组织和记录模型中的各个要素及要素之间的参数信息和相互关系，以及模型、特征和零件之间的约束关系等，几乎包含了所有的设计信息。FeatureManager设计树如图1-18所示。

FeatureManager设计树的功能主要有以下几种：

➢以名称来选择模型中的项目：即可以通过在模型中选择其名称来选择特征、草图、基准面及基准轴。SolidWorks在这一项中很多功能与Window操作界面类似，如在选择的同时按住＜Shift＞键，可以选取多个连续项目；在选择的同时按住＜Ctrl＞键，可以选取非连续项目等。

➢确认和更改特征的生成顺序。在FeatureManager设计树中，利用拖动项目可以重新调整特征的生成顺序，这将更改重建模型时特征重建的顺序。

➢通过双击特征的名称可以显示特征的尺寸。

➢如要更改项目名称，在名称上缓慢单击两次以选择该名称，然后输入新的名称即可，如图1-19所示。

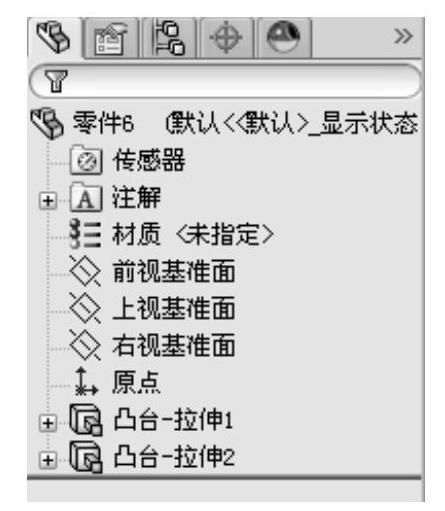

图1-18 FeatureManager设计树(www.daowen.com)

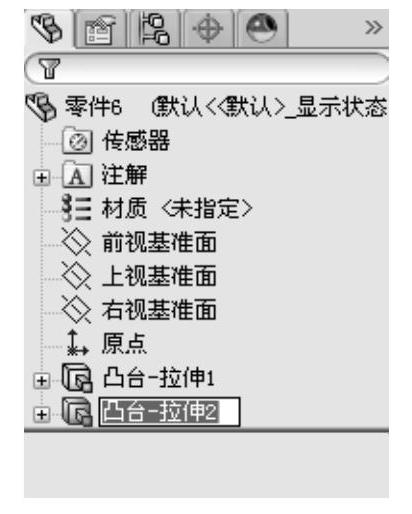

图1-19 更改项目名称

➢压缩和解除压缩零件特征和装配体零部件，在装配零件时是很常用的。同样，如要选

择多个特征，请在选择时按住＜Ctrl＞键。

➢用右键单击清单中的特征，然后选择父子关系，以便查看父子关系。

➢单击标右键，在树显示里还可显示如下项目：特征说明、零部件说明、零部件配置名称和零部件配置说明等。

➢将文件夹添加到FeatureManager设计树中。

对FeatureManager设计树的操作是熟练应用SolidWorks的基础，也是应用SolidWorks的重点，由于其功能强大，不能一一列举，在后面章节中会多次用到，只有在学习的过程中熟练应用设计树的功能，才能加快建模的速度、提高效率。
