在绘制三维对象的过程中，如果需要改变当前绘图面，就需要重新设置坐标系的位置和方向，这就是所说的用户坐标系（UCS）。

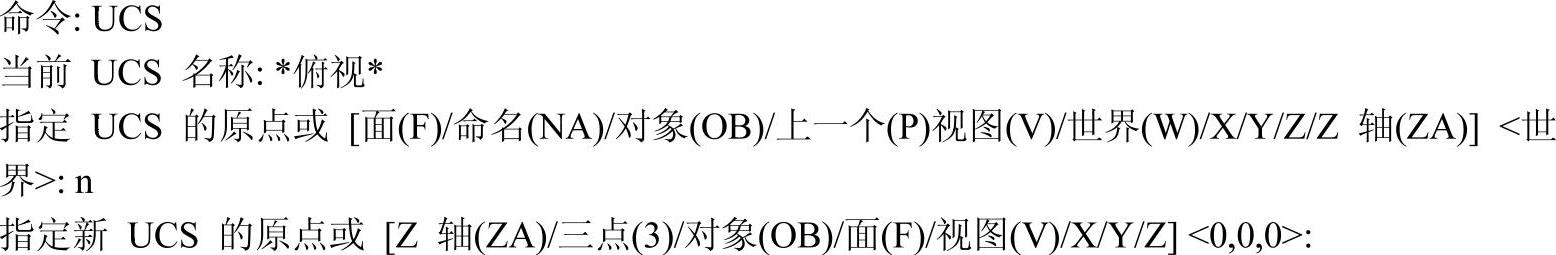

在“常用”选项卡下的“坐标”面板中单击“世界”按钮，如图7-2所示，或者在命令行中输入“UCS”命令，然后在命令提示行中选择“新建（N）”选项，则将显示创建坐标系的各种方法。

提示：要打开“坐标”面板，用户可使用鼠标右击“视图”选项卡，从中选择“显示面板”|“坐标”选项即可，如图7-3所示。

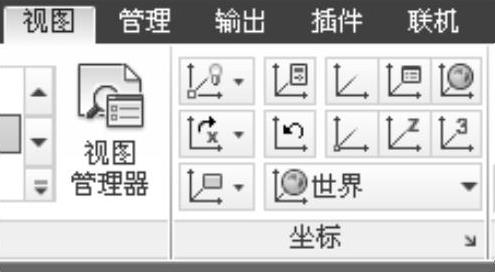

图7-2 单击“世界”按钮

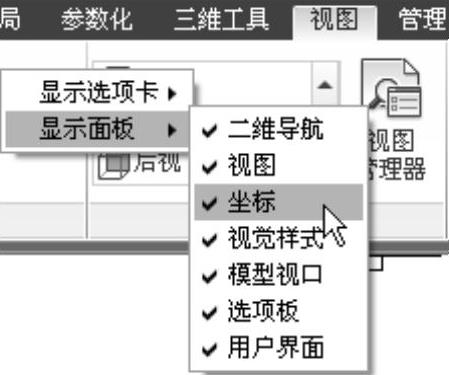

图7-3 打开“坐标”面板

选项讲解

“新建（N）”选项的含义

知识要点

●Z轴（ZA）：表示用特定的Z轴正半轴来定义UCS。通过指定新的原点和位于新建Z轴正半轴上的点来定义新坐标系的Z轴方向。其命令行提示如下，建立的效果如图7-4所示。

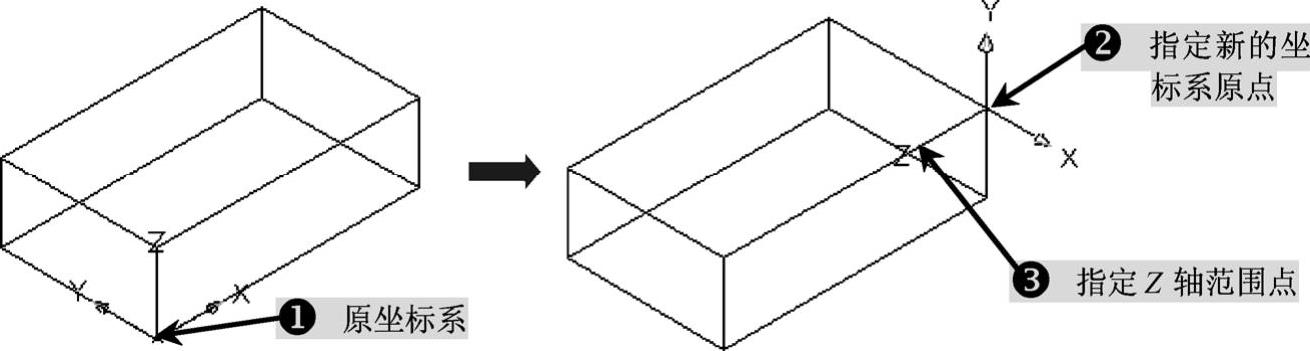

图7-4 通过原点与“Z轴”来建立UCS

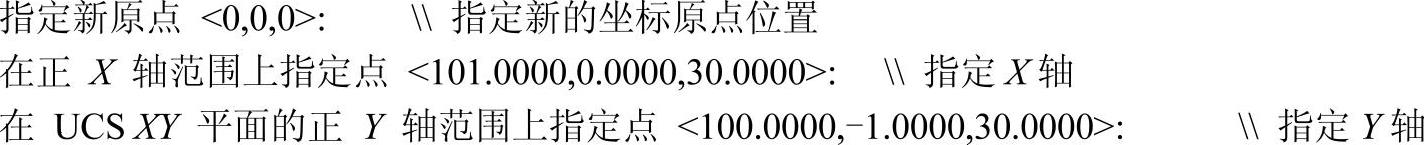

●三点（3）：表示通过3点的方式来定义新的UCS。此时需要指定新的UCS原点、X轴和Y轴的正方向。其命令行提示如下所示，视图效果如图7-5所示。

(www.daowen.com)

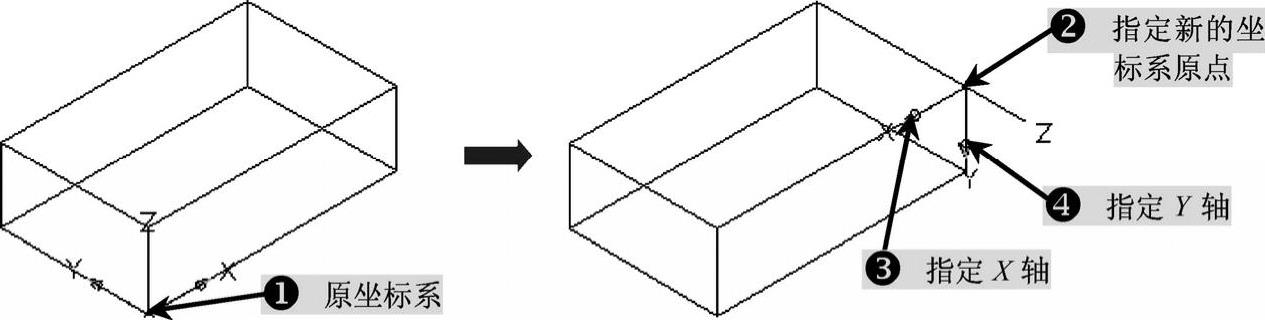

图7-5 通过“三点”来建立UCS

●对象（OB）：表示根据选定的三维对象来定义新的坐标系，其新UCS的拉伸方向为选定对象的方向（X轴）。其命令行提示如下，视图效果如图7-6所示。

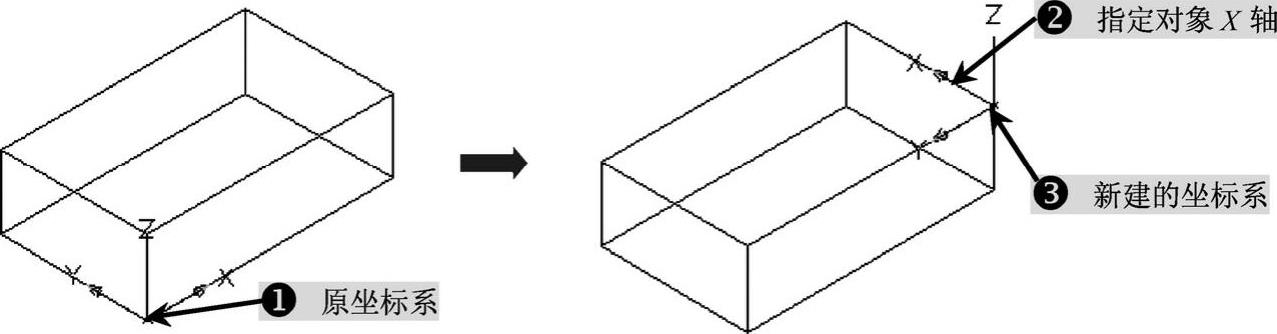

图7-6 指定对象的X轴来建立UCS

●面（F）：表示将UCS与三维对象的选定面对齐。其命令行提示如下，视图效果如图7-7所示。

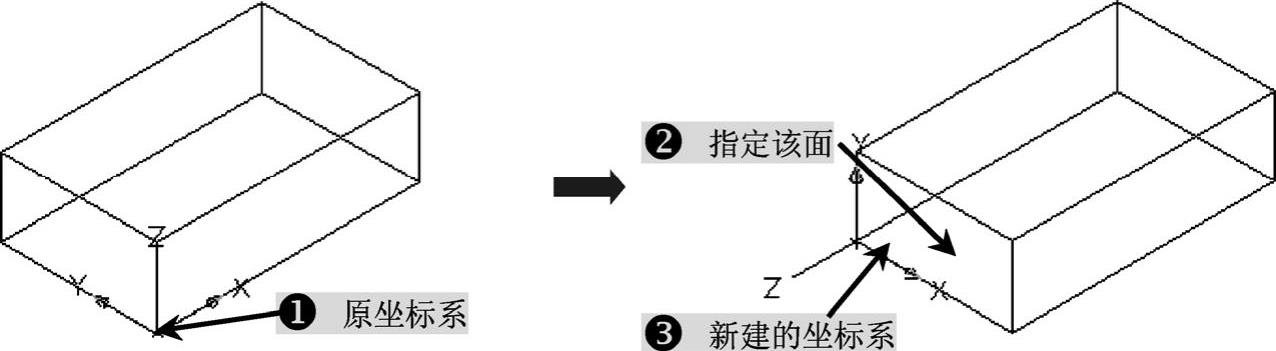

图7-7 指定对象的面来建立UCS

●视图（V）：表示以平行于屏幕的平面为XY平面建立新的坐标系，但UCS的原点将保持不变。

●X/Y/Z：表示绕指定轴旋转当前UCS。其命令行提示如下，视图效果如图7-8所示。

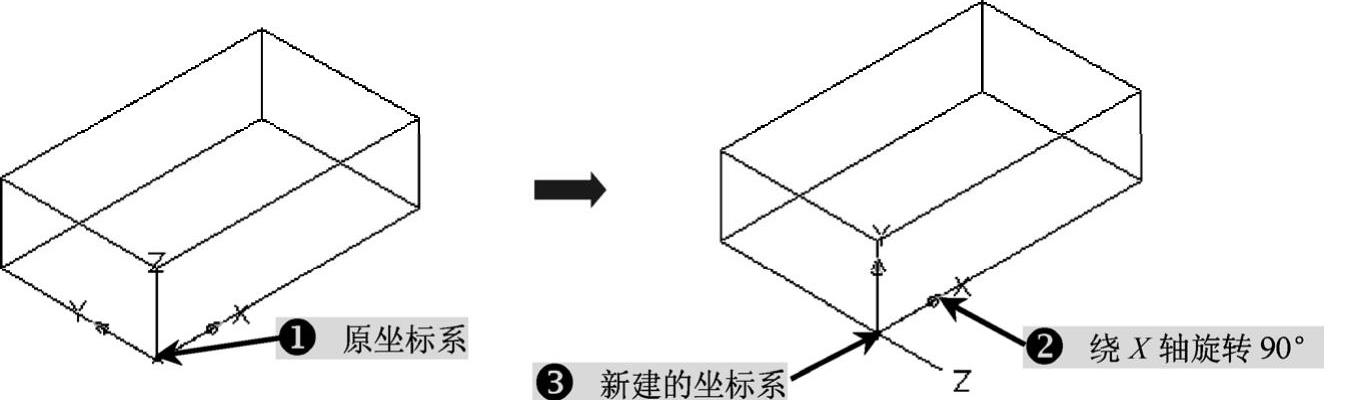

图7-8 绕指定轴旋转建立UCS
