在将块插入到绘图区时，块的定义说明也被插入到图形中，并被复制到图形库中。在AutoCAD中，系统提供了两种方法插入块：一种是自动换算比例和旋转插入法，另一种是定义坐标、比例和旋转角度插入块法。

1.自动换算比例和旋转插入块

比较图形文件和所插入块的单位比例，并以此比例缩放插入块的尺寸。当插入该块时，AutoCAD自动按“单位”对话框中的单位值缩放块。

插入块时，首先从“设计中心窗口”的“项目列表”或“搜索”对话框中选择要插入的块，并将其拖到绘图窗口中。当鼠标指针在绘图窗口移动时，所插入的块也随之移动。当移到所插位置时，松开鼠标键，则块就以默认的比例和旋转角度插入到绘图区。

技巧提示

插入块时注意

学习笔记(www.daowen.com)

当其他命令处于激活状态时不能向绘图区插入块，并且一次只能插入和引用一个块。当块按自动比例方式插入时，块所标注的尺寸是不准确的。

2.定义坐标、比例和旋转角度插入块

自动比例换算插入块容易造成块内的尺寸发生错误，可以采用定义坐标、比例和旋转角度的方式插入块。这时可在“设计中心窗口”的“项目列表”或“搜索”对话框中选择要插入的块，用鼠标右键将块拖到绘图窗口，并释放鼠标右键。在绘图区任意位置右击可弹出插入快捷菜单，选择“插入为块”命令，打开“插入”对话框，如图6-47所示。

在“插入”对话框中，分别确定插入基点、比例和旋转角度，或在屏幕上通过拾取确定以上参数，然后单击“确定”按钮，即可将选定的块按确定的参数插入到绘图区。在块插入过程中，还可选择“分解”复选框，将块分解后再插入。

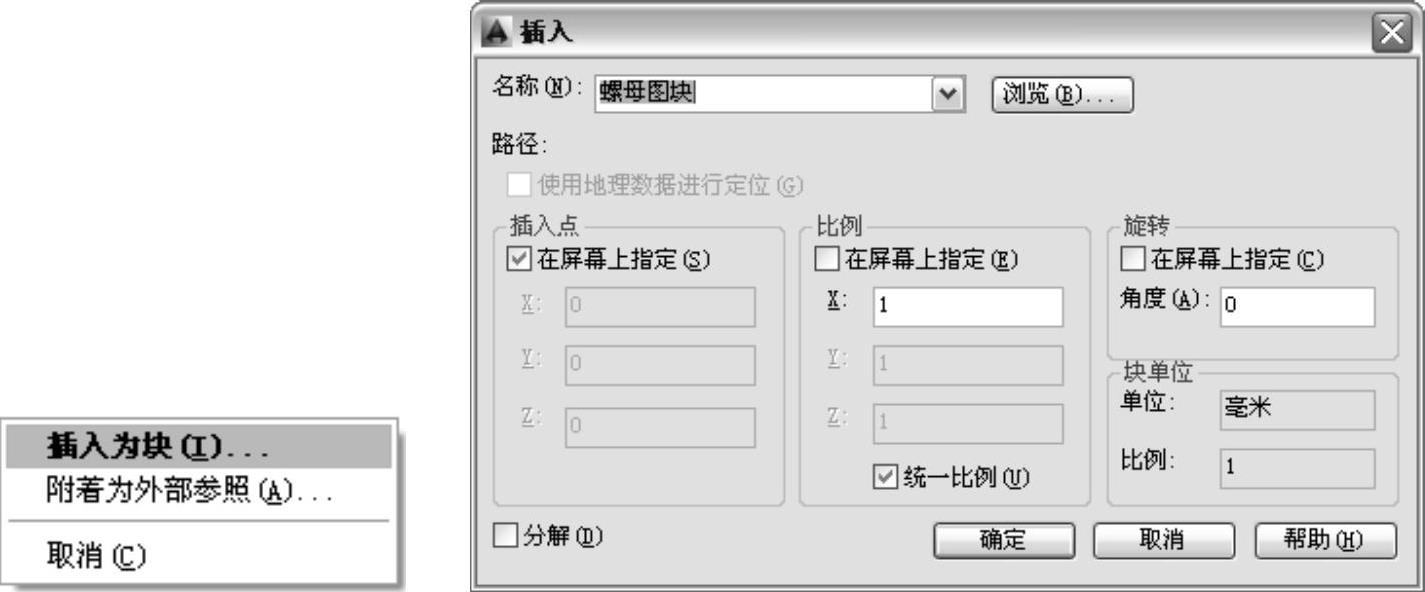

图6-47 “插入”对话框
