为带属性的图块指定属性值后,还可以根据需要修改属性值或属性的对齐方式、高度和旋转角度等参数。修改块属性的方法主要有以下几种。
●菜单栏:选择“修改”|“对象”|“属性”|“单个”菜单命令。
●面板:在“插入”选项卡的“块”面板中单击“编辑属性”按钮。
●命令行:在命令行中输入“EATTEDIT”。
执行上述任意一种操作后,命令窗口出现“选择块:”的提示,选择指定了属性的块后,系统弹出如图6-29所示的“增强属性编辑器”对话框。在该对话框的“属性”选项卡的“值”文本框中即可修改图块的属性值。另外,在该对话框中,用户还可修改属性标记的各项参数,如文字样式和文字高度等。
图6-29 “增强属性编辑器”对话框
选项讲解
“增强属性编辑器”对话框
知识要点
●属性:显示指定给每个属性的标记、提示和值。只能更改属性值。
●值:为选定的属性指定新值。多行文字属性包含带有省略号的按钮。使用“文字格式”工具栏和标尺,单击打开“在位文字编辑器”。根据ATTIPE系统变量的设置,将显示缩略版或完整版的“文字格式”工具栏。如要将一个字段用作该值,单击鼠标右键,然后单击快捷菜单中的“插入字段”,将显示“字段”对话框。
●文字选项:设定用于定义图形中属性文字的显示方式。在“特性”选项卡上更改属性文字的颜色,如图6-30所示。
●文字样式:指定属性文字的文字样式。将文字样式的默认值指定给在此对话框中显示的文字特性。
●对正:指定属性文字的对正方式(左对正、居中对正或右对正)。
●高度:指定属性文字的高度。
●旋转:指定属性文字的旋转角度。
●注释性:指定属性为注释性。单击信息图标以了解有关注释性对象的详细信息。
●反向:指定属性文字是否反向显示。对多行文字属性不可用。(www.daowen.com)
●倒置:指定属性文字是否倒置显示。对多行文字属性不可用。
●宽度因子:设置属性文字的字符间距。输入<1.0的值将压缩文字。输入>1.0的值则扩大文字。
●倾斜角度:指定属性文字自其垂直轴线倾斜的角度。对多行文字属性不可用。
●边界宽度:换行至下一行前,指定多行文字属性中一行文字的最大长度。值“0.000”表示一行文字的长度没有限制。此选项不适用于单行文字属性。
●“特性”选项卡(增强属性编辑器):定义属性所在的图层以及属性文字的线宽、线型和颜色。如果图形使用打印样式,可以使用“特性”选项卡为属性指定打印样式。如图6-31所示。
图6-30 “文字选项”选项卡
图6-31 “特性”选项卡
●图层:指定属性所在图层。
●线型:指定属性的线型。
●颜色:指定属性的颜色。
●线宽:指定属性的线宽。如果LWDISPLAY系统变量关闭,将不显示对此选项所做的更改。
●打印样式:指定属性的打印样式。如果当前图形使用颜色相关打印样式,则“打印样式”列表不可用。

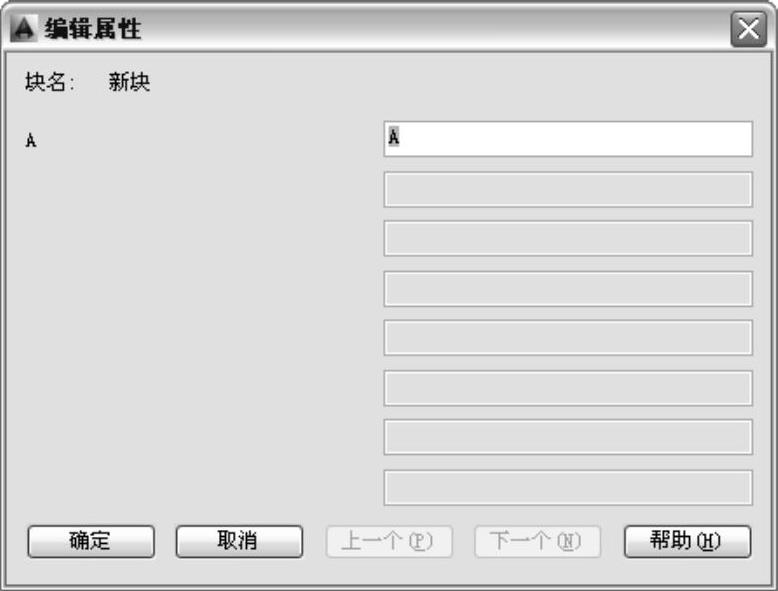

若在命令窗口中输入“DDATTE”命令来修改图块的属性值,则在选择定义了属性的图块后,系统将弹出如图6-32所示的“编辑属性”对话框,在其中显示了属性块的名称、提示信息以及属性值,在“块名”右侧的文本框中输入新的属性值,单击“确定”按钮即可修改图块的属性值。
图6-32 “编辑属性”对话框
