动态块是指利用块定义添加的动态元素来完成块参照的变化。当插入动态块参照之后，利用块参照的夹点可以改变块参照的形状、角度和大小等。动态块具有灵活性和智能性。用户在操作时可以轻松地更改图形中的动态块参照。可以通过自定义夹点或自定义特性来操作动态块参照中的几何图形。这使得用户可以根据需要在位调整块，而不用搜索另一个块以插入或重定义现有的块。

通常情况下，向动态块定义中添加动作后，必须将该动作与参数、参数上的关键点与几何图形相关联。关键点是参数上的点，编辑参数时该点将会驱动与参数相关联的动作。与动作相关联的几何图形称为选择集。参数还可定义和约束一些值，用来影响动态块参照在图形中的行为。某些参数可能会具有固定的值集、最小值和最大值或者增量值。例如，窗口块中使用的线性参数可能具有下列固定的值集：100、150、200。块参照插入到图形中后，用户只能指定这些值。

参数添加到动态块定义中后，夹点将添加到该参数的关键点。关键点是用于操作块参照的参数部分。例如，线性参数在其基点和端点具有关键点。用户可以从任意一关键点操作参数距离。动态块定义中必须至少包含一个参数。向动态块定义添加参数后，将自动添加与该参数的关键点相关联的夹点。然后用户必须向块定义添加动作并将该动作与参数相关联。

一学即会

动态块的实例讲解

视频：动态块的实例讲解.avi

案例：动态螺母.dwg

在前面已经讲解了参数与动作，下面针对较为重要的参数与对应的动作，以实例的方式进行说明。

1.建立一个可以动态移动的图块

1）正常启动AutoCAD 2014，系统将自动新建一个文件。

2）在“标准”工具栏中单击“工具选项板窗口”按钮，打开“工具选项板”面板，切换到“机械”选项卡中，选择“六角螺母-公制”项，并将其拖曳到视图的空白位置，从而在视图中将显示六角螺母图块对象，如图6-6所示。

图6-6 拖曳的图块对象

3）在“修改”工具栏中单击“分解”按钮，将视图中的六角螺母图块进行打散操作。

4）在命令行中输入“写块”命令（W），将弹出“写块”对话框，将分解的图形对象保存为“动态螺母”图块对象，其操作步骤如图6-7所示。

图6-7 创建动态螺母图块

5）在视图中双击动态螺母图块对象，将弹出“编辑块定义”对话框，在列表框中选择“动态螺母”对象，再单击“确定”按钮，系统将打开“块编写选项板”面板和“块编辑器”工具栏，如图6-8所示。

图6-8 进入块编辑窗口

6）在“块编写选项板”中，切换到“参数”选项卡，选择“点”参数，再选择图块上的任意一点（例如，圆心点），便出现“位置”参数的图示效果，如图6-9所示。

图6-9 设置点参数

7）切换到“动作”选项卡，选择“移动”动作，在图块上选择“位置”参数，在选择整个螺母的图形对象后按〈Enter〉键，从而在图块对象上显示“移动”图标，如图6-10所示。

图6-10 设置移动动作

8）在“块编辑器”工具栏中单击“块保存定义”按钮，再单击“关闭块编辑器”按钮退出，从而完成该动态块的编辑。

9）此时在绘图区中选择动态螺母图块对象，将在视图的中间位置出现“移动”符号，使用鼠标拖曳该符号，则整个图块将被移动，如图6-11所示。

图6-11 移动图块的效果

2.加入动态旋转功能

1）继前面的实例步骤2），3）。

2）展开“块编写选项板”的“参数”选项卡，加入“旋转”参数到指定的位置A点。

3）拖曳鼠标，确定B点位置，完成了参数半径的设定，同时出现“角度1”参数符号，如图6-12所示。

图6-12 设置旋转参数

4）切换到“动作”选项卡，选择“旋转”动作，选择“角度1”参数，然后框选整个图块对象，并指定动作所要旋转的位置，如图6-13所示。

图6-13 设置旋转动作

5）在“块编辑器”工具栏中单击“块保存定义”按钮，再单击“关闭块编辑器”按钮退出，从而完成该动态块的编辑。

6）此时在绘图区中选择动态螺母图块对象，将在视图的右侧同时显示“旋转”制点符号，使用鼠标拖曳该符号，则整个图块将被旋转，如图6-14所示。

图6-14 旋转图块的效果

3.以下拉式清单缩放对象

创建参数表的目的就是建立一表单，并新增表单参数项目。通过参数表动作的设定，让每个表单项目都有对应的动作，从而用户只要指定不同的表单项目，就会有对应的外观变化。

1）延续前面实例，将所有的参数和动作删除。

2）在“参数”选项卡中选择“线性”参数，指定起点A、端点B、标签位置C，如图6-15所示。(www.daowen.com)

图6-15 设置线性参数

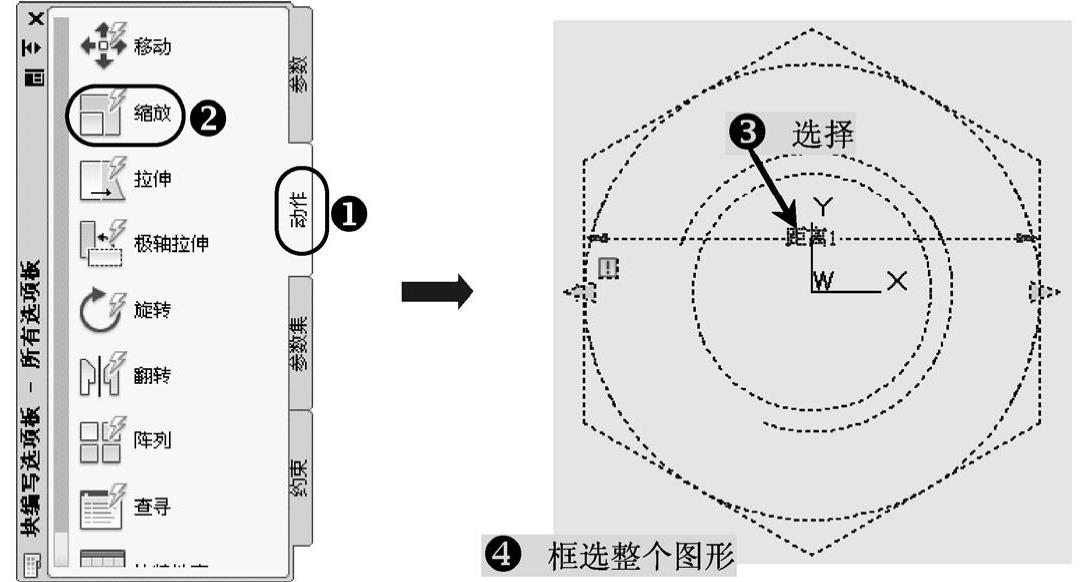

3）切换到“动作”选项卡，选择“缩放”动作，选择“距离1”参数，再框选整个图形对象并按〈Enter〉键，如图6-16所示。

4）选择“距离1”标签，按〈Ctrl+1〉键打开“特性”面板，在“距离类型”组合框中选择“列表”项，然后在“距离值列表”项右侧单击按钮，将弹出“添加距离值”对话框，在“要添加的距离”文本框中输入“13，11，9，7”，再单击“添加”按钮，则在下侧的列表框中显示所添加的距离值，最后单击“确定”按钮，如图6-17所示。

5）在“参数”选项卡中选择“查询”参数，在图形的右侧指定该参数的放置位置，如图6-18所示。

图6-16 设置缩放动作

图6-17 设置特性

图6-18 设置查询参数

6）切换到“动作”选项卡，选择“查询”动作，选择“查询1”标签，将弹出“特性查寻表”对话框，单击“添加特性”按钮，将弹出“添加参数特性”对话框，选择“距离1”项后单击“确定”按钮返回。然后在“输入特性”和“查询特性”列表框中分别选择相应的数值，最后单击“确定”按钮，如图6-19所示。

7）保存该图块对象后并选择，该图块的右侧将显示标记，使用鼠标单击该倒三角按钮，将显示列表，若选择列表值“7”，则该图块对象将被缩放到内圆半径值为7的效果，如图6-20所示。

图6-19 设置查询动作

图6-20 执行列表中的缩放效果

一学即会

创建螺母图块

视频：创建螺母图块.avi

案例：螺母图块.dwg

本实战训练的案例结合前面学习的定义图块创建螺母图块，用户在学习的过程中可以学习到新命令给绘制图形带来的快捷与方便。其操作步骤如下：

1）正常启动AutoCAD 2014，执行“文件”|“打开”菜单命令，打开“案例\06\机械样板.dwt”，再执行“文件”|“另存为”菜单命令，将其另存为“案例\06\螺母图块.dwg”文件。

2）执行“圆”命令（C），绘制半径11.5和8的圆对象，如图6-21所示。

3）执行“多边形”命令（POL），侧面数输入“6”，中心点选择上一步绘制圆对象的圆心，选择“外切于圆（C）”选项，输入半径“11.5”，如图6-22所示。

图6-21 绘制圆对象

图6-22 绘制正六边形

4）执行“偏移”命令（O），将半径8的圆对象向内偏移1，如图6-23所示。

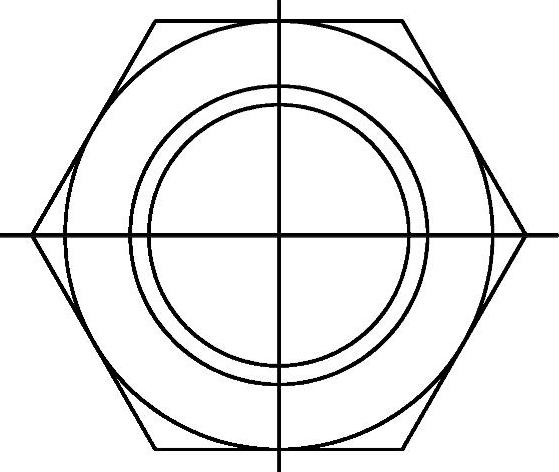

5）执行“构造线”命令（XL），绘制图形的水平和垂直中心线，如图6-24所示。

图6-23 偏移圆对象

图6-24 绘制中心线

6）将中心线颜色转换为“红色”，线型转换为“CENTER”，线宽转换为“0.18mm”，如图6-25所示。

7）执行“修剪”命令（TR），进行修剪处理，效果如图6-26所示。

图6-25 转换中心线线型

图6-26 修剪效果

8）执行“写块”命令（W），打开“写块”对话框，基点选择水平、垂直中心线交点，对象选择绘制好的图形，操作过程如图6-27所示。

9）至此，该图形已经绘制完成，按〈Ctrl+S〉组合键对该文件进行保存。

图6-27 插入为块
