如何编辑图形中的尺寸标注?

在图形中创建尺寸标注后,可以根据需要对尺寸标注进行编辑,如改变标注文字的位置和内容,以及关联标注等。

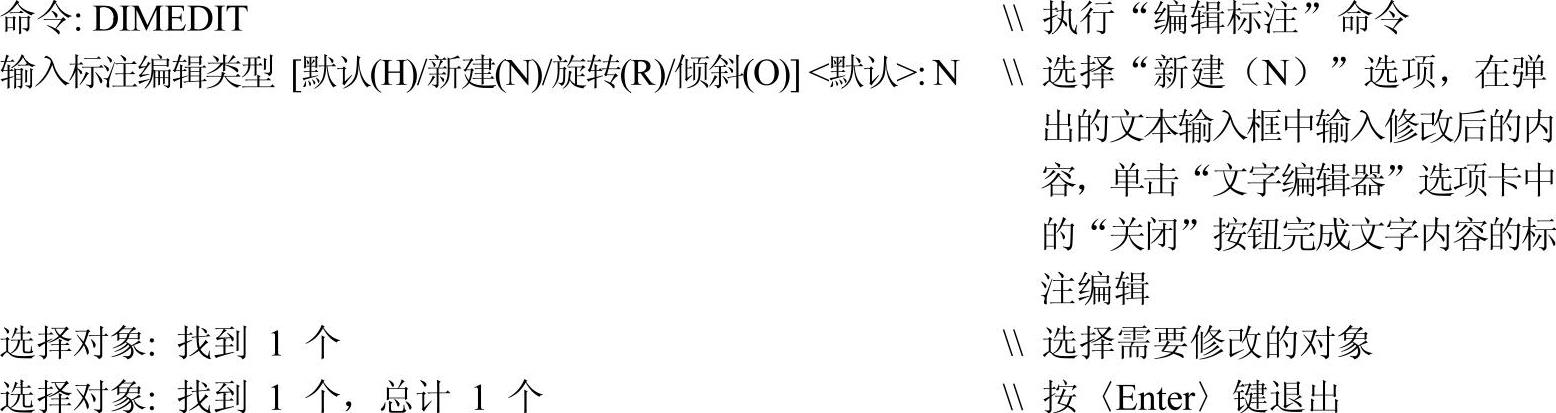

编辑标注命令可以更改标注文字的内容和尺寸界线的倾斜角度等。在命令窗口中输入“DIMEDIT”后,按下〈Enter〉键,即可编辑尺寸标注,其命令提示如下。


选项讲解

“编辑标注”命令行选项

知识要点

●默认(H):选择该选项并选择尺寸对象,可以按默认位置和方向放置尺寸文字。

●新建(N):选择该选项可以修改尺寸文字,此时系统将显示“文字编辑器选项卡和文字输入窗口。输入尺寸文字后,选择需要修改的尺寸对象即可。

●旋转(R):选择该选项可以将尺寸文字旋转一定的角度,同样是先设置角度值,然后选择尺寸对象。

●倾斜(O):选择该选项可以使非角度标注的尺寸界线倾斜角度。这时需要先选择尺寸对象,然后设置倾斜角度值。

一学即会

阀盖尺寸的标注

视频:阀盖尺寸的标注.avi

案例:阀盖已标注的尺寸.dwg

本实战训练的案例结合前面学习的“尺寸标注”命令来标注阀盖,用户在学习的过程中可以学习到新命令给绘制图形带来的快捷与方便。其操作步骤如下:

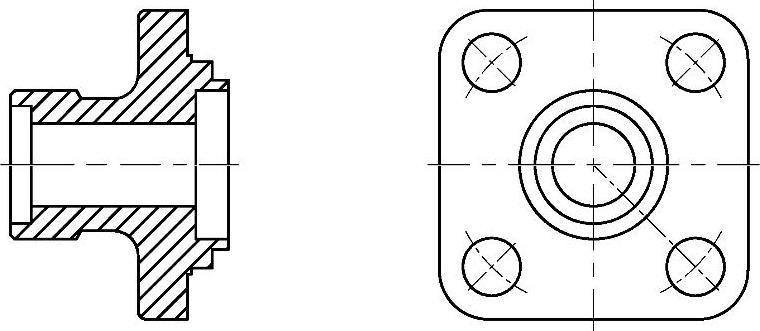

1)正常启动AutoCAD 2014,执行“文件”|“打开”菜单命令,打开“案例\05\阀盖.dwg”文件,如图5-40所示。将其另存为“案例\05\阀盖已标注的尺寸.dwg”文件。


图5-40 打开的图形

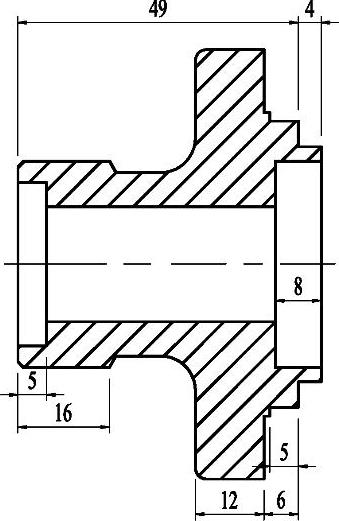

2)在“图层控制”下拉列表框中,选择“尺寸线层”图层作为当前图层。单击“线性标注”按钮978-7-111-48000-6-Chapter05-72.jpg,由左至右捕捉两点拖出一条“49”的尺寸,然后单击“连续”按钮978-7-111-48000-6-Chapter05-73.jpg,AutoCAD系统会自动以上一步标注尺寸的右尺寸界线为第一点,捕捉下一点到右侧端点,标注出“4”的尺寸;继续执行“线性标注”命令,标注如图5-41所示尺寸。(www.daowen.com)

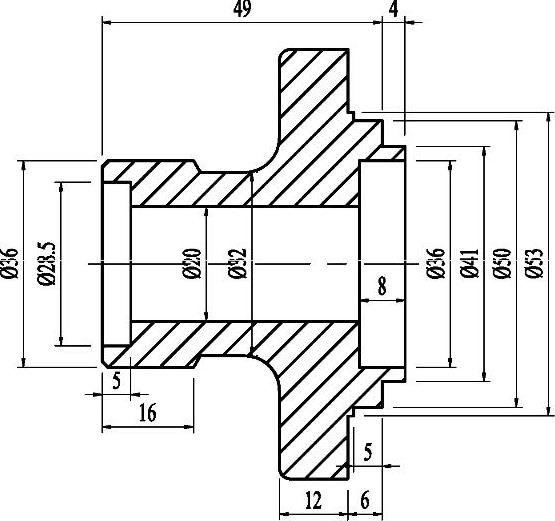

3)再单击“线性标注”按钮978-7-111-48000-6-Chapter05-74.jpg,对直径进行标注,再在文字前面添加直径符号“φ□,如图5-42所示。


图5-41 标注基本尺寸


图5-42 标注直径尺寸

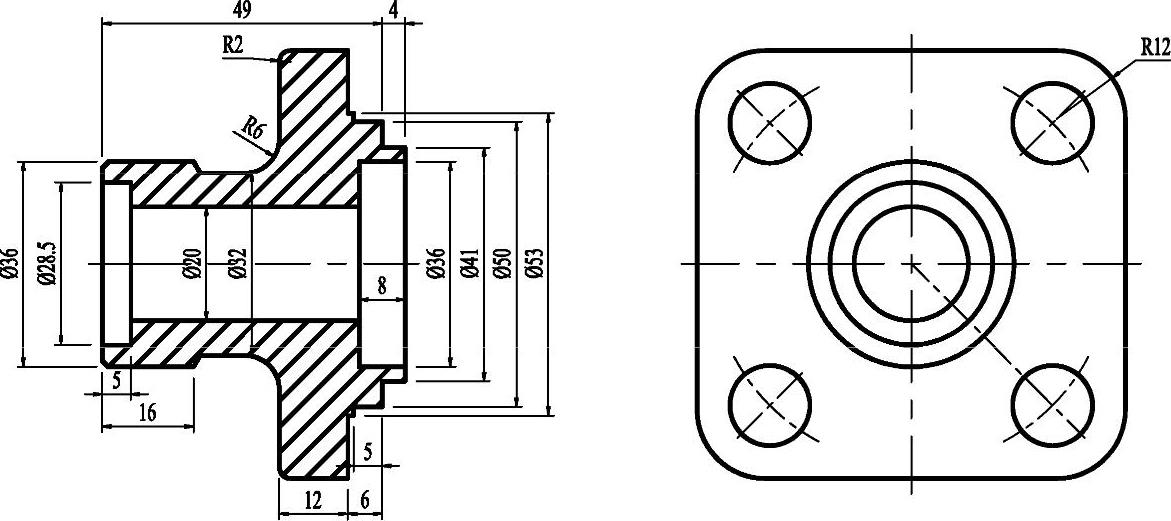

4)单击“注释”面板中的“半径”按钮978-7-111-48000-6-Chapter05-77.jpg,对图形的圆角进行半径标注;如图5-43所示。


图5-43 标注半径尺寸

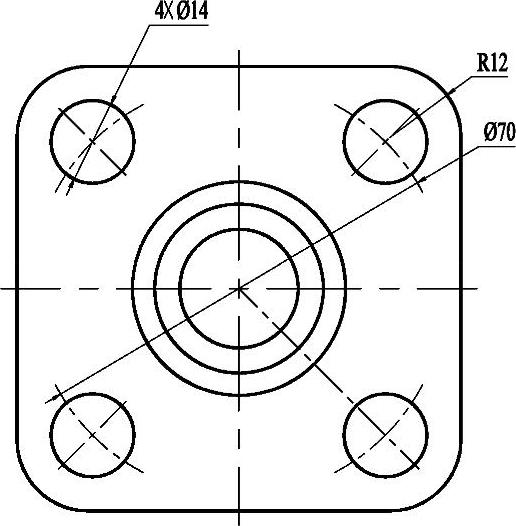

5)单击“注释”面板中的“直径”按钮978-7-111-48000-6-Chapter05-79.jpg,对图形中的相应圆进行直径标注,如图5-44所示。

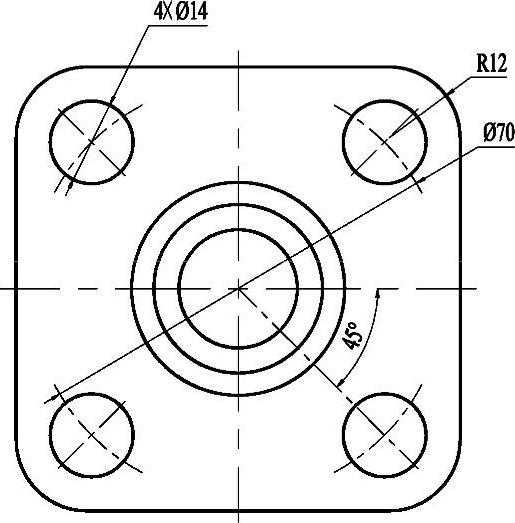

6)单击“注释”面板中的“角度”按钮978-7-111-48000-6-Chapter05-80.jpg,对夹角进行角度的标注,如图5-45所示。


图5-44 标注圆对象


图5-45 标注夹角

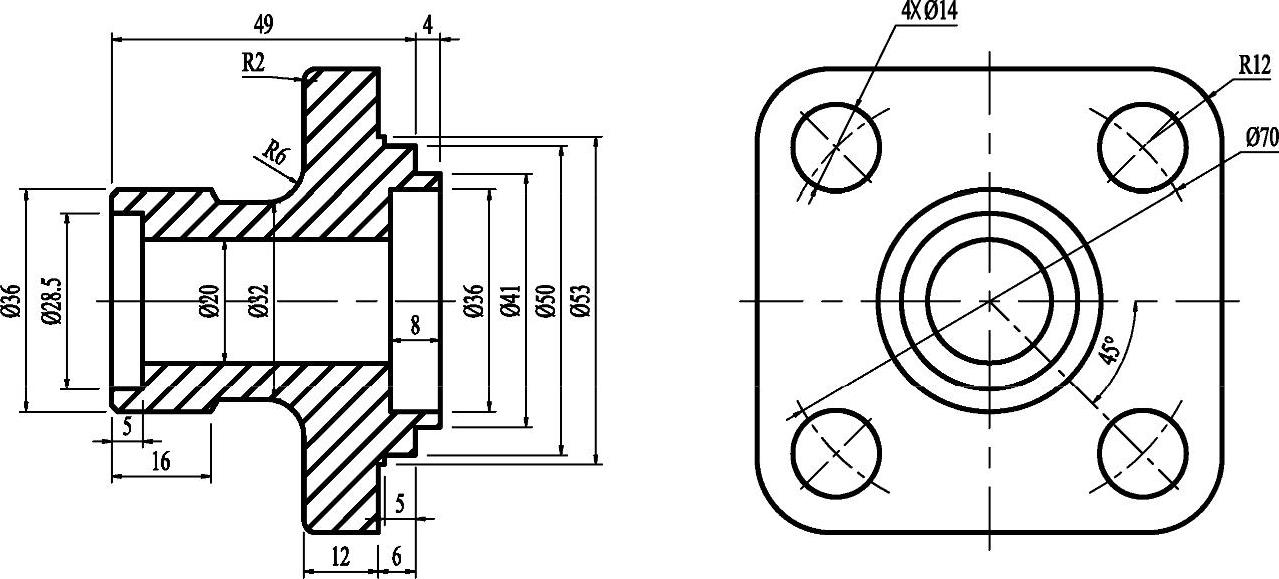

7)至此,该图形已经绘制完成,其效果如图5-46所示,可以按〈Ctrl+S〉组合键对该文件进行保存。


图5-46 标注最终效果
