使用标注样式可以控制尺寸标注的格式和外观，可以满足不同行业的标准规范。在AutoCAD中，用户可以使用“标注样式管理器”对话框创建和设置标注样式。创建标注样式的方法主要有以下几种。

●菜单栏：选择“格式”|“标注样式”菜单命令。

●面板：在“注释”选项卡的“标注”面板中单击“标注样式”按钮。

●命令行：在命令行中输入“DIMSTYLE”命令。

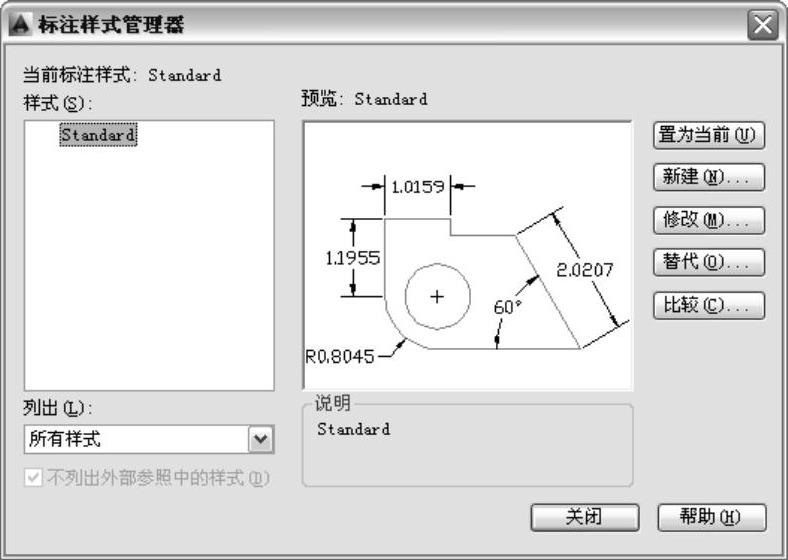

执行上述任意一种操作后，将弹出如图5-22所示的“标注样式管理器”对话框，单击“新建”按钮，弹出如图5-23所示的“创建新标注样式”对话框。在“新样式名”文本框中输入名称，然后单击“继续”按钮，在弹出的“新建标注样式”对话框中设置标注样式后，单击“确定”按钮即可。

图5-22 “标注样式管理器”对话框

图5-23 新建标注样式

1.设置尺寸线和尺寸界线

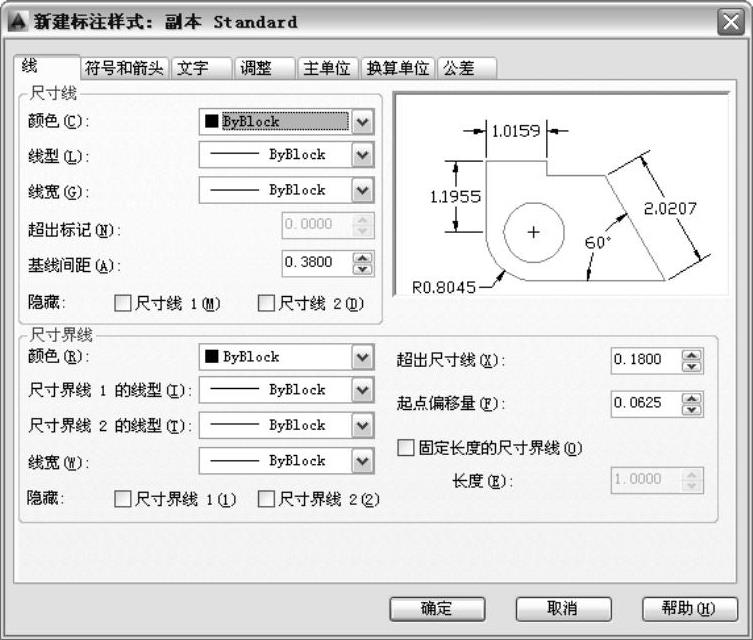

“新建标注样式”对话框包括“线”“符号和箭头”“文字”“调整”“主单位”“换算单位”和“公差”7个选项卡，其中的“线”选项卡主要用于设置尺寸线和尺寸界线的样式，如图5-24所示。

图5-24 设置“线”选项卡

选项讲解

“线”选项卡

知识要点

●尺寸线：用于设置尺寸线的线性特征。

●超出标记：用于设置尺寸线超出尺寸界线的长度，如果是箭头形式的尺寸线，则该选项不可用。

●基线间距：设置基线标注中各尺寸线之间的间距。

●隐藏：用于控制尺寸线的可见性，勾选相应的复选框将隐藏相应的尺寸线。

●尺寸界线：用于设置尺寸界线的线性特征。勾选“隐藏”右侧相应的复选框，可以控制尺寸界线的可见性。

●超出尺寸线：用于设置尺寸界线超出尺寸线的距离。

●起点偏移量：用于设置尺寸界线与标注对象端点的距离，保留一定距离便于区分所绘的图形实体。

●固定长度的尺寸界线：勾选该复选框后，所有标注的尺寸界线都一样长，其长度可在“长度”数值框中指定。

2.设置符号和箭头

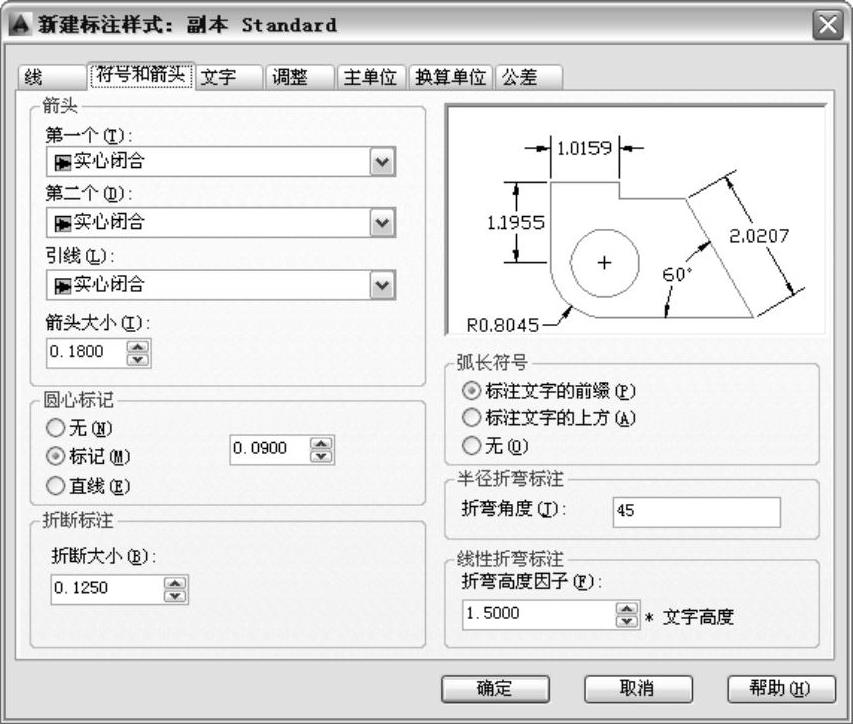

“新建标注样式”对话框的“符号和箭头”选项卡主要用于设置箭头样式、弧长符号、半径折弯标注和线性折弯标注，如图5-25所示。

图5-25 设置新样式“箭头和符号”选项卡

选项讲解

“箭头和符号”选项卡

知识要点

●第一个和第二个：用于选择尺寸线两端的箭头样式。

●引线：用于选择引线标注的箭头样式。

●箭头大小：设置箭头的大小。

●圆心标记：用于设置圆心标记的类型和大小，通常选择“标记”单选项。

●折断标注：用于设置用打断标注命令“DIMBREAK”时打断尺寸线的大小。

●弧长符号：用于设置标注弧长时弧长符号的位置，以及是否需要标注弧长符号。

●折弯角度：用于设置折弯半径标注圆或圆弧半径时，折弯的角度。

●线性折弯标注：用于设置使用线性折弯标注命令“DIMJOGLINE”进行标注时，折弯的高度。

3.设置标注的文字格式

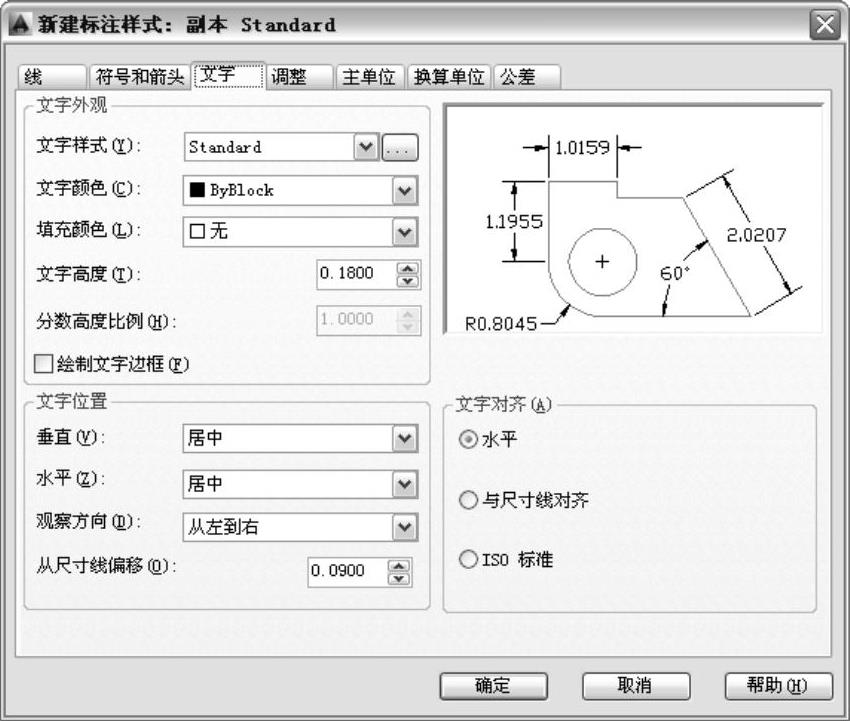

尺寸标注中的文字默认时采用“Standard”文字样式。在标注图形时“Standard”文字样式通常不能满足标注的需要，此时可以在“新建标注样式”对话框的“文字”选项卡中进行设置。该选项卡主要用于设置标注文字的外观、位置和对齐方式等，如图5-26所示。

图5-26 设置新样式“文字”选项卡

选项讲解

“文字”选项卡

知识要点

●文字样式：在该下拉列表框中选择要使用的文字样式。如果还没创建文字样式，可单击右侧的按钮，在弹出的“文字样式”对话框中创建。

●文字颜色：用于选择标注文字的颜色。

●填充颜色：用于选择标注文字的背景颜色。

●文字高度：用于设置标注文字的高度。如果所选的文字样式中设置了文字高度，则将自动采用该文字高度。

●分数高度比例：用于设置分数形式的字符与其他字符的比例。只有在“主单位”选项卡中设置单位格式为“分数”时，此选项才可用。(www.daowen.com)

●绘制文字边框：勾选该复选框，将为标注文字添加边框。

●垂直和水平：用于设置文字在垂直和水平方向的尺寸线上的位置，一般垂直方向设为“上”，水平方向设为“居中”。

●观察方向：用于设置文字的显示方向，默认选择“从左到右”选项。

●从尺寸线偏移：用于设置标注中文字与尺寸线之间的距离。

●文字对齐：用于设置文字的对齐方式。选择“水平”单选项，所有方向上的标注文字都将水平放置；选择“与尺寸线对齐”单选项，标注文字将与尺寸线平行放置；选择“ISO标准”单选项，当标注文字位于尺寸界线内部时，文字与尺寸线对齐，当标注文字位于尺寸界线外部时，以水平方式对齐文字。

4.设置调整选项

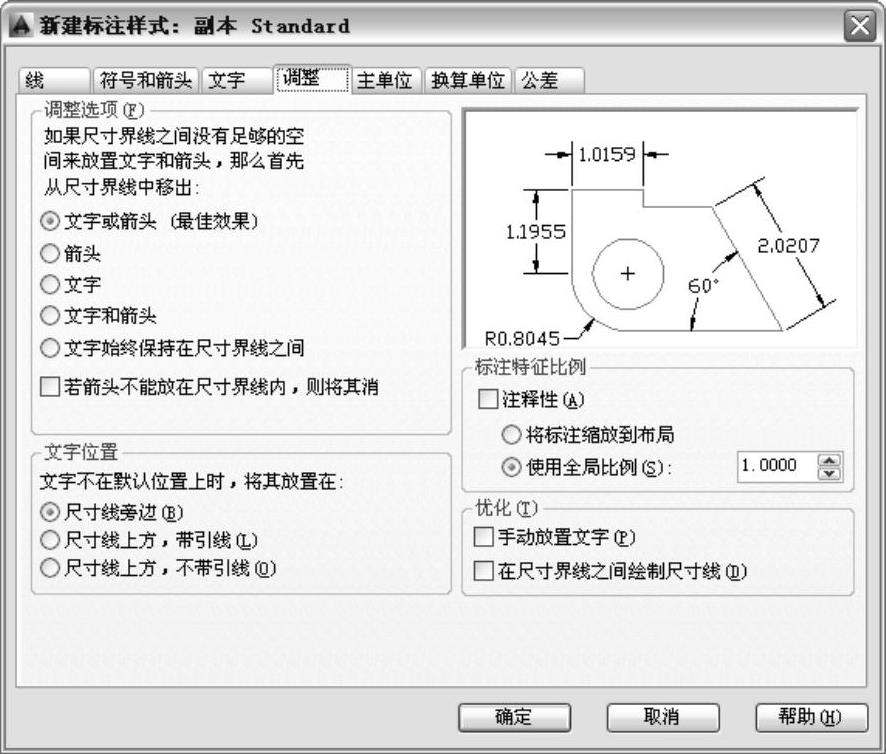

“新建标注样式”对话框的“调整”选项卡主要用于对尺寸标注的组成部分、标注特征比例和文字位置等进行调整，如图5-27所示。

图5-27 设置新样式“调整”选项卡

选项讲解

“调整”选项卡

知识要点

●调整选项：用于设置尺寸界线之间可用空间的文字和箭头的布局方式。

●文字位置：在标注空间狭小、文字无法放在默认位置时，在该选项区域设置标注文字的放置位置，有文字放在“尺寸线旁边”、放在“尺寸线上方，带引线”和放在“尺寸线上方，不带引线”三种方式。

●标注特征比例：用于设置标注比例或图样空间比例。默认选择“使用全局比例”单选项，在右侧的数值框中设置比例值后，所有以该标注样式为基础的尺寸标注都将按该比例缩放相应的倍数。若选择“将标注缩放到布局”单选项，则可以根据模型空间视口和图样空间的比例设置标注比例，通常不使用。

●优化：用于设置优化选项。勾选“手动放置文字”复选框将忽略所有水平对正设置，并将文字放置在标注命令中“尺寸线位置”提示指定的位置处；若选中“在尺寸界线之间绘制尺寸线”复选框，则将始终在尺寸界线之间绘制尺寸线。

5.设置主单位

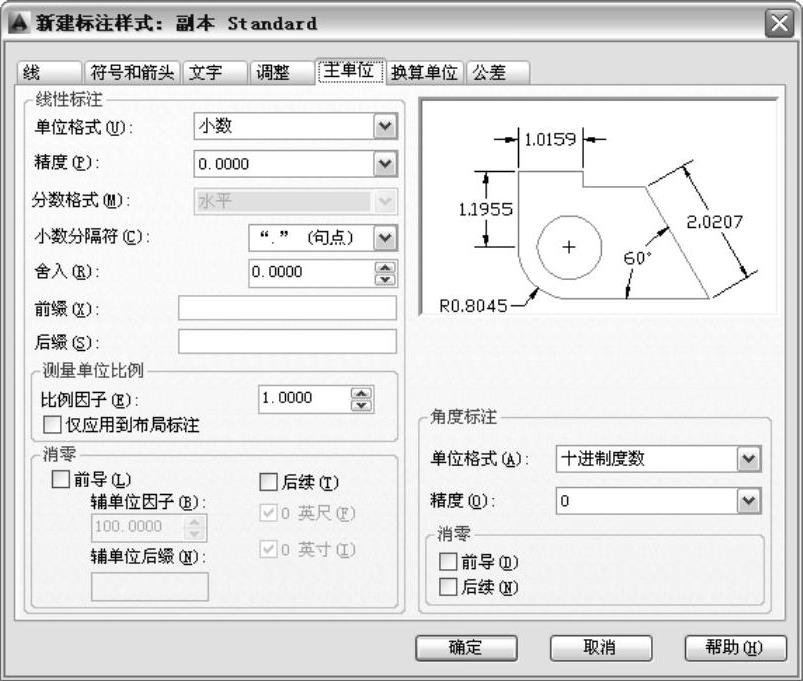

“新建标注样式”对话框的“主单位”选项卡主要用于对尺寸标注的单位等进行设置，如图5-28所示。

图5-28 设置新样式“主单位”选项卡

选项讲解

“主单位”选项卡

知识要点

●单位格式：用于设置除角度标注外的标注的单位格式。

●精度：用于设置标注尺寸保留的小数位数。

●分数格式：用于选择分数格式，包括“水平”“对角”和“非堆叠”三种方式。只有在“单位格式”下拉列表框中选择“分数”选项后，才会激活该下拉列表框。

●小数分隔符：用于设置小数格式的分隔符，包括“句点”“逗点”和“空格”三种分隔符，默认为“逗点”选项。

●舍入：设置非角度标注测量值的舍入规则。

●前缀和后缀：在对应的文本框中输入文字或特殊符号后，标注时将在标注文字前面添加该文本框中的前缀和后缀。

6.设置尺寸公差

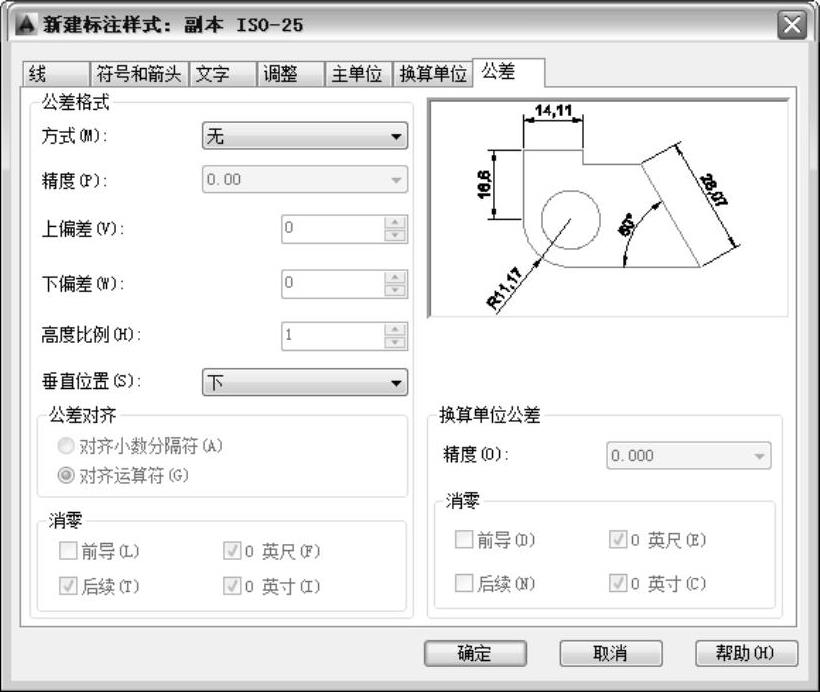

“新建标注样式”对话框的“公差”选项卡主要用于设置和控制尺寸公差的格式，如图5-29所示。

图5-29 设置新样式“公差”选项卡

选项讲解

“公差”选项卡

知识要点

●方式：用于设置尺寸标注的公差方式，包括“无”“对称”“极限偏差”“极限尺寸”和“基本尺寸”等，默认为无公差。选择一种公差方式后才能激活该选项卡中的其他选项。

●精度：用于设置公差值的小数位数。

●上、下偏差数值框：用于指定上、下偏差值。如果为对称公差，则只需指定上偏差。基本尺寸方式无上、下偏差。

●高度比例：用于设置公差文字的高度比例。

●垂直位置：用于设置对称公差和极限公差的文字对正方式，包括“上”“中”和“下”三种对正方式。

●公差对齐：设置公差文字的对齐方式，机械绘图中应为“对齐运算符”。

●换算单位公差：用于设置换算单位公差的小数位数。

7.修改尺寸标注

创建标注样式后，用户可以根据实际需要对其选项进行设置。若要修改标注样式，只需在“标注样式管理器”对话框的“样式”列表框中选择需要修改的标注样式后，单击“修改”按钮，在打开的“修改标注样式”对话框中进行修改即可，该对话框与“新建标注样式”对话框中的选项完全相同。

技巧提示

置为当前和删除

学习笔记

创建多个标注样式后，单击“标注样式管理器”对话框右侧的“置为当前”按钮可将选择的标注样式置为当前，之后进行的标注就会采用该标注样式的设置。在“样式”列表框中某个标注样式上单击鼠标右键，在弹出的快捷菜单中选择“删除”命令可以将其删除。但“Standard”样式、已使用的样式和当前的标注样式不能被删除。
