AutoCAD的特性匹配功能非常实用，使用该功能可以快速复制对象的属性，包括对象的颜色、线宽和线型等特性及所在图层等，如将已设置好特性的对象中的特性快速复制到其他对象上，利用特性匹配功能可以大大提高工作效率。进行特性匹配的方法要有以下两种。

●菜单栏：选择“修改”|“特性匹配”菜单命令。

●命令行：在命令行中输入“MSTCHPROP”命令，快捷键为“MA”。

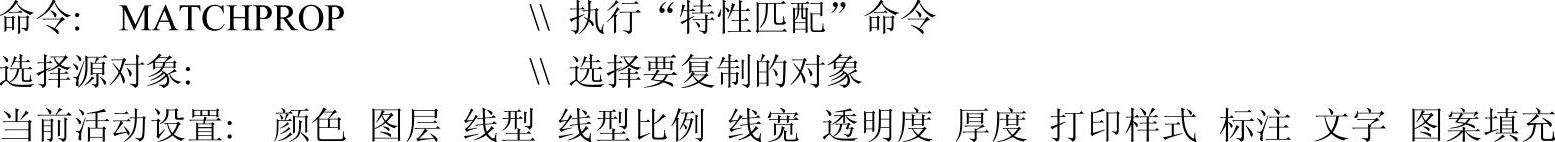

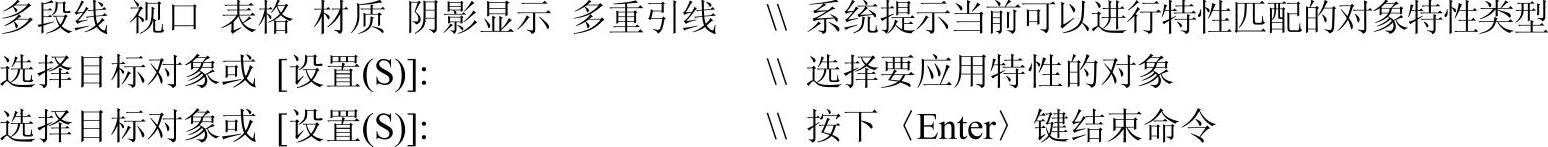

执行上述任意一种操作后，其命令提示如下。

在执行命令的过程中，当命令窗口出现“选择目标对象或[设置（S）]：”的命令提示时，选择“设置（S）”选项将打开“特性设置”对话框，在该对话框中可以设置要复制部分的特性，完成设置后单击“确定”按钮返回命令窗口，再选择要应用特性的对象。

一学即会

模座零件中心线的绘制

视频：模座零件中心线的绘制.avi

案例：模座零件中心线.dwg

本实战训练的案例结合前面学习的钳夹、修改对象属性和特性匹配命令绘制对象，用户在学习的过程中可以学习到新命令给绘制图形带来的快捷与方便。其操作步骤如下：

1）正常启动AutoCAD 2014软件，执行“文件”|“打开”菜单命令，打开“案例\04\模座零件.dwg”，再执行“文件”|“另存为”菜单命令，将其另存为“案例\04\模座零件中心线.dwg”文件。

2）执行“构造线”命令（XL），绘制模座零件的水平、垂直中心线。

3）执行“修剪”命令（TR），将模座零件外端的中心线进行修剪，如图4-74所示。(www.daowen.com)

4）使用钳夹功能，选择水平中心线，单击左、右夹点，向左、右水平拖动，均输入“5”，将垂直中心线也向外延长“5”，如图4-75所示。

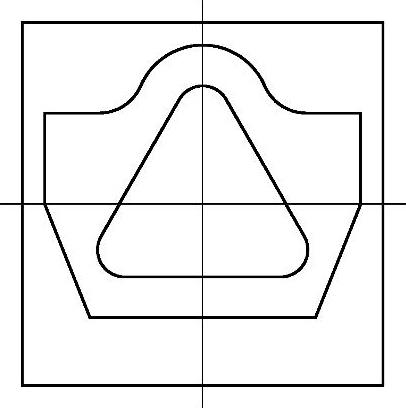

图4-74 绘制中心线并修剪

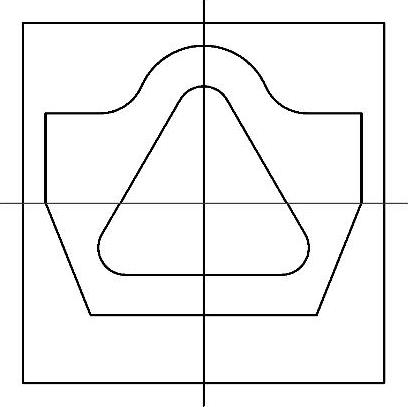

图4-75 使用“钳夹”拉长中心线

5）单击状态栏“显示线宽”按钮，打开屏幕上实际线宽显示对象。

6）选择水平、垂直中心线，将中心线的线宽改变为0.18mm，如图4-76所示。

7）选择水平、垂直中心线，将中心线的线型改变为“CENTER”线型，如图4-77所示。

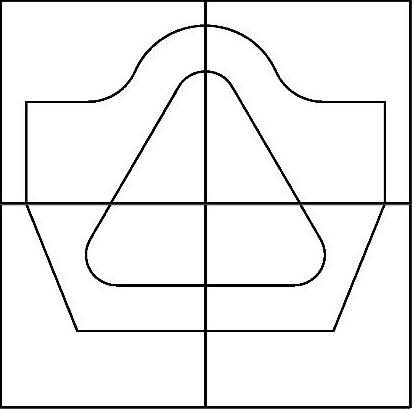

图4-76 改变线宽

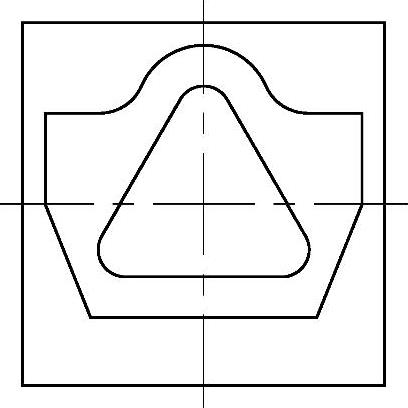

图4-77 改变线型

8）选择水平、垂直中心线，将中心线颜色改变为红色。

9）至此，该图形已经绘制完成，按〈Ctrl+S〉组合键对该文件进行保存。
