“缩放”命令是将对象沿坐标轴方向等比例地放大或者缩小，通过指定比例因子，来改变相对于给定基点的现有实体对象的尺寸（等比例缩放对象后的形状不变）。执行“缩放”命令的方法主要有以下几种。

●菜单栏：选择“修改”|“缩放”菜单命令。

●面板：在“默认”选项卡的“修改”面板中单击“缩放”按钮。

●命令行：在命令行中输入“SCALE”命令，快捷键为“SC”。

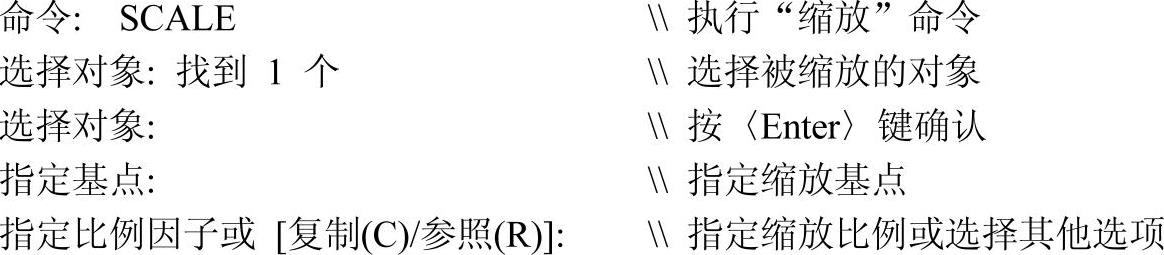

执行上述任意一种操作后，命令提示如下。

选项讲解

“缩放”命令行选项

知识要点

●指定比例因子：用户可以直接指定缩放因子，〉1的比例因子使对象放大，而介于0～1之间的比例因子将使对象缩小。

●复制（C）：选择该选项，可在进行缩放图形的同时，对图形进行复制操作，如图4-29所示。

图4-29 复制缩放对象

●参照（R）：按参照长度和指定的新长度缩放所选对象。

一学即会

底板的绘制

视频：底板的绘制.avi

案例：底板.dwg

本实战训练的案例结合前面学习的移动和旋转操作绘制底板对象，用户在学习的过程中可以体会到新命令给绘制图形带来的快捷与方便。其操作步骤如下：

1）正常启动AutoCAD 2014软件，执行“文件”|“打开”菜单命令，打开“案例\04\机械样板.dwt”，再执行“文件”|“另存为”菜单命令，将其另存为“案例\04\底板.dwg”文件。

2）执行“矩形”命令（REC），在命令行输入“@160，120”，绘制长160宽120的矩形对象。

3）执行“移动”命令（M），选择绘制的矩形为对象，以矩形左下角点为移动基点，选择“指定第二个点或〈使用第一个点作为位移〉：”选项，在窗口中输入坐标“（0，0）”按〈Enter〉键确认。如图4-30所示。

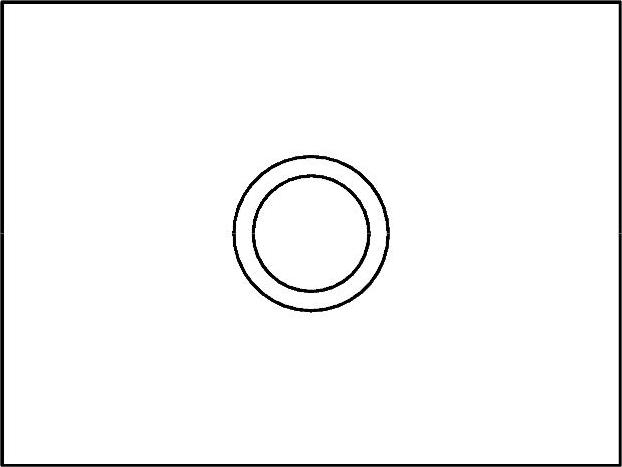

4）执行“圆”命令（C），以点（80，60）为圆心，分别绘制直径为30和40的两个圆对象，如图4-31所示。

图4-30 绘制矩形

图4-31 绘制圆对象

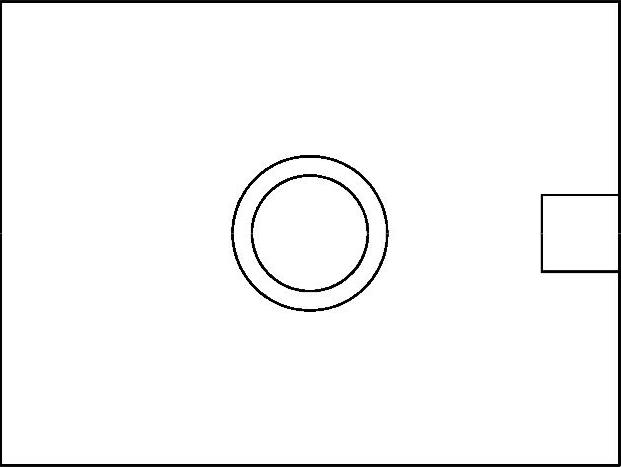

5）执行“直线”命令（L），以点（140，70）为第一点，点（140，50）为第二点；按〈Enter〉键重复命令，分别以绘制的直线的第一点和第二点为第一点，向右绘制长20的两条直线对象，如图4-32所示。

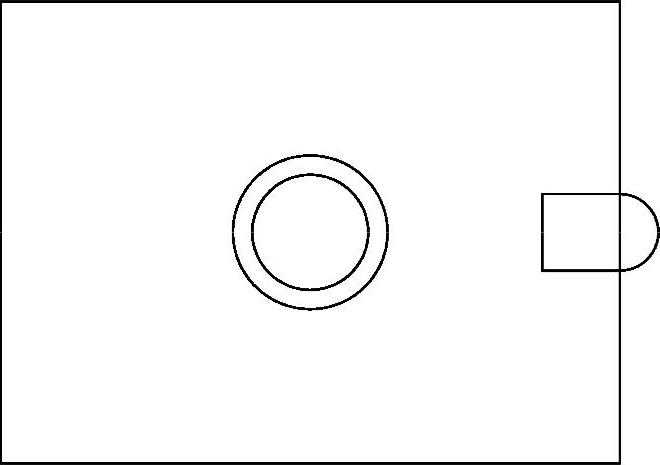

6）单击“绘图”|“圆弧”|“起点、圆心、端点”命令，以上一步绘制的两条水平直线与矩形的交点为起点和端点，矩形边长的中心点为圆心，绘制圆弧对象，如图4-33所示。

(www.daowen.com)

图4-32 绘制直线对象

图4-33 绘制圆弧对象

7）执行“旋转”命令（RO），选择绘制的直线和圆弧为对象，以圆心为基点，输入旋转角度“35”，如图4-34所示。

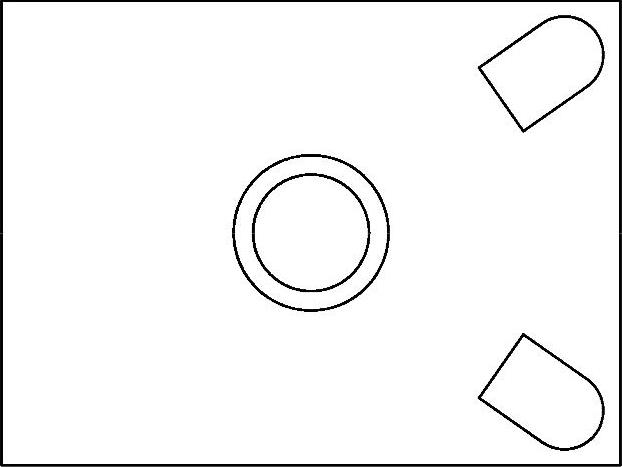

8）按〈Enter〉键重复命令，对象选择上一步旋转的对象，圆心为基点，选择“复制（C）”选项，输入旋转角度“-70”，如图4-35所示。

图4-34 旋转对象1

图4-35 旋转对象2

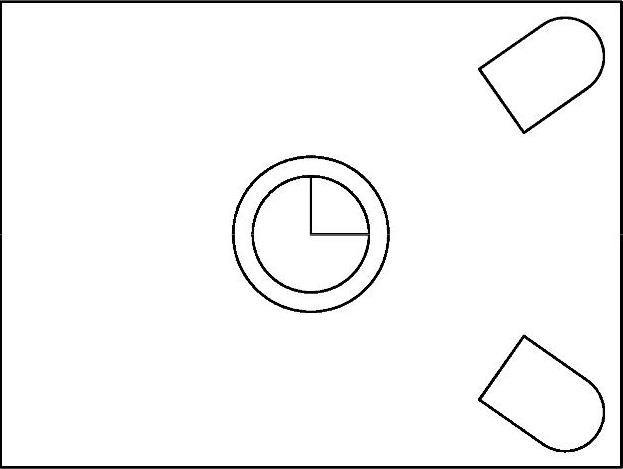

9）执行“直线”命令（L），以圆心为第一点，分别向上、向右绘制长15的两条直线对象，如图4-36所示。

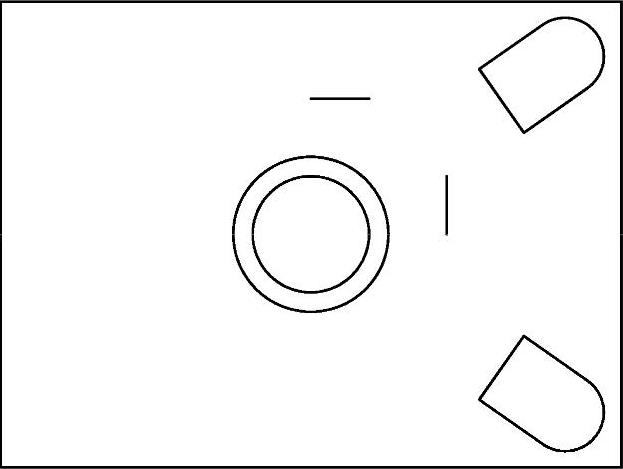

10）执行“移动”命令（M），以上一步绘制的两条直线为对象，水平直线向上移动35，垂直直线向右移动35，如图4-37所示。

图4-36 绘制直线对象

图4-37 移动直线对象

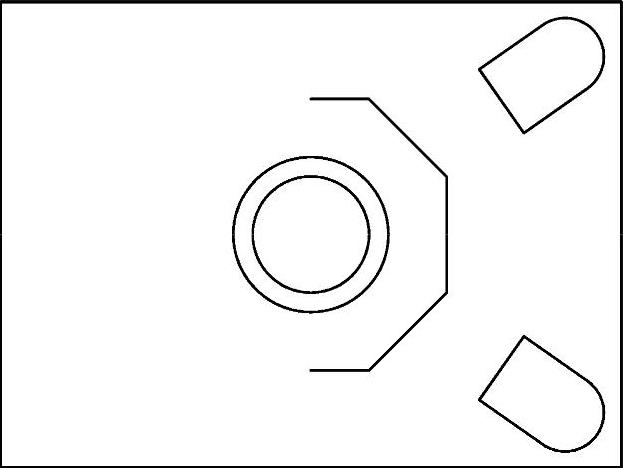

11）执行“直线”命令（L），连接上一步移动的两条直线对象，如图4-38所示。

12）执行“镜像”命令（MI），以绘制的直线为对象，镜像线选择矩形左、右两条垂直边的中心点连线，如图4-39所示。

图4-38 绘制直线对象1

图4-39 镜像直线对象

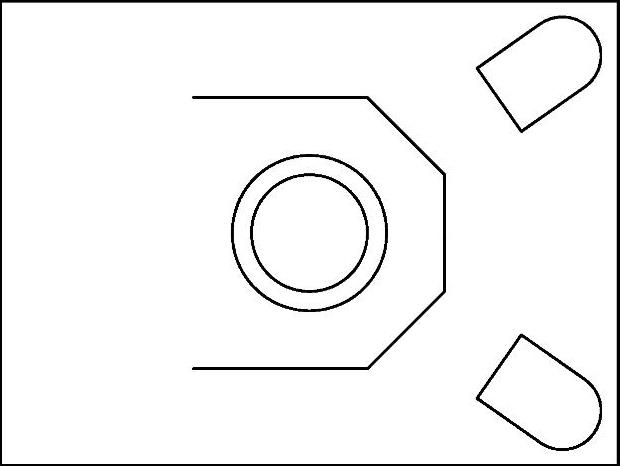

13）执行“直线”命令（L），以两条水平直线左端点为第一点，鼠标向左水平拖动输入距离“30”，如图4-40所示。

14）单击“绘图”|“圆弧”|“起点、端点、半径”命令，起点和端点选择水平直线的端点，半径输入“35”，绘制圆弧对象，如图4-41所示。

图4-40 绘制直线对象2

图4-41 绘制圆弧

15）至此，该图形已经绘制完成，按〈Ctrl+S〉组合键对该文件进行保存。
