如何使用对象选择过滤器进行过滤选择?

时间:2023-06-23 理论教育 版权反馈
【摘要】:图4-8 “对象选择过滤器”对话框选项讲解“对象选择过滤器”对话框知识要点●选择过滤器:选择过滤器类型,如直线、圆、圆弧、图层、颜色、线型及线宽等对象特性以及关系语句。

如何使用对象选择过滤器进行过滤选择?

命令行提示下输入“FILTER”命令,将打开“对象选择过滤器”对话框,如图4-8所示。可以以对象的类型(如直线、圆及圆弧等)、图层、颜色、线型或线宽等特性作为条件,来过滤选择符合设定条件的对象。此时,必须考虑图形中对象的这些特性是否设置为随层。

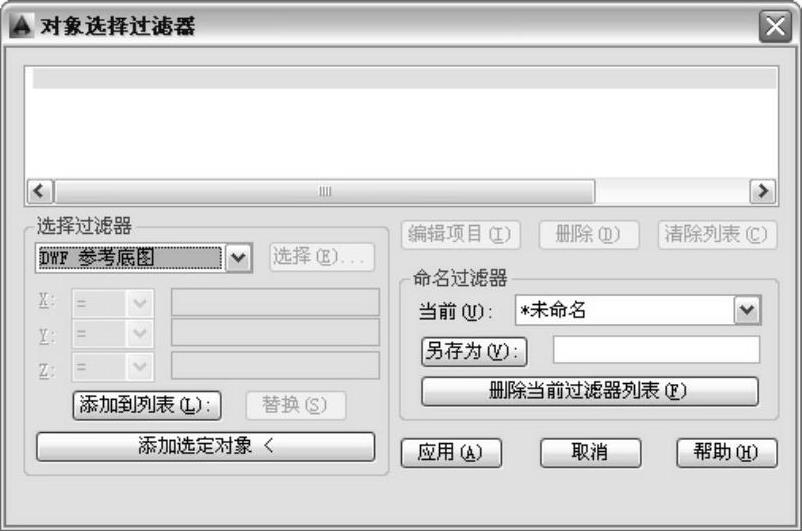

图4-8 “对象选择过滤器”对话框

选项讲解

“对象选择过滤器”对话框

知识要点

●选择过滤器:选择过滤器类型,如直线、圆、圆弧、图层、颜色、线型及线宽等对象特性以及关系语句。

●X、Y、Z下拉列表框:可以设置与选择调节对应的关系运算符。关系运算符包括“=”“!=”“<”“<=”“>”“>=”和“*”。例如,当建立“块位置”过滤器时,在对应的文本框中可以设置对象的位置坐标。

●添加到列表:单击该按钮,可以将选择的过滤器及附加条件添加到过滤器列表中。

●替换:单击该按钮,可用当前“选择过滤器”选项区域中的设置代替列表中选定的过滤器。(www.daowen.com)

●添加选定对象:单击该按钮将切换到绘图窗口中,然后选择一个对象,将会把选中的对象特性添加到过滤器列表框中。

●编辑项目:单击该按钮,可编辑过滤器列表框中选中的项目。

●删除:单击该按钮,可删除过滤器列表框中选中的项目。

●清除列表:单击该按钮,可删除过滤器列表框中选中的所有项目。

●命名过滤器:选择已命名的过滤器,包括以下选项。

➢当前:列举了可用的已命名过滤器。

➢另存为:单击该按钮,并在其后的文本框中输入名称,可以保存当前设置的过滤器集。

➢删除当前过滤器列表:单击该按钮,可从FILTER.NFL文件中删除当前的过滤器集。
