使用“图案填充”命令可以在指定的填充边界内填充一定样式的图案。创建图案填充的方法主要有以下几种。

●菜单栏：选择“绘图”|“图案填充”菜单命令。

●面板：在“默认”选项卡的“绘图”面板中单击“图案填充”按钮。

●命令行：在命令行中输入“HATCH”命令，快捷键为“H”。

执行“图案填充”命令后，将弹出“图案填充和渐变色”对话框。根据要求选择一封闭的图形区域，并设置填充的图案、比例、颜色、填充原点，即可对其进行图案填充操作，如图3-56所示。

图3-56 图案填充操作

选项讲解

“图案填充”选项卡

学习笔记

●类型：设置填充的图案类型，包括“预定义”“用户定义”和“自定义”3个选项。如果选择“预定义”选项，就可以使用AutoCAD提供的图案；如果选择“用户定义”选项，则需要临时定义图案，该图案由一组平行线或者相互垂直的两组平行线组成；如果选择“自定义”选项，可以使用事先定义好的图案。

●图案：设置填充的图案。当在“类型”下拉列表框中选择“预定义”选项时，该下拉列表框才可用。可以从该下拉列表框中根据图案名来选择图案，也可以单击其右侧的按钮，在打开的“填充图案选项板”对话框中进行选择，其中有4个选项卡，分别对应4种图案类型。

●样例：显示当前选中的图案样例，单击所选的样例图案，也可打开“填充图案选项板”对话框选择图案。

●自定义图案：当填充的图案采用“自定义”类型时，该选项才可用。可以在下拉列表框中选择图案，也可以单击其右侧的按钮，从“填充图案选项板”对话框“自定义”选项卡中进行选择。

●角度：设置填充图案的旋转角度，每种图案在定义时的旋转角度都为零，如图3-57所示。

图3-57 不同的填充角度

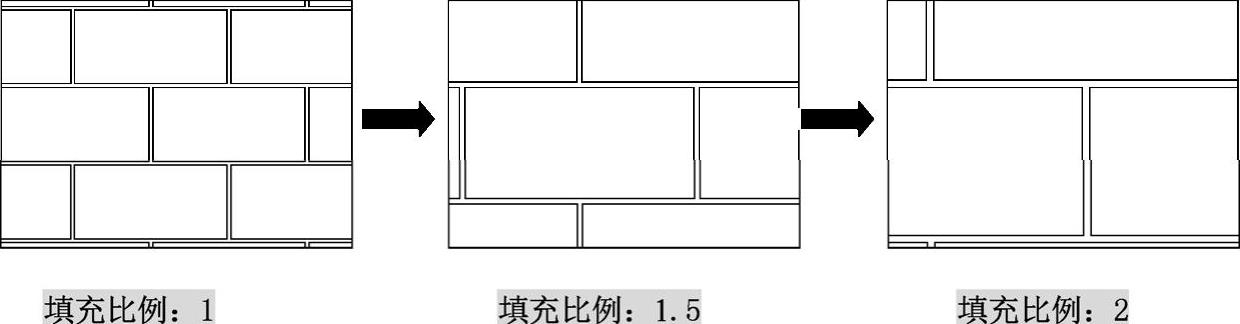

●比例：设置图案填充时的比例值。每种图案在定义时的初始比例为1，可以根据需要放大或缩小。如果在“类型”下拉列表框中选择“用户定义”选项，则该选项不可用。如图3-58所示。(www.daowen.com)

图3-58 不同的填充比例

●双向：当在“图案填充”选项卡中的“类型”下拉列表框中选择“用户定义”选项时，选中该复选框，可以使用相互垂直的两组平行线填充图形；否则为一组平行线。

●相对图纸空间：设置比例因子是否为相对于图纸空间的比例。

●间距：设置填充平行线之间的距离，当在“类型”下拉列表框中选择“用户自定义”选项时，该选项才可用。

●ISO笔宽：设置笔的宽度，当填充图案采用ISO图案时，该选项才可用。

●使用当前原点：选中该单选按钮，可以使用当前UCS的原点（0，0）作为图案填充原点。

●指定的原点：选中该单选按钮，可以通过指定点作为图案填充原点。其中，单击“单击以设置新原点”按钮，可以从绘图窗口中选择某一点作为图案填充原点；选择“默认为边界范围”复选框，可以以填充边界的左下角、右下角、左上角或圆心作为图案填充原点；选择“存储为默认原点”复选框，可以指定点存储为默认的图案填充原点。

●添加：拾取点：以拾取点的形式来指定填充区域的边界。单击该按钮切换到绘图窗口，可在需要填充的区域内任意指定一点，系统会自动计算出包围该点的封闭填充边界，同时亮显该边界。如果在拾取点后系统不能形成封闭的填充边界，则会显示错误提示信息。

●添加：选择对象：单击该按钮将切换到绘图窗口，可以通过选择对象的方式来定义填充区域的边界。

●删除边界：单击该按钮可以取消系统自动计算或用户指定的边界。

●重新创建边界：重新创建图案填充边界。

●查看选择集：查看已定义的填充边界。单击该按钮，切换到绘图窗口，已定义的填充边界将亮显。

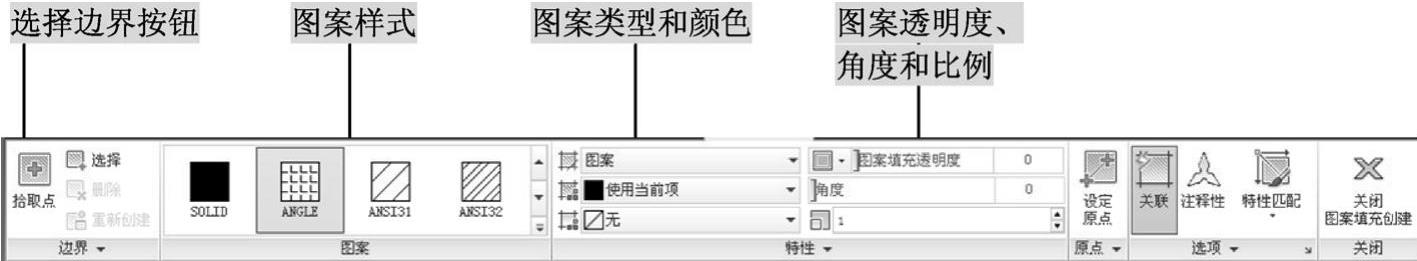

除了使用“图案填充和渐变色”对话框设置图案外，还可以使用面板设置图案。执行“填充”命令后，面板将自动转换至图案填充面板，如图3-59所示，其设置与对话框意义相同。

图3-59 “图案填充”面板
