选择“修改”|“对象”|“样条曲线”命令（SPLINEDIT），即可编辑选中的样条曲线。样条曲线编辑命令是一个单对象编辑命令，一次只能编辑一个样条曲线对象。执行该命令并选择需要编辑的样条曲线后，在曲线周围将显示控制点，同时命令行显示如下提示信息。

选项讲解

“编辑样条曲线”命令行提示

知识要点

●拟合数据（F）：编辑样条曲线所通过的某些控制点。选择该选项后，样条曲线上各控制点的位置均会出现一小方格，且显示如下提示信息。

●添加（A）：将拟合点添加到样条曲线。选择一个拟合点后，请指定要以下一个拟合点（将自动亮显）方向添加到样条曲线的新拟合点。如果在开放的样条曲线上选择了最后一个拟合点，则新拟合点将添加到样条曲线的端点，可以选择将新拟合点添加到第一个点之前或之后。

●删除（D）：从样条曲线删除选定的拟合点。

●移动（M）：移动控制点的位置。此时命令行显示“指定新位置或[下一个（N）/上一个（P）/选择点（S）/退出（X）]〈下一个〉：”提示信息。其中，“下一个（N）”和“上一个（P）/”选项用于选择当前控制点的下一个或者前一个控制点作为新的当前点；“选择点（S）”选项允许选择任意一个控制点作为当前点。如果是一个新点位置，系统把当前点移到该点，并仍保持该点为当前点，而且根据此新点与其他控制点生成新的样条曲线；“退出（X）”选项用于退出此操作，返回到上一级提示。

●清理（P）：使用控制点替换样条曲线的拟合数据。

●相切（T）：更改样条曲线的开始和结束切线。指定点以建立切线方向。可以使用对象捕捉，如垂直或平行。该命令行显示“指定起点切向或[系统默认值（S）]：”提示信息，如果选择“系统默认值（S）”选项，可以使当前样条曲线起点处的切线方向采用系统提供的默认方向。此外，也可以通过输入角度值或者拖动鼠标的方式来修改样条曲线在起点处的切线方向。

●公差（L）：使用新的公差值将样条曲线重新拟合至现有的拟合点。

●退出（X）：退出当前的拟合数据操作，返回到上一级提示。

一学即会

剖面符号的绘制

视频：剖面符号的绘制.avi

案例：剖面符号.dwg

本实战训练的案例结合前面学习的样条曲线来绘制剖面符号，用户在学习的过程中可以体会到新命令给绘制图形带来的快捷与方便。(www.daowen.com)

1）正常启动AutoCAD 2014，执行“文件”|“打开”菜单命令，打开“案例\03\剖视图.dwg”文件，如图3-42所示。

2）再执行“文件”|“另存为”菜单命令，将其保存为“案例\03\剖面符号.dwg”文件。

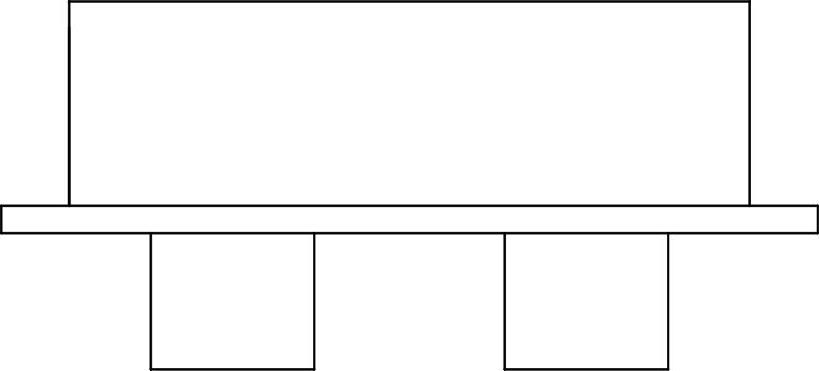

图3-42 打开的图形

3）执行“样条曲线”命令（SPL），单击A点作为起点，然后单击线段AE的1/4点靠上位置的B点，最后捕捉中点C并单击，绘制曲线；再单击CE的中点靠下位置处的D点，然后捕捉E点并单击，绘制曲线，如图3-43所示。

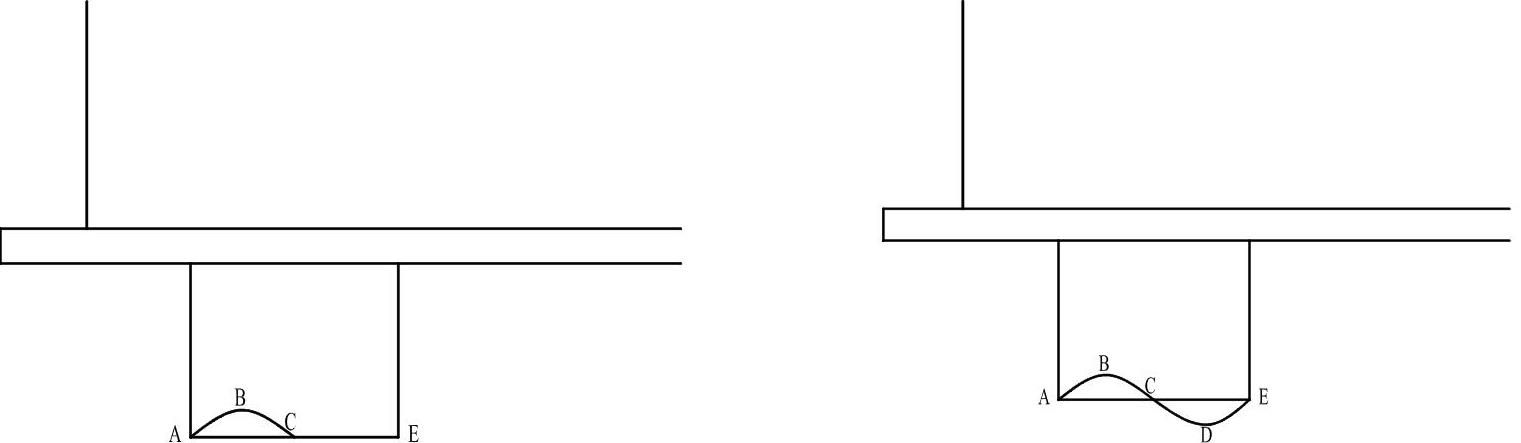

图3-43 绘制样条曲线1

4）按〈Enter〉键重复命令，单击A点作为起点，然后单击线段AE的1/4点靠下位置的F点，最后捕捉中点C并单击，绘制曲线，如图3-44所示。

5）选择线段AE，然后按下〈Delete〉键删除，如图3-45所示。

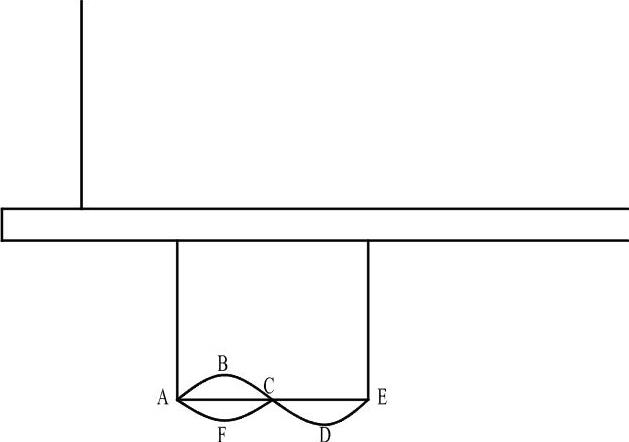

图3-44 绘制样条曲线2

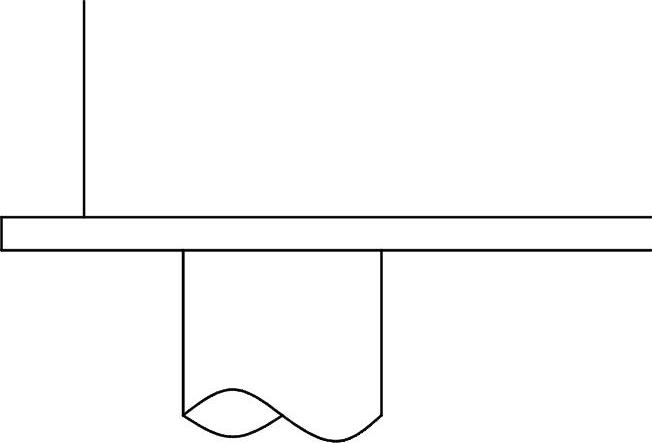

图3-45 删除直线

6）根据同样的方法，绘制另一矩形的剖面符号，最终效果如图3-46所示。

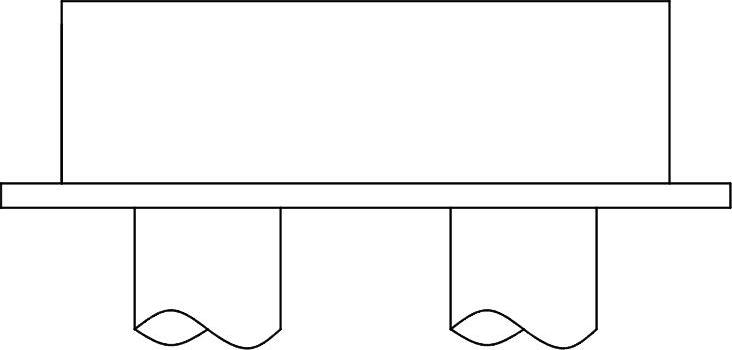

图3-46 绘制样条曲线

7）至此，该图形已经绘制完成，按〈Ctrl+S〉组合键对该文件进行保存。
