绘制多段线的方法主要有以下几种。

●菜单栏：选择“绘图”|“多段线”菜单命令。

●面板：在“默认”选项卡的“绘图”面板中单击“多段线”按钮。

●命令行：在命令行中输入“PLINE”命令，快捷键为“PL”。

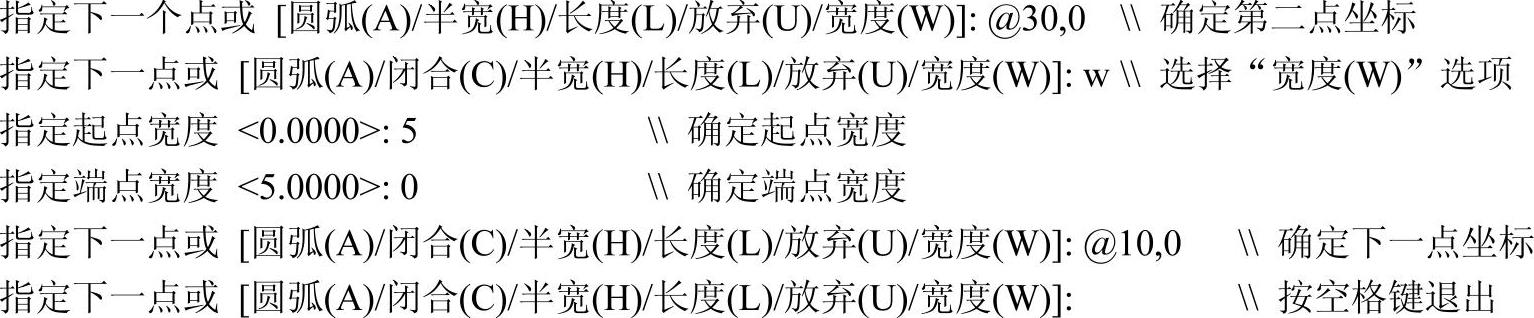

启动“多段线”命令后，根据如下提示进行操作，即可绘制多段线，结果如图3-40所示。

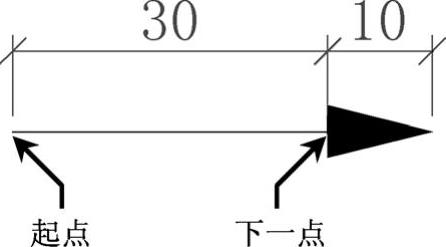

图3-40 绘制的多段线

默认情况下，当指定了多段线另一端点的位置后，将从起点到该点给出一段多段线。

选项讲解

“多段线”命令行选项

知识要点

●圆弧（A）：从绘制直线方式切换到绘制圆弧方式。

●半宽（H）：设置多段线的半宽度，即多段线的宽度等于输入值的2倍，其中，可以分别指定对象的起点半宽和端点半宽。

●长度（L）：指定绘制的直线段的长度。此时，AutoCAD将以该长度沿着上一段直线的方向绘制直线段。如果前一段线对象是圆弧，则该段直线的方向为上一圆弧端点的切线方向。

●放弃（U）：删除多段线上的上一段直线或者圆弧段，以方便及时修改在绘制多段线过程中出现的错误。

●宽度（W）：设置多段线的宽度，可以分别指定对象的起点半宽和端点半宽。具有宽度的多段线填充与否可以通过“FILL”命令来设置。如果将模式设置成“开（ON）”，则绘制的多段线是填充的；如果将模式设置成“关（OFF）”，则所绘制的多段线是不填充的。(www.daowen.com)

●闭合（C）：封闭多段线并结束命令。此时，系统将以当前点为起点，以多段线的起点为端点，以当前宽度和绘图方式（直线方式或者圆弧方式）绘制一段线段，然后结束命令。

在绘制多段线时，如果在“指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：”命令提示下输入“A”，可以切换到圆弧绘制方式，命令行显示如下提示信息。

选项讲解

“多段线”|“圆弧”命令行选项

知识要点

●圆弧（A）：根据圆弧对应的圆心角来绘制圆弧段。选择该选项后需要在命令行提示下输入圆弧的包含角。圆弧的方向与角度的正负有关，同时也与当前角度的测量方向有关。

●圆心（CE）：根据圆弧的圆心位置来绘制圆弧段。选择该选项，需要在命令行提示下指定圆弧的圆心。当确定了圆弧的圆心位置后，可以再指定圆弧的端点、包含角或对应弦长中的一个条件来绘制圆弧。

●闭合（CL）：以最后点和多段线的起点为圆弧的两个端点，绘制一个圆弧，以封闭多段线。闭合后，将结束多段线绘制命令。

●方向（D）：根据起始点处的切线方向来绘制圆弧。选择该选项，可通过输入起始点方向与水平方向的夹角来确定圆弧的起点切向。也可以在命令行提示下确定一点，系统将把圆弧的起点与该点的连线作为圆弧的起点切向。当确定了起点切向后，再确定圆弧另一个端点即可绘制圆弧。

●半宽（H）：设置圆弧起点的半宽度和终点的半宽度。

●直线（L）：将多段线命令由绘制圆弧方式切换到绘制直线的方式。此时将返回到“指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：”。

●半径（R）：可根据半径来绘制圆弧。选择该选项后，需要输入圆弧的半径，并通过指定端点和包含角中的一个条件来绘制圆弧。

●第二个点（S）：可根据3点来绘制一个圆弧。

●放弃（U）：取消上一次绘制的圆弧。

●宽度（W）：设置圆弧的起点宽度和终点宽度。
