通过绘制“矩形”命令可一次性绘制出所需的矩形，而不用使用“直线”命令逐一绘制各条直线。而且在绘制矩形的过程中，还可以设置矩形的倒角、圆角等效果，并可以为其设定宽度与厚度值。绘制矩形的方法有以下几种。

●菜单栏：选择“绘图”|“矩形”菜单命令。

●面板：在“默认”选项卡的“绘图”面板中单击“矩形”按钮。

●命令行：在命令行中输入“RECTANG”命令，快捷键为“REC”。

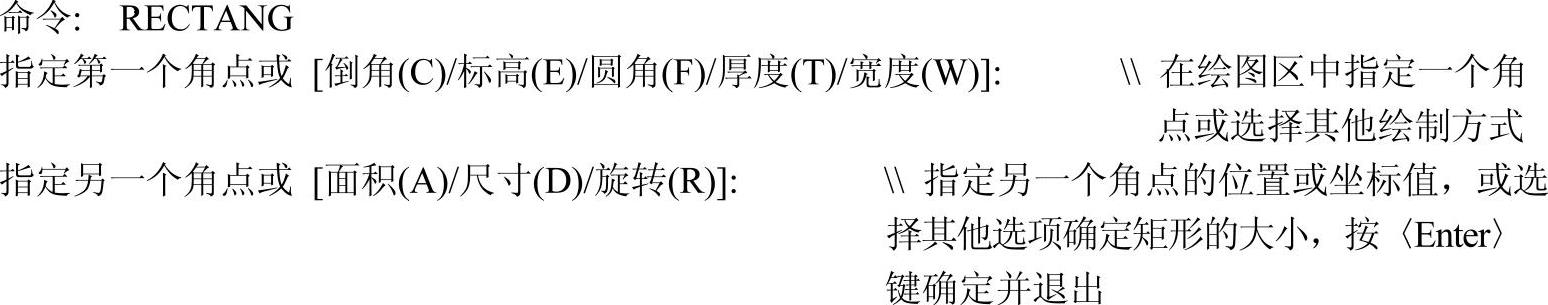

绘制矩形的默认方法是指定矩形的两个对角点。执行上述任意一种操作后，其命令窗口提示如下。

指定了矩形的第一个角点后，命令行显示“指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：”提示信息，这时可直接指定另一个角点来绘制矩形。也可以选择“面积（A）”选项，通过指定矩形的面积和长度（或宽度）绘制矩形；也可以选择“尺寸（D）”选项，通过指定矩形的长度、宽度和矩形另一角点的方向绘制矩形；也可以选择“旋转（R）”选项，通过指定旋转的角度和拾取两个参考点绘制矩形。

选项讲解

“矩形”命令行选项

知识要点

●倒角（C）：绘制一个带倒角的矩形，需要指定矩形的两个倒角距离。当设定了倒角距离后，仍返回“指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：”信息，提示完成矩形绘制。倒角矩形如图3-22所示。

●标高（E）：指定矩形所在的平面高度，默认矩形在XY平面内，一般用于绘制三维绘图。

●圆角（F）：绘制一个带圆角的矩形，需要指定圆角矩形的圆角半径，如图3-23所示。

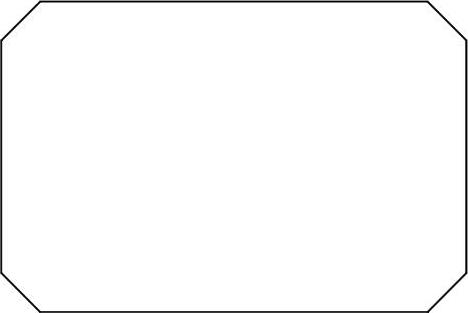

图3-22 倒角矩形(www.daowen.com)

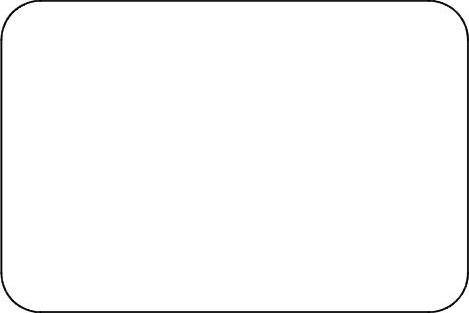

图3-23 圆角矩形

●厚度（T）：按已设定的厚度绘制矩形，一般用于绘制三维图形，如图3-24所示。

●宽度（W）：按已设定的线宽绘制矩形，需要指定矩形的线宽，如图3-25所示。

●面积（A）：通过指定矩形的面积绘制矩形。

●尺寸（D）：通过指定矩形的长度和宽度绘制矩形。

●旋转（R）：绘制按指定的倾斜角度旋转的矩形。

“矩形”命令也可以绘制有厚度和圆（倒）角的矩形，如图3-26所示。

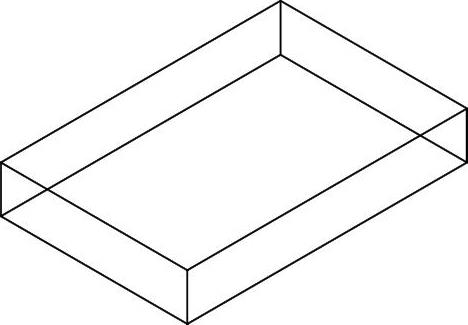

图3-24 有厚度矩形

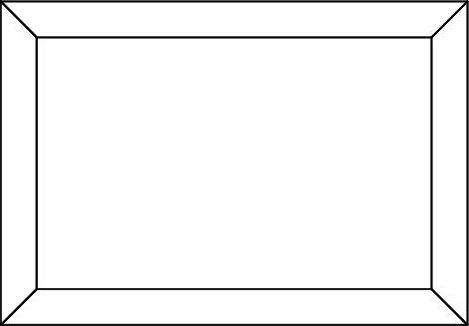

图3-25 有宽度矩形

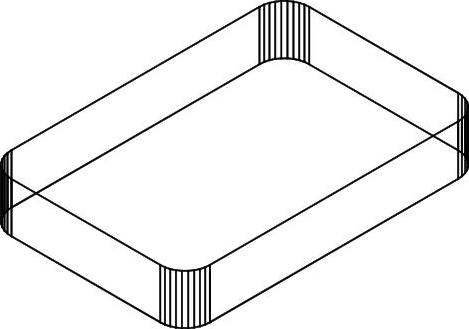

图3-26 有厚度和圆角的矩形
