无论是在机械行业、建筑行业还是在电子行业中，圆形的使用频率都非常高，因此必须熟练掌握绘制圆形的方法。绘制圆形的方法主要有以下几种。
●菜单栏：选择“绘图”|“圆”菜单命令。
。●命令行：在命令行中输入“CIRCLE”命令，快捷键为“C”。
系统提供了很多绘制圆的方法，其中包括“圆心、半径”“圆心、直径”“两点”“三点”“相切、相切、半径”和“相切、相切、相切”。选择不同的绘制圆的方式，其绘制方法也不尽相同。
技巧提示
相切
学习笔记
若直线与曲线交于两点，且这两点无限接近，趋于重合时，该直线就是该曲线在该点的切线。数学中定义为若一条直线垂直于圆的半径且过圆的半径的外端，称这条直线与圆相切。
“绘图”|“圆”命令中各子命令的功能如下。
●“绘图”|“圆”|“圆心、半径”命令：指定圆的圆心和半径绘制圆，如图3-4所示。
●“绘图”|“圆”|“圆心、直径”命令：指定圆的圆心和直径绘制圆，如图3-5所示。
●“绘图”|“圆”|“两点”命令：指定两个点，并以两个点之间的距离为直径来绘制圆，如图3-6所示。

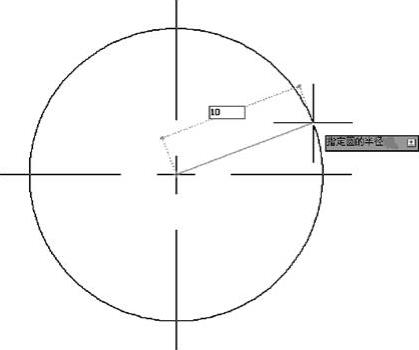

图3-4 指定圆心和半径(www.daowen.com)

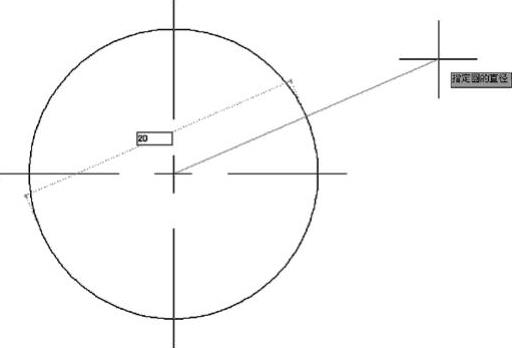

图3-5 指定圆心和直径

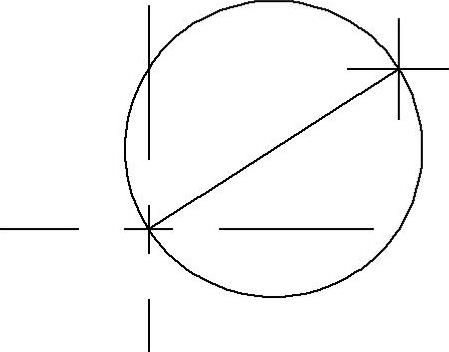

图3-6 指定两点
●“绘图”|“圆”|“三点”命令：指定3个点来绘制圆，如图3-7所示。
●“绘图”|“圆”|“相切、相切、半径”命令：以指定的值为半径，绘制一个与两个对象相切的圆。在绘制时，需要先指定与圆相切的两个对象，然后指定圆的半径，如图3-8所示。
●“绘图”|“圆”|“相切、相切、相切”命令：依次指定与圆相切的3个对象来绘制圆，如图3-9所示。
图3-7 指定3点

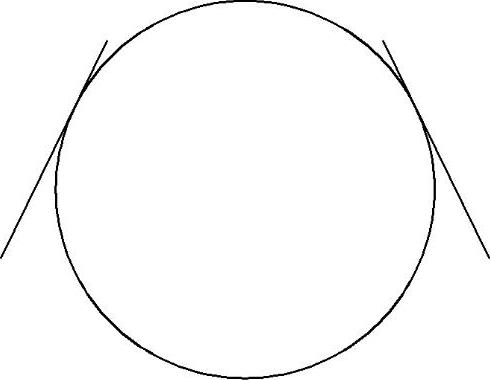

图3-8 指定两个相切对象和半径
图3-9 指定3个相切对象
