断面图主要用于表达形体或构件的断面形状，根据其安放位置不同，一般可分为移出断面图、重合断面图和中断断面图三种形式。

1.移出断面图

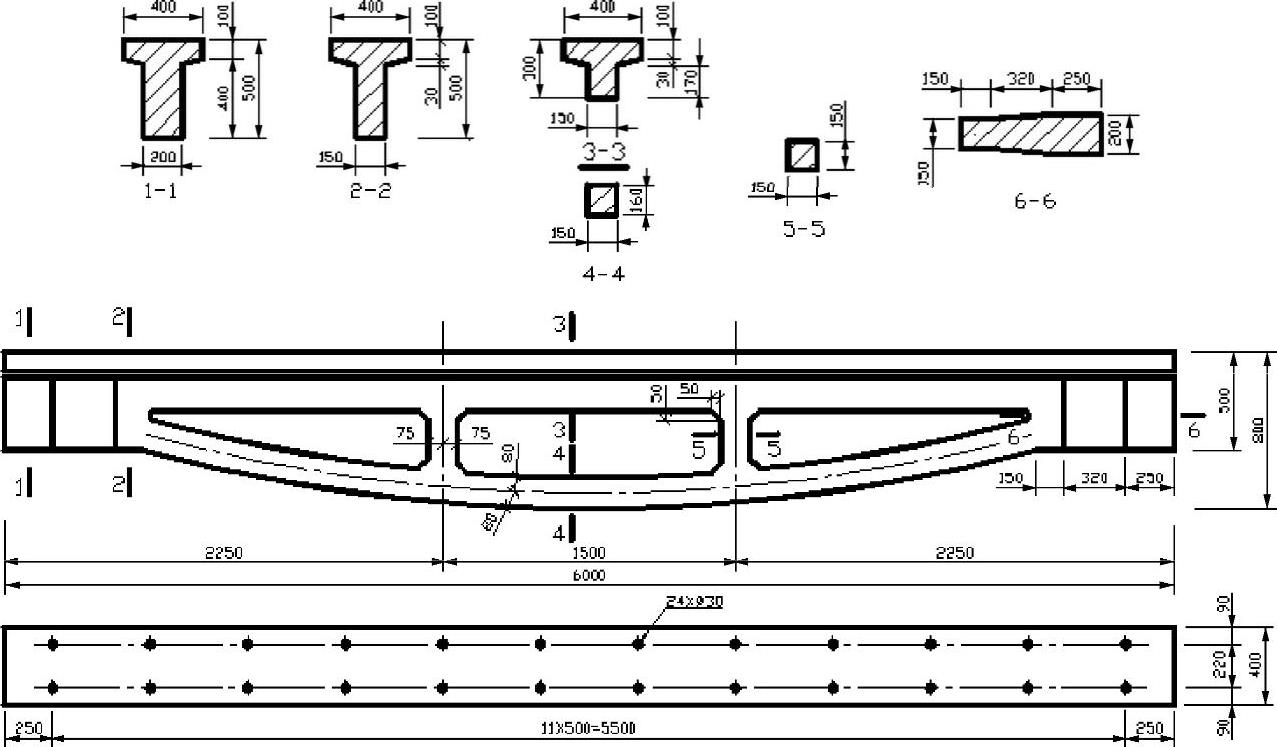

移出断面图的图形应画在投射图之外，断面的轮廓线用粗实线绘制，如图2-54所示。

图2-54 移出断面图的画法

在画移出断面图时应注意以下几点。

1）位于投射图以外的断面图，称为移出断面图。

2）移出断面图的位置比较灵活，可以整齐地排列在投射图四周。但必须标注剖切位置线和断面编号，且用编号的注写位置来表示投射方向。

3）当断面对称时，移出断面剖切位置线可改画成点画线，这时不必标注断面编号。

4）移出断面还可以用与原图不同的比例画出，放大缩小都可以。

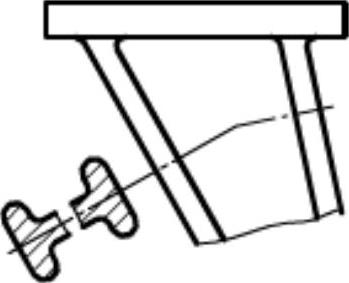

5）由两个或多个相交平面剖切所得的移出断面图，中间一般应断开。如图2-55所示。

图2-55 断开的移出断面图

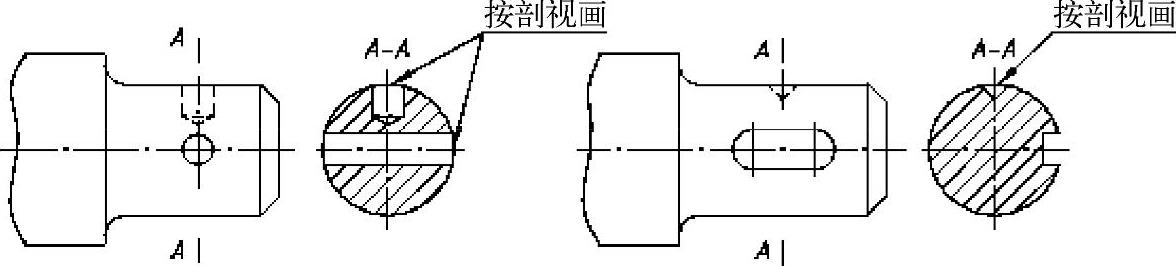

6）当剖切平面通过回转面形成的孔或凹坑的轴线时，该结构一律按剖视绘制，即将孔、凹坑的轮廓线画成封闭的图形，如图2-56所示。

7）当剖切平面通过非圆孔会导致出现完全分离的两个断面时，这些结构也按剖视图绘制，如图2-57所示。

(www.daowen.com)

图2-56 按剖视图绘制的移出断面图

图2-57 断面分离时的断面图

8）为了正确表达断面实形，剖切平面要垂直于被剖切部分的主要轮廓线。

2.重合断面图

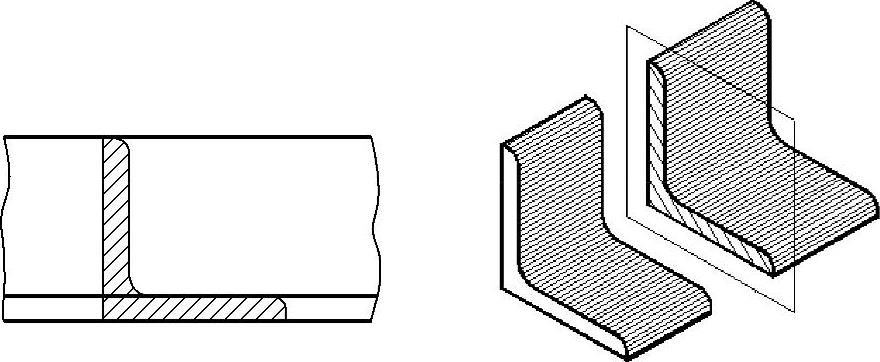

重叠在投射图之内的断面图，称为重合断面图。移出断面图与重合断面图的主要区别是位置和断面轮廓线线型的不同。重合断面图是重叠画在视图上，使图形紧凑，为不影响图形的清晰程度，多用于断面图形较简单的情况。移出断面图因其不影响图形清晰程度，故应用较广。重合断面图如图2-58所示。

图2-58 重合断面图

重合断面图的图形画在投射图之内，断面的轮廓线用细实线表示，以便与投射图上的线条有所区别，不致混淆。

重合断面图一般不画剖切位置线，也不予编号。有的重合断面图，只在断面图的轮廓线之内沿着轮廓线的边缘加画45°细斜线。

3.中断断面图

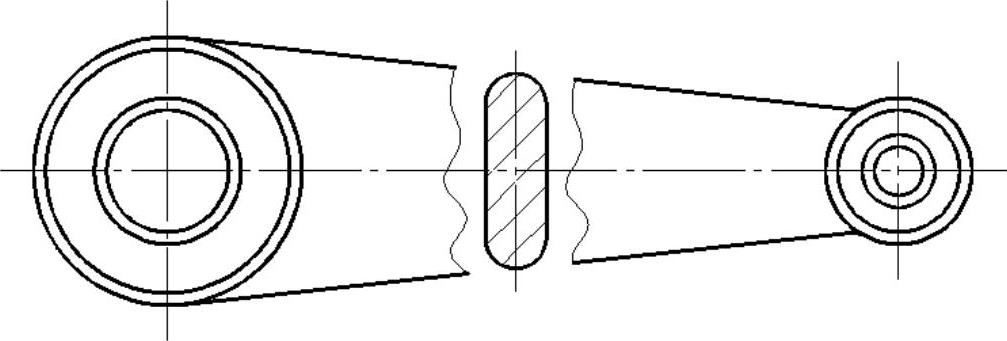

布置在投射图的中断处的断面图，称中断断面图。用于表示较长而只有单一断面的杆件及型钢。这样的断面图也不加任何说明。

画中断断面图时，原投射长度可缩短，但尺寸应完整地标注。断面轮廓线用粗实线，画图的比例、其余线型与重合断面图相同，也勿需标注剖切位置线和编号，如图2-59所示。

图2-59 中断断面图
