剖视图是假想将机件剖开而得到的视图。因为机件内部形状的多样性，剖开机件的方法也不尽相同。按国家标准《机械制图》规定，剖切面包括：单一剖切平面、几个互相平行的剖切平面、两个相交的剖切平面、不平行于任何基本投射面的剖切平面、组合的剖切平面等。

1.单一剖切平面

用一个平行于基本投射面的平面剖开机件得到剖视图，这种剖切面称为单一剖切平面。用单一剖切平面可以得到全剖视图、半剖视图和局部剖视图，上面所述的剖视图均为单一剖切平面。

2.单一斜剖切平面

用一个不平行于任何基本投射面的平面剖开机件，然后将其投射到与剖切平面平行的投射面上得到剖视图，这种剖切面称为单一斜剖切平面。斜剖视图适用于需要将机件的倾斜部分剖开以表达内部实形的情况，并且内部切开的投射是用辅助投射面法求得的，如图2-47所示。

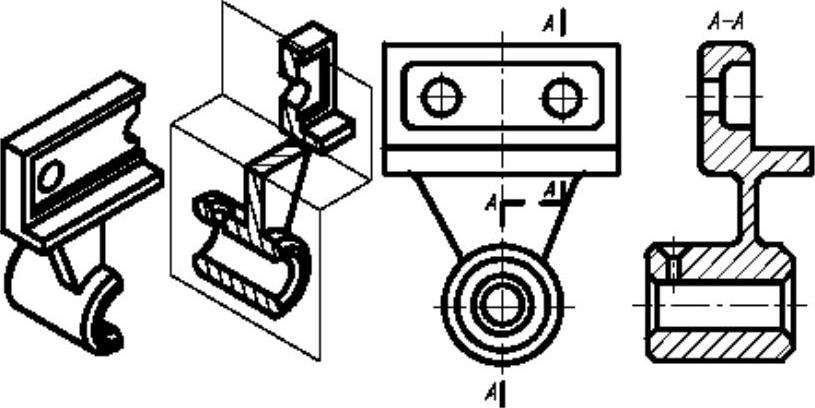

图2-47 单一斜剖切平面

为了便于看图，用单一斜剖切平面得到的视图可以旋转放置，但必须使用旋转符号，不得使用“旋转”二字，如图2-48所示。

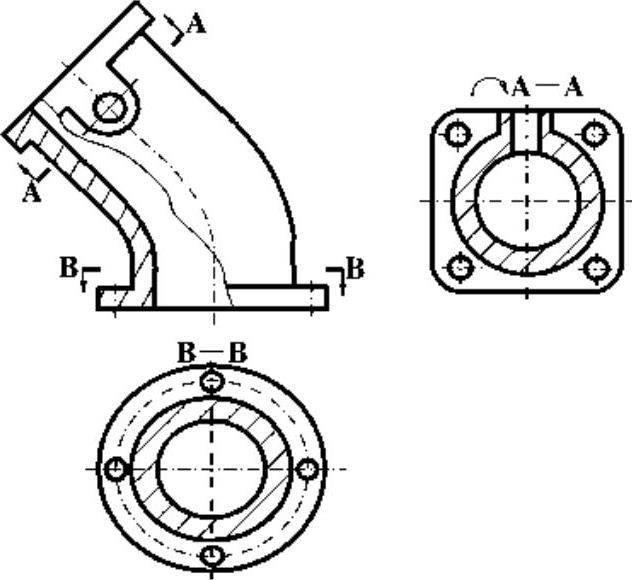

图2-48 斜剖视图旋转放置

3.单一剖切柱面

用一个垂直于基本投射面的柱面剖开机件得到剖视图，这种剖切面称为单一剖切柱面。如图2-49所示。

4.几个平行的剖切平面

用几个平行的剖切平面剖开机件得到剖视图，这种剖切面称为阶梯剖。

当机件上具有几种不同的结构要素（如孔、槽等），且中心线排列在几个互相平行的平面上时，宜采用几个平行的剖切面进行剖切，如图2-50所示。

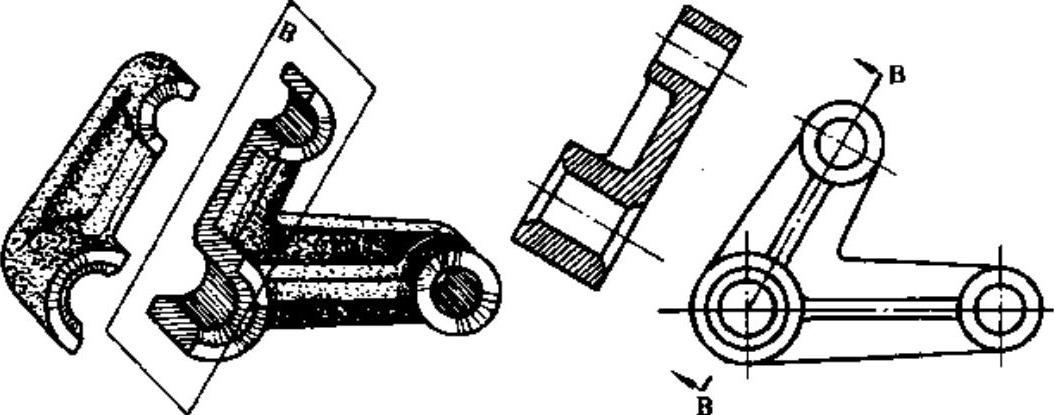

图2-49 单一剖切柱面

图2-50 阶梯剖(www.daowen.com)

采用阶梯剖面剖视图时应注意以下几点。

1）在剖切平面的起止处和转折处要画出剖切符号。

2）不得画出几个剖切平面转折处的投射。

3）两剖切平面的转折处不应与图上的轮廓线重合。

4）在剖视图内不能出现不完整的要素，只有当两个要素有公共对称中心线或轴线时，可以以此为界各画一半。

5.相交的剖切平面

用两个（或两个以上）相交的剖切平面（交线垂直于一基本投射面）剖开机件，以表达具有回转轴机件的内部形状称为旋转剖。旋转剖视图适用于机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时，如图2-51所示。

采用旋转剖视图时应注意以下几点。

1）在剖切面后的其他结构仍按原来位置投射。

2）两剖切面的交线一般应与机件的轴线重合。

3）剖切后产生的不完整要素按不剖绘制。

6.组合的剖切平面

当机件的内部结构比较复杂，用阶梯剖或旋转剖仍不能完全表达清楚时，可以采用以上几种剖切平面的组合来剖开机件，这种剖切方法称为复合剖，剖视图称为复合剖视图。

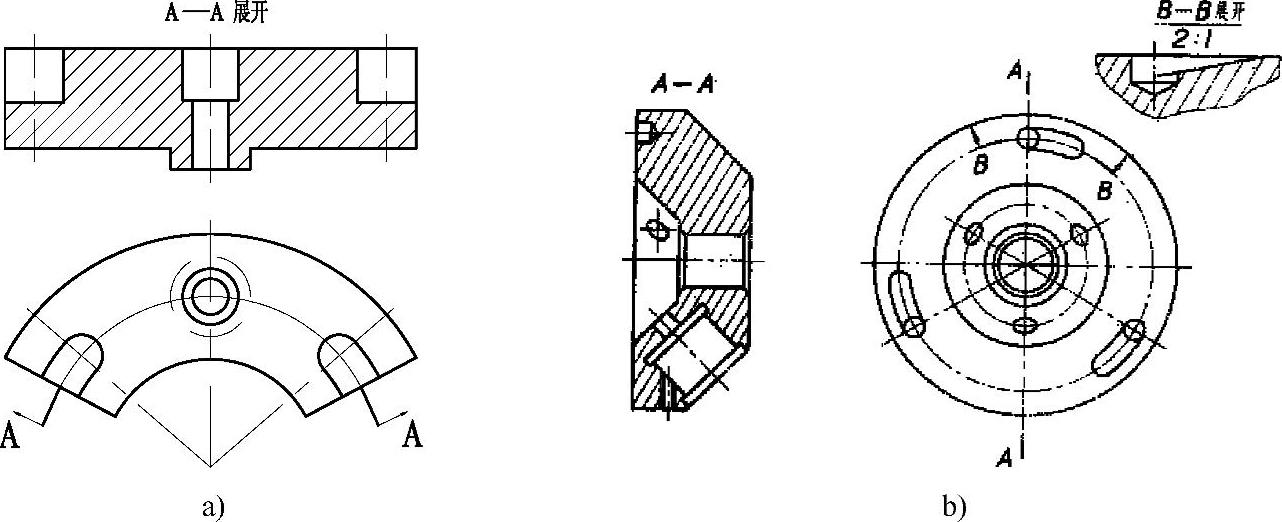

图2-51 旋转剖视图

如图2-52所示采用了四个剖切平面剖开机件，有单一剖切平面，有斜剖切平面；剖切面之间有平行关系，有相交关系。将斜剖切平面的投射投射后旋转，得到相交的剖切平面的剖视图。

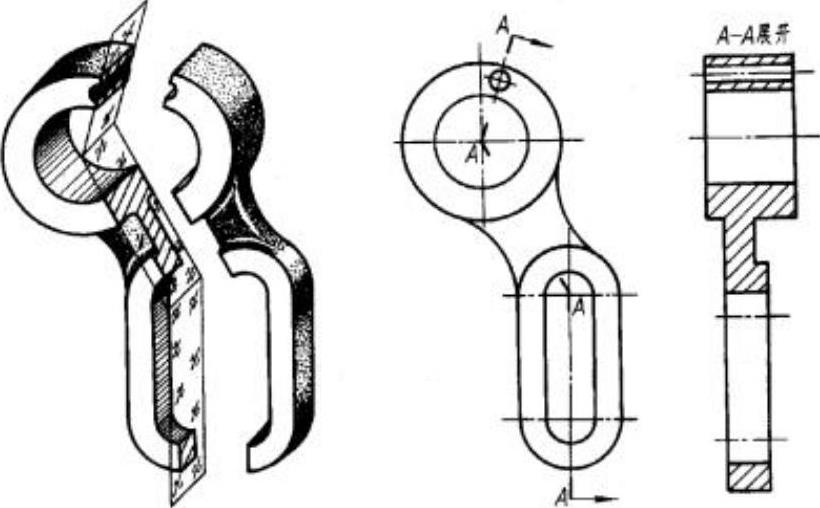

图2-52 复合剖视图
